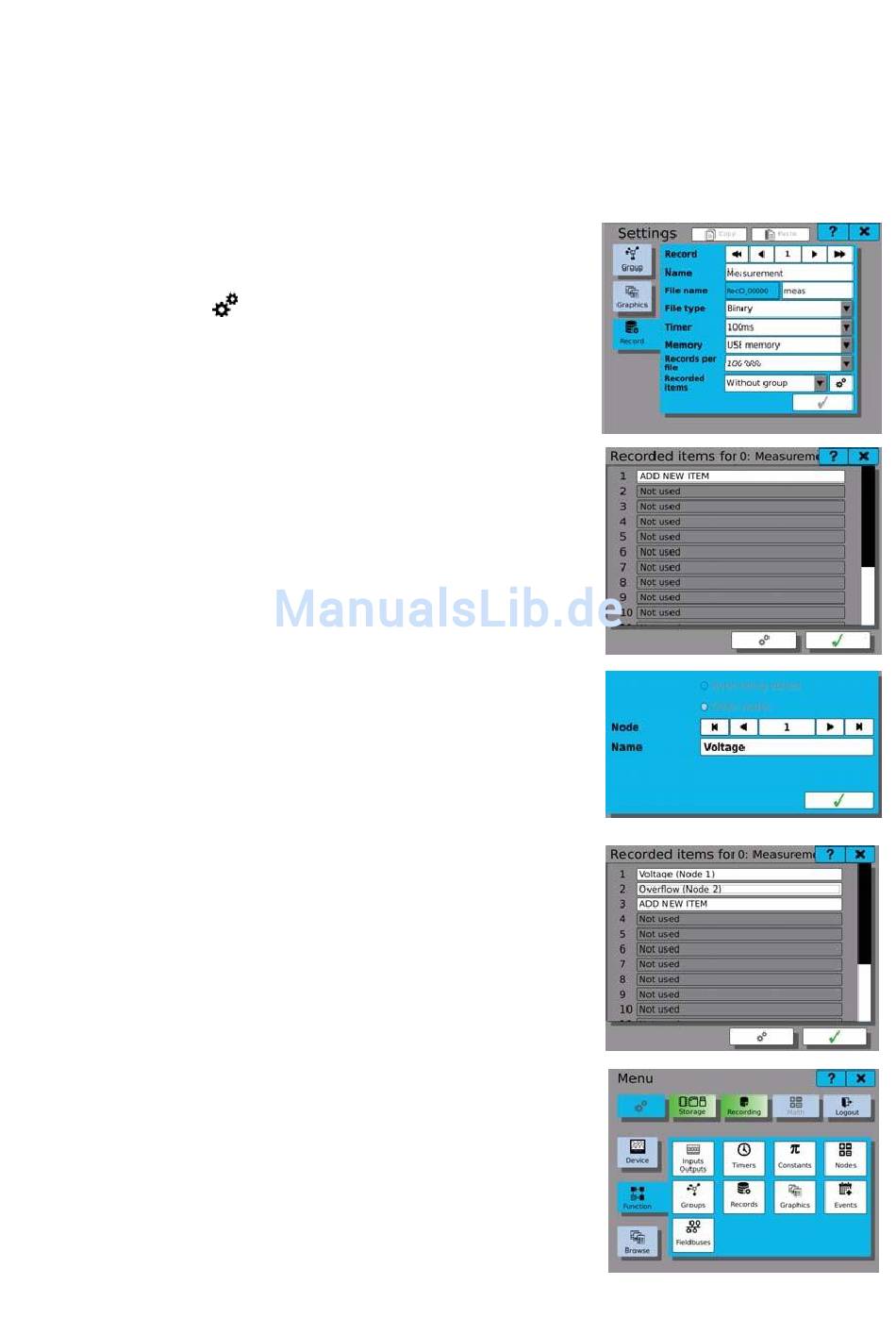

Recording -Aufnahme von Messwerten
Zum Erstellen eines neuen Speicherprofils für die Aufnahmen von Knotenwerten
wird das vorherige Beispiel verwendet.
1
Ein neues Speicherprofil wird erstellt, welches eine Gruppe von Quellen definiert
mit Werten welche aufgenommen werden. Es werden auch andere Parameter
gesetzt wie die Messrate und Speichermedien. Mehrere Profile können erstellt und
gleichzeitig verwendet. Die Konfiguration wird in Record im Hauptmenu Menu >
Function gefunden.
2
Der Name wird gewählt und alle Parameter
gesetzt und mit
bestätigt. In diesem
Beispiel werden keine Gruppen verwendet -
„Without Groups".
3
ADD NEW ITEM wird in Sources gewählt.
4
Spannungsknote wird für die Speicherung gewählt
5
Speicherprofil gewählt
6
Im
Hauptmenu
kann
jetzt
die
Speicherung
mit
einem Klick auf Recording initialisiert werden. Die
Speicherung startet sofort und das Feld ändert die
Farbe
auf
grün.
Das
Feld
neben
an
zeigt
den
Zustand vom Speichermedium.
