orbit controls OC 7000 Betriebsanleitung

Papierloser schreiber datenlogger
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

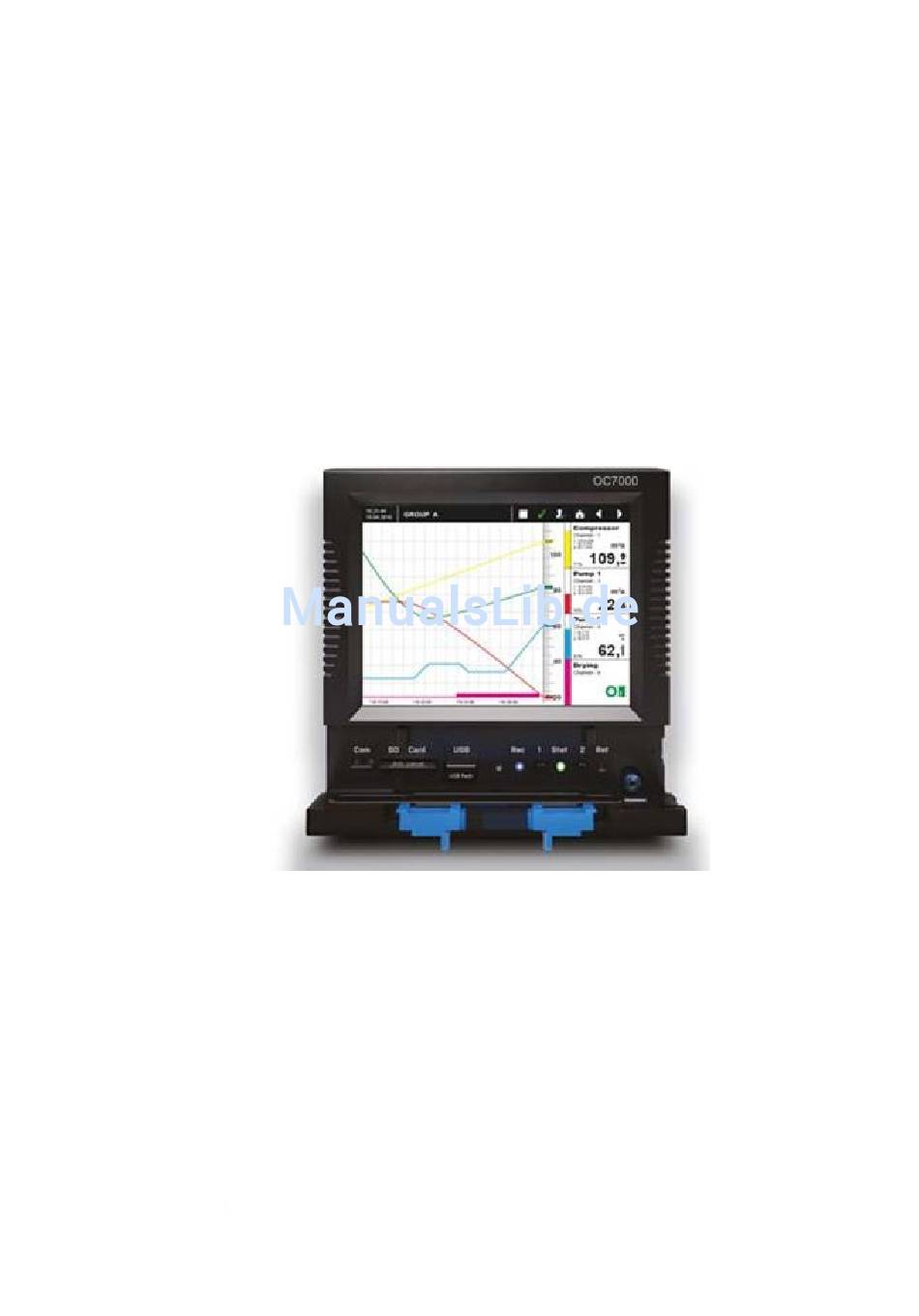

OC7000-DEM201710
OC 7000
PAPIERLOSER SCHREIBER
DATENLOGGER
BETRIEBSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für orbit controls OC 7000

Inhaltszusammenfassung für orbit controls OC 7000

  • Seite 1 OC7000-DEM201710 OC 7000 PAPIERLOSER SCHREIBER DATENLOGGER BETRIEBSANLEITUNG...

  • Seite 2: Wichtige Instruktionen

    Elektronische Mess- Kontroll- und Laborgeräte Anforderungen für EMC „Industrial use“ Seismisch: IEC 980: 1993, art. 6 Der Recorder OC7000 ist für industrielle und landwirtschaftliche Anwendungen geeignet. Zürich, Oktober 2017 ORBIT CONTROLS AG Zürcherstrasse 137 CH-8952 Schlieren Switzerland Tel: +41 44 730 2753 info@orbitcontrols.ch www.orbitcontrols.ch...

  • Seite 3: Datenaufnahme-Recording

    OC7000 DATENLOGGER RECORDER Beschreibung Der Papierlose Datalogger OC7000 ist vorwiegend für Messung uns Speicherung von elektrischen und nicht elektrischen Parametern in industriellen Umgebungen. Das Gerät besitzt acht Plug-In Positionen für freie Kombination von analogen und digitalen Signalkarten. Die größte Konfiguration beinhaltet 96 Eingangssignale welche gemessen, gespeichert und am Display dargestellt werden.
  • Seite 4 Modulare Konstruktion Die Basisversion beinhaltet Netzgerät, Kommunikationsmodul mit Ethernet 10/100, RS485 (ASCII MODBUS), fünf Digitaleingänge und zwei Digitalausgänge, USB und 512MB Speicher. Weitere 8 Steckplätze stehen für freie Kombination von Ein- und Ausgangskarten. Diese modulare Bauweise erlaubt freie Vergrößerung der Funktionalität durch Verwendung von steckbaren Karten in die freien Steckplätze.

  • Seite 5: Eingangsmodule - Anschlüsse

    EINGANGSMODULE - Anschlüsse...

  • Seite 6: Ausgangsmodule - Anschlüsse

    AUSGANGSMODULE - Anschlüsse...
  • Seite 7 OC7000 BEDIENUNGSELEMENTE Front Panel IP64 Kontrolbalken 5,7” TFT touch panel Display BLENDE Zum öffnen beide Laschen Stylus gegeneinander drücken Elemente hinter der Blende MicroUSB zum Anschluss an PC SD Card Steckplatz für SD Card USB Konnektor für Flash Drive Blaue LED - aktive Datenspeicherung „1“...
  • Seite 8 LEDs blinken während Start-Up STAT 1 Display Bedeutung inaktiv Keine Versorgung blinkt schnell inaktiv Standardfunktion Zu tiefe Spannung, Kontroller inaktiv ohne Funktion Zu tiefe Spannung, Kontroller blinkt schnell inaktiv funktioniert LEDs blinken während Betrieb STAT 1 Display Bedeutung blinkt aktive Standardfunktion blinkt aktive...
  • Seite 9 OC 7000 Einstellungen Bausteine  Eingänge und Ausgänge Signale aus IO Karten (fest B1 oder A1 - A4, B2 - B6) beinhalten Signalverarbeitung.  Knoten Mathematische oder andere Kalkulationen welche durchgeführt werden um das Ausgangssignal auf den gewünschten Ausgangswert anzupassen ...
  • Seite 10 Ein- und Ausgänge wurden als intelligente Bausteine entwickelt mit dem Ziel die Signalskalierungen lokal zu erfassen um den Hauptkontroller nicht zu belasten. Sie sind als Blöcke von Registern organisiert. Einige Register sind noch frei konfigurierbar. Eine typische Eingangskarte hat für jeden Eingang mehrere wählbare Bereiche, Skalierung für gewünschte Prozesswerte durch mathematische Formel und optimierte Signal Digitalisierung für zentralen Datenbus.
  • Seite 11 Kontrollbalken Blauer Balken zeigt die wichtigen Kontrollelemente. Bilderwahl vorheriges nächstes Einloggen Niemand eingeloggt Ikone drücken zum einloggen Anwender Ikone drücken zum ausloggen Operator oder höher Für Menu Ikone drücken Recorder Status Warnung Gerät außerhalb von spezifizierten Werten Fehler Gerät außerhalb von vordefinierten Werten Die Funktionalität ist nicht spezifiziert Kritischer Fehler Gerät außerhalb von vordefinierten Werten...
  • Seite 12 Balken ohne Anwender eingeloggt Die Kontrolltasten sind inaktiv, das Bild kann nicht geändert und das Menu nicht geöffnet werden. Alle anderen Funktionen sind gesperrt, wie Recorder Status, Logs und Speicher Status. Balken mit Anwenderrechten „User“ “User” mit Zugangsrechten kann zwischen Bildern schalten, Recorder Status uns Speicherstatus wählen.

  • Seite 13: Einloggen Und Menu Eröffnung

    "Kritischer Fehler" bedeutet außerhalb von Spezifikationen mit Konsequenzen auf die Funktionalität (Unterspannung großer 50%, Speicherbelegung 100% mit Sperrung der Speicherung). Das Fenster „Kritischer Fehler“ bleibt bis Bestätigung ersichtlich. Nach Bestätigung kann die Speicherung fortgesetzt werden. Datum und Zeit von jedem Fehler werden im Log mitgespeichert.

  • Seite 14: Drei Basisgruppen Von Menu

    Einschalten OC7000 Der Administrator führt durch die Einstellungen von Sprache (Language), Zeitzone (Time Zone), Datum und Zeit (Date/Time), Administrator-Konto. Werkeinstellung Name ist UNIVERSAL. Das Passwort ist in Lieferdokumenten dabei. Der Dialog besteht aus drei Zeilen und zwei Tasten. Name aus dem Verzeichnis der Anwender Ebene Zugangsebene mit Anwenderrechten Passwort...
  • Seite 15 Einstellungen (Settings) Datum und Zeit Konfigurationen. Dialog zum Kopieren und Speichern aus portablen Medien Zeitzone Lautstärke Sprachwahl Tastenfunktion Einstellung Netzwerk Einstellung, Kommunikation über WiFi und USB Information über das Gerät Update. Dialog für Firmware und Software Updates Alarm Einstellung Update von Karten (Modulen) öffnet Report Setting den Dialog für update von FW Karten Dialog zur Einstellung von Anwendern.

  • Seite 16: Einstellung Von Funktionen

    Einstellung von Funktionen I/O Einstellung, Ein- und Ausgangskarten Erstellung und Management von Funktionselemente in Gruppen (Knoten, Ein- und Ausgangskanälen) Einstellung und Management von Timer Einstellung von Aufnahmen. Erstellen und Management von Aufnahmen und Backup von Messungen Erstellen und Management von Konstanten Erstellen von Bilden für grafische Darstellung von Messungen.

  • Seite 17: Obere Leiste

    Obere Leiste Schaltet ins Menu Mathematische Funktion Ein-Aus Während Rechnen ist die Ikone grün. Media Belegung Log-out Speicherung Ein-Aus. Bei aktiviertem Speicher ist die Ikone grün. EINSTELLUNGEN Einstellung vom Gerät > Datum und Zeit wird der Monat gewählt. Klick auf Monat öffnet die Wahl.
  • Seite 18 Zeitzone Zeitzone Name der Region und der Stadt. Region Region während der Installation Stadt Stand während der Installation Sommerzeit für automatische Wahl Lokal Zeit und Datum Lokale Regelungen der Region Die Wahl wird bestätigt Während der Einstellung muss die Speicherung abgestellt werden. Wahl der Zone Sprache Folgende Sprachen sind wählbar:...

  • Seite 19: Wahl Der Verbindung

    Wahl der Verbindung Computer Netzwerk Konfiguration. General Allgemeine Netzwerk Konfiguration Ethernet Ethernet Verbindungswahl USB Ethernet Verbindungswahl WiFi WiFi Verbindungswahl General Name von Host (Name unter der sich das Gerät meldet). Verzeichnis von Netzwerk-Geräten erlaubt individuelles Ei- und Ausschalten. Netzwerkverbindung - Übersicht...
  • Seite 20 ETHERNET Die Verbindung über Ethernet Netzwerk wird mit festem Kabel - „Wired“ - durchgeführt. Mögliche Zustände: Idle Verbindung ist nicht aktiviert. Verbindung wurde abgeschaltet und übergeht ins “Idle”. Disconnect. Failure Verbindungsfehler wurde festgestellt. Association Verbindungsversuch Configuration Konfiguration wird geladen Ready Verbindung erstellt Online Verbindung erstellt und der Zugang zum Internet ist möglich...
  • Seite 21 OC7000 Update Update Procedere Das Update Fenster wird mit der Wahl von USB Flash und SD Card geöffnet. Ein dieser Medien wird verwendet und mit “Load Packages” bestätigt. Eine Datei kann erstellt werden, z.B. “OC7000-upgrade” “Load packages“ öffnet zwei Felder: gefundene Firmware und gefundenes System. Leere Felder bedeuten, dass kein Paket gefunden wurde.
  • Seite 22 Bei einem anderen Fehler bitte den Herstellen benachrichtigen Update von Karten Das Update von Karten wird in Card Menu zugänglich. Es werden nur die Karten angeboten welche gesteckt installiert sind. Die Version der Software wird im Feld “Current Firmware” eingegeben. Wähl zwischen USB Flash und SD Card.
  • Seite 23 Bei einem anderen Fehler bitte den Herstellen benachrichtigen IO Karten Update Anwender Administration Die Anwenderadministration dient zum Erstellen und Modifikationen von Anwender Daten, wie Zugangsberechtigung und Passwort. User Number können die Anwendern (0-31) angeschaut und editiert. Name Anwendername kann bis 32 Charakter besitzen. Level Anwenderrechte: „„User“, „Advanced user“, „Master“, Administrator“, „Service“...
  • Seite 24 Zugangsrechte Index Gruppe Zugangsrechte Operation Nicht eingeloggt Operation User Operation Operator Operation Master Service Service Configuration Configurator Configuration Administrator Accessible Configuration Producer Not accessible Configuration Universal User Configurable Funktion Zugangsrechte Screen switching Current error browsing Starting and stopping of recording Changing system time Moving recorder data Browsing logs...
  • Seite 25 Backup und Übertragung der Konfigurationen Zwei Felder werden verwendet: „Store“ und „Restore“. Backup Das Feld “ Store” in Speichermedia wird gewählt in dem das Backup Paket mit Konfigurationen generiert wird. Es stehen zur Verfügung: USB Flash Drive, SD Card oder interner Gerätespeicher.
  • Seite 26 Tonausgabe - Sound Volume Mit Schieberegler einstellbare Lautstärke Mit DISPLAY und BUTTOMS kann von der Tonwahl in die Displaywahl umgeschaltet werden. Volume setting Display Wahl Helligkeit und Hintergrundbeleuchtung sowie Screen Saver können gesetzt werde. Backlight mit Schieberegler einstellbar Screensaver Wahl von Screen Saver Dim screen after Zeit zum ausblenden des Displays Start Screensaver after...

  • Seite 27: Einstellen Von Eingangskarten

    Einstellen von Eingangskarten Kanalwahl und Einstellung Einstellung von Konstanten von I/O Karten Wahl von Timer Einstellung von Knoten Eingang- und Ausgangskarten Jede der I/O Karten hat mindestens einen Kanal für Kalkulationen bestimmt. Folgende Parameter können editiert: Position Positionieren der Karte im Gerät. Wenn z.B. keine Karte in Pos.
  • Seite 28 Kanaleinstellung Kanalwahl Einstellung beinhaltet alle Parameter, welche jeweilige Karte ausführen kann, Bereich, Filter, Filterkonstante, Messrate, Minimum und Maximum Werte (Grenzwerte), Tara und weitere. Parametrisierung IN.01 Karte Timer Einstellung Timer bestimmt periodische Ausführung diverser Aufgaben. Timer Anzahl von angezeigten oder editierten Timer (0 …...
  • Seite 29 Konstanten Folgende Parameter können gesetzt werden Anzahl von Konstanten (0…63) Constant Name kann bis 32 Zeichen beinhalten Type Mathematik: Anzahl von Dezimalstellen. Logik: Zustand 0 oder 1 Copy und Paste kann die Wahl in allen Konstanten kopiert werden. Wahl von Konstanten...
  • Seite 30 Knoten Knoten sind mathematische oder andere Kalkulationen welche das Messsignal wunschgemäß skalieren und für den Ausgang optimal vorbereiten. Folgende Parameter können editiert werden: Node Anzahl von Knoten (0 bis 255). Wahl mit Pfeilen. Name kann bis 32 Zeichen beinhalten. Timer Wahl von Timer.

  • Seite 31: Mathematische Kalkulationen

    Mathematische Kalkulationen Es können mathematische Grundoperationen wie Addition, Subtraktion, Division, Multiplikation und Division zwischen zwei bis acht Parametern ausgeführt werden. f(x) Funktion welche für Kalkulationen verwendet wird. Der Name definiert die Stufe der Kalkulation und die Parameter. Beispiel: Eingabe (1) + (2) bedeutet dass Parameter 2 wird zu 1 addiert. (1),(2)…(7),(8) Parameter der Funktionen Auf der Parameterzeile ist der Knotenname, Konstante oder numerischer Wert.
  • Seite 32 Komparator Der Komparator vergleicht zwei oder mehrere Parameter gegeneinander. Als Produkt am Knotenausgang wird ein logisches 1 oder 0. f(x) Funktion verwendet für den Vergleich. Beispiel: Eingabe (1) >= (2) bedeutet wenn Parameter 1 grösser oder gleich als Parameter 2 ist. (1),(2)…...

  • Seite 33: Wahl Von Ausgängen Und Grenzwerten

    Wahl von Ausgängen und Grenzwerten  Minimum und Wahl vom unteren Grenzwert  Maximum und Wahl vom oberen Grenzwert wenn mindestens einer der Grenzwerte gesetzt ist, kann “Sättigung” aktiviert werden, Saturate d.h. abschneiden auf Minimum (oder Maximum) Limit Wahl der Aktion wenn der Grenzwert unterlaufen wird: Underflow Keine Aktion, Warnung, Fehlmeldung oder kritischer Fehler.
  • Seite 34 Generator Der Generator wird zum Erstellen von Ausgangssignalen: Sinus, Sägezahn, Triangel, Rechteck und Zufall Signal. Type steigender Sägezahn, fallender Sägezahn, Triangel, Rechteck, Sinus und Zufall Generator. Minimum Minimaler Bereich Maximum Maximaler Bereich Period Wiederholperiode bei Funktionen welche es erlauben. Duty cycle Verhältnis zwischen steigender und fallender Signalflanke oder zwischen Maximum und Minimum.
  • Seite 35 Gruppen Diese vereinfachen Einstellungen von Gruppensignalen von Eingangskarten, Knoten und Ausgangskarten (Relais oder Analogsignal) und erleichtert auch die Folgesetzung für spätere Verwendung in Erstellung von Bildern - Screens oder Aufnahmen - Records. Anzahl von Gruppen 0 bis 16. Wahl mit Group Name Name der Gruppe.

  • Seite 36: Zufügen Von Parametern In Einer Gruppe

    Zufügen von Parametern in einer Gruppe Eine Liste von 16 Positionen zeigt die Parameter welche gewählt werden können. Parameter zufügen - Adding parameters: von oben nach unten „Add new parameter“. Parameter löschen - Deleting parameters: von unten nach oben und Wahl „Not used“. Klick auf „Add new parameter“...
  • Seite 37 Aufnahmen Die Aufnahmen bestimmen was, wenn, wie und wo die Werte aufgenommen werden. Es können die Messwerte oder kalkulierten Werte gewählt werden, welche durch die Timer bestimmt werden. Auch das Format des Ausgangs sowie das Medium können bestimmt werden. Folgende Parameter können editiert werden: Record 0-16 von angezeigter oder editierter Aufnahme Name bis 32 Zeichen...

  • Seite 38: Parameter Einfügen

    Parameter einfügen 16 Zeilen von Parametern stehen zur Wahl. Einfügen und Löschen von Parametern: Wenn keine Gruppe verwendet wird Einfügen von Parametern: von oben nach unten mit „Add new parameter“. Löschen von Parametern: von unten nach oben mit „Not used“. Wenn eine Gruppe verwendet wird ...
  • Seite 39 Bilder - Screens Wahl von grafischen Darstellungen der Messwerte. Folgende Parameter können bearbeitet werden: Screen Anzahl von Screens (0 bis 15). Wahl mit Name Der Name kann bis 32 Zeichen erhalten. Group Wahl aus voreingestellten Gruppen von Parametern. Die Wahl kann nicht geändert werden wenn ein Parameter voreingestellt ist.

  • Seite 40: Konfiguration Von Display Elementen

    Konfiguration von Display Elementen Grafisches Layout von abgebildeten Elementen am Display. Die Konfiguration zeigt ein Raster von grünen Rechtecken, wobei jeder ein Element beinhalten kann. Ein oder mehrere Rechtecke können gleichzeitig gewählt werden so dass das Element die Masse der markierten Fläche annimmt. Mit dem Klick an die linke obere Ecke ändert die Farbe von grün auf rot.

  • Seite 41: Wahl Von Parametern

    Wahl von Parametern Hier wird die grafische Darstellung behandelt. Folgende Parameter können editiert würden: Type Sechs Typen von Displayelementen sind wählbar. Mit wird zusätzlich die spezifische Option von jedem Element ersichtlich. Range Bereich der sichtbaren Werte. Einer der vier Parameter vom Element „Parameter selection window“ Parameters und „Selecting items from the group“...

  • Seite 42: Ursachen - Causes

    Ereignisse Das Ereignis Modul erlaubt das Auslösen von kundendefinierten Vorgaben sobald gewisse Zustände eintreffen. Sehr oft wird Speicherung initialisiert welche auf bestimmten Ausganszuständen basieren. Ereignis findet zu einem bestimmten Augenblick statt, wenn eine der Voraussetzungen vorkommt (Ursache). Ursachen haben keine bestimmte Zeit oder Wert.

  • Seite 43: Auswirkungen - Konsequenzen

    Konfiguration “Taste” - „Button“ AUSWIRKUNGEN - KONSEQUENZEN Ein Ereignis kann bis vier Auswirkungen verursachen. WICHTIG: Alle werden gleichzeitig getriggert. Types of effects: Record Starts, Stopp oder Flip-Flop Aufnahme Set I/O Setzt den Ausgangsregister in vorgewählten Wert. Der Wert kann mathematisch oder logisch sein. Typisch - Relaisausgang Auswirkung „Aufnahme“...

  • Seite 44: Schnittstellen Ansicht

    Datenbus Datenbus Modul wird zum Daten Transfer mit z.B. Modbus verwendet. OC7000 kann verschiedene Schnittstellen gleichzeitig steuern. Datenübertragung bi-direktional. ermöglicht Zugang momentanen Messdaten einem externen Steuergerät. Auch Ferntriggerung über das Events Module ist möglich. Die Feldbus-Konfiguration hängt vom Typ ab. Modbus TCP Slave bietet auch die Wahl vom IP Port.

  • Seite 45: Darstellung Von Gespeicherten Werten

    Darstellung von gespeicherten Werten Übersicht und Anschauen von Messwerten. Das Anschauen wird von der Auswahl der Aufnahme zur Wahl von bis zu vier Parametern, Datum und Zeit für das Ausplotten und die Wahl der Zeitspanne. Record selection Alle Aufnahmen mit gültigen Daten. Parameter selection Alle gespeicherten Parameter der gewählten Aufnahme.
  • Seite 46 Diagnostiken Kontrollen der Funktionsblöcke von OC7000 werden getestet: I/O Karten, Zweiter Kontrollerkern, Motherboard, Status der Kommunikation sowie die Funktion von internen und externen Speichermedien. I/O cards Kartenübersicht und die Wahl von einer Karte für Diagnostik Secondary core Status der Firmware und des zweiter Kern Connection Start der Verbindung über Ethernet, USB und/oder WiFi Storage...

  • Seite 47: Informationen Über Die Gewählten Karten

    Kartendiagnostik Informationen über die gewählten Karten Card Type Typ der Karte Card ID Identifikation Serial Number Seriennummer HW version Hardware Version FW version Firmware Version State Optionen vorbereitet Card State Zustände: Reset, Initialisierung, in Betrieb, gestoppt State Bits Bitzustand Calibration Kalibrierzustand Frame Rate Datenübertragung Karte - Kernel.

  • Seite 48: Diagnostik Vom Zweiten Kern

    Diagnostik vom zweiten Kern Zustand und Auskunft über zweiten Kontrollerkern Firmware Version von Firmware und vom zweiten Kern State Läuft oder gestoppt ICC State ICC Gültigkeit Zweiter Kern - Diagnostik...

  • Seite 49: Verbindungsstatus

    Verbindung Die Diagnostik kann zwischen „Common“, „Ethernet“, „USB“ und „WiFi“ umgeschaltet werden. Common gemeinsame Informationen von allen Typen, wie Typ vom Netzwerk. Ethernet Information über die Ethernet Verbindung; Status, MAC Adresse, IP Adresse und Subnet - Maske Information über Ethernet Verbindung via USB: Verbindungsstatus, MAC Adresse, IP Adresse und Subnet - Maske.

  • Seite 50: Warnung, Fehler Und Kritischer Fehler

    Speicherdiagnostik Status und Information über die Kapazität von internen und externen Speichermedien. Die Diagnostik kann zwischen internem Speicher und externen Medien „USB“ oder „SD Card“. Internal Information über freie Kapazität vom internen Speicher Information über freie Kapazität auf USB Flash SD Card Information über freie Kapazität auf SD Card.

  • Seite 51: Warnungen Und Fehler

    Warnungen und Fehler Level Warnung, Fehler oder kritischer Fehler Time stamp Datum und Zeit wann des Ereignisses Source Ursache der Warnung oder Fehlers kann der Hauptprozessor, der Zweitprozessor, I/O Karten oder Memory Media. Event Textbeschreibung Value Verbundene Werte- Es können bis 4 Werte angezeigt werden. Jeder Fehler muss nach Erscheinen im Feld “Acknowledge”...

  • Seite 52: Management Von Gespeicherten Daten

    Management von gespeicherten Daten Kopieren, verschieben und löschen von gespeicherten Logs und gemessenen Daten im internen Speicher Symbol zur Starten von Kopieren Logs und Records. Die Dateien werden kopiert und bleiben im Gerätespeicher. Symbol zum Verschieben von Logs und Records. Die Dateien werden kopiert und aus dem internen Speicher gelöscht.

  • Seite 53: Nicht Verwendeter Parameter

    Parameterwahl Das Fenster für die Wahl von Parametern kann geöffnet werden: Wahl von mathematischen Funktionen Wahl vom Komparator (Knotenwahl) Typ und Parameterwahl (Screen Settings) Parameter addieren (Wahl von Gruppen) Addieren von Parametern in Gruppen Nicht verwendet Konstante. Parameter wird gelöscht. Wahl einer der Namenkonstante I/O Karten...

  • Seite 54: Parameterwahl Von I/O Karten

    Parameterwahl von I/O Karten Diese Option beinhaltet die Wahl der Kartenposition, des Kanals und des aktuellen Parameters. Position Die Lage wird mit definiert. Beispiel: Wenn keine Karte in A3 installiert ist, die Wahl wird sie auch nicht anbieten. Type Kartentyp verwendet. Der Kartentyp kann nicht verändert werden. Der Text ist nur informativ.
  • Seite 55 Parameter Konstanten Die Parameter werden aus definierten Namenkonstanten gewählt. Constant Nummer der Konstante wird mit gewählt . Bis 62 Konstanten können verwendet werden. Name Name der Konstante aus der vorherigen Wahl. Value Werte der Konstante aus der vorherigen Wahl. „ Namenkonstanten“...
  • Seite 56 Parameter Wahl aus einer Gruppe Alle Parameter und Farben der Gruppe sind ersichtlich. Die Wahl ist mit einer Zahl von Positionen begrenzt, welche zusammen gewählt werden können. Beispiel: Für Records können bis 16 Positionen gewählt werden. Für eine Laufgrafik sin des 4, für andere Grafiken ist es nur 1 Position.
  • Seite 57 Rescue Modus - Notzustand Prinzip der Funktion Wird währen der Parametrisierung fehlerhafte Eingabe gemacht die zu einer Fehlfunktion der Gerätes führen würde, kann die Notzustand-Funktion eingeleitet und das Gerät neugestartet werden. Der „Rescue“ Modus übernimmt nur die Anwenderfunktionen und kann die restlichen Konfigurationen eine nach anderen oder alle zusammen löschen und die Werkeinstellung starten.

  • Seite 58: Beispiele Der Einstellungen

    Beispiele der Einstellungen Typische Anwendungen:  Spannung-Messung mit IN.1-Eingangskarte  Erstellen von Knoten  Wehl vom Anzeigewert  Relais Schaltkontakt vom Eingangsspannung abgeleitet  Konfiguration vom Speicherprofil eines Messwerts  Setzen von Ereignissen zum Steuern von Start/Stopp Speicherung  Auslesen eines Messwerts über Modbus TCP Slave Spannung Messung mit IN.1 - Eingangskarte Spannung wird mit IN.1 gemessen und am Display dargestellt.
  • Seite 59 Alt Typ wir der Prozessmonitor gewählt und bestätigt Der Dialog wird nochmals geöffnet und der Messbereich gewählt, z.B. -10V … +10V Zur Vereinfachung werden nur die Grundparameter gewählt: Messrate und Werbereich. Die Messrate bestimmt wievielmal pro Sekunde die Karte ausgelesen und die Kalkulationen ausgeführt werden.
  • Seite 60 Erstellen von Knoten Mathematische Operationen und andere Kalkulationen werden in Knoten ausgeführt um das Signal für weitere Bearbeitung vorzubereiten. Im nächsten Schritt wird der Eingangswert im Knoten verarbeitet. Timer wird gewählt welche Abfrage definiert. Der Timer wird im Menu > Function definiert. Neuer Knoten wird im Menu >...
  • Seite 61 Wahl der Anzeige Grafische Darstellung von Messwerten. Menu > Function > Graphics. Konfigurationsfenster wird geöffnet, der Name von Screen wird definiert und mit bestätigt Die Fläche für ein neues Symbol wird mit einem Klick auf die oberste linke Fläche und auf die unterste rechte Fläche definiert.
  • Seite 62 Fertig! Konfiguration wird jetzt gespeichert. Das Display kehrt zur Matrix- Darstellung mit Ikone des neuen Gerätes. Nach Ausstieg Konfigura- tionsmenu zeigt das Display den Messwert...

  • Seite 63: Relaisausgang Vom Komparator Gesteuert

    Relaisausgang vom Komparator gesteuert Das Beispiel zeigt die Relaisansteuerung vom Spannungseingang. Der Eingangswert wird vom Knoten Voltage vom vorherigen Beispiel. Zuerst wird der Grenzwert der gemessenen Spannung als Konstante spezifiziert Menu > Functions. Jeder Wert des Messbereichs -10 … 10V kann gewählt werden.
  • Seite 64 Komparator ist konfiguriert. Sein Ausgang ändert in Abhängigkeit vom Messsignal. Der nächste Schritt ist die Relaisansteuerung vom Komparator. Ausgangskarte kann Relais zugeordnet werden. Not Used wird gewählt. Im offenen Fenster wird die gewünschte Karte gewählt, das Relais und der Kanal. Danach den Wert Binary value.
  • Seite 65 Recording -Aufnahme von Messwerten Zum Erstellen eines neuen Speicherprofils für die Aufnahmen von Knotenwerten wird das vorherige Beispiel verwendet. Ein neues Speicherprofil wird erstellt, welches eine Gruppe von Quellen definiert mit Werten welche aufgenommen werden. Es werden auch andere Parameter gesetzt wie die Messrate und Speichermedien.
  • Seite 66 Recording mit Klick auf Taste Das Beispiel zeigt die Speicherung eines Ereignisses sowie die Prinzipien von Ursachen und Folgen. Die Speicherung wird mit der Taste Recording im Hauptmenu freigegeben. In diesem Beispiel wird die Taste 1 zum Starten und die Taste 2 zum Stoppen. Button 1 und Button 2.
  • Seite 67 Auslesen der Spannung via MODBUS TCP Oft müssen die Messwerte direkt über die Schnittstelle zum externen Kontroller übertragen und ausgelesen werden. Das Feldbus-Modul kann als Modbus TCP-Salve verwendet werden. Das Beispiel zeigt die Wahl der Konfiguration-. Zuerst wird Feldbus konfiguriert Main menu >...

  • Seite 68: Oc7000 Technische Daten

    OC7000 TECHNISCHE DATEN DISPLAY 5,7“ color TFT capacitive touch screen Display: Brightness: menu adjustable PARAMETERS 25 ppm/°C Accuracy: depending on the measuring card used Meas. Rate: depending on the measuring card used CJC Accuracy: ±1,5°C Digital inputs: 5x - optional functions (24VDC) Digital Outputs: 2x OC - optional functions (24V) Acoustic Signal:...
  • Seite 69 EINGANGSKARTEN IN.1 - 3 x UNIVERSALEINGANG Anzahl der Eingänge wählbare Funktionen Isolation Bereich ±60 mV > 10 MΩ ±150 mV > 10 MΩ ±300 mV > 10 MΩ ±1200 mV 1,25 MΩ Bereich ±5 mA < 200 mV ± 20mA <...

  • Seite 70: Rtd- Eingang

    EINGANGSKARTEN IN.3 4 x RTD- EINGANG IN.2 4 x U- EINGANG Eingänge Anzahl der Eingänge Isolation Isolation Typ Pt DIN > 100/500/1 000 Ω, with 3 850 ppm/°C Bereich 0…5 mA, < 200 mV US > 100 Ω, with 3 920 ppm/°C 0…20 mA, <...

  • Seite 71: Analog-Digital Eingang

    EINGANGSKARTEN IN.7 12x VOLTAGE EINGANG IN.8 2x DMS EINGANG Anzahl der Eingänge 12 Eingänge Isolation NEIN Isolation Bereich ±2 V > 10 MΩ Bereich 2…4 mV/V ±5 V > 10 MΩ 4…8 mV/V ±10 V > 10 MΩ 8…16 mV/V ±40 V >...

  • Seite 72: Digitale Ausgangskarten

    DIGITALE AUSGANGSKARTEN OUT.2 8x RELAIS OUT.1 4x RELAIS Ausgänge Ausgänge Isolation Isolation digital, Menu wählbar digital, Menu wählbar Ausgänge 8x Relais, SPDT (Form A) Ausgänge 4x Relais, SPDT (Form C) (250 VAC/50 VDC, 3 A)* (250 VAC/50 VDC, 3 A)* Reaktionszeit <...

  • Seite 73: Masse Und Einbau

    MASSE und EINBAU Panel cut-out 138 x 138mm EINBAU Das Gerät wird im Panel mit vier Schrauben mit Bolzen von hinten befestigt ORBIT CONTROLS AG Tel: +41 44 730 2753 Zürcherstrasse 137 info@orbitcontrols.ch CH-8952 Schlieren / ZH www.orbitcontrols.ch...
