Wahl von Parametern
Hier wird die grafische Darstellung behandelt.
Folgende Parameter können editiert würden:
Type
Sechs Typen von Displayelementen sind wählbar. Mit
die spezifische Option von jedem Element ersichtlich.
Range
Bereich der sichtbaren Werte.
Einer der vier Parameter vom Element „Parameter selection window"
Parameters
und „Selecting items from the group" können gewählt werden. Mit Klick auf das
farbige Rechteck wird die Farbe gewählt.

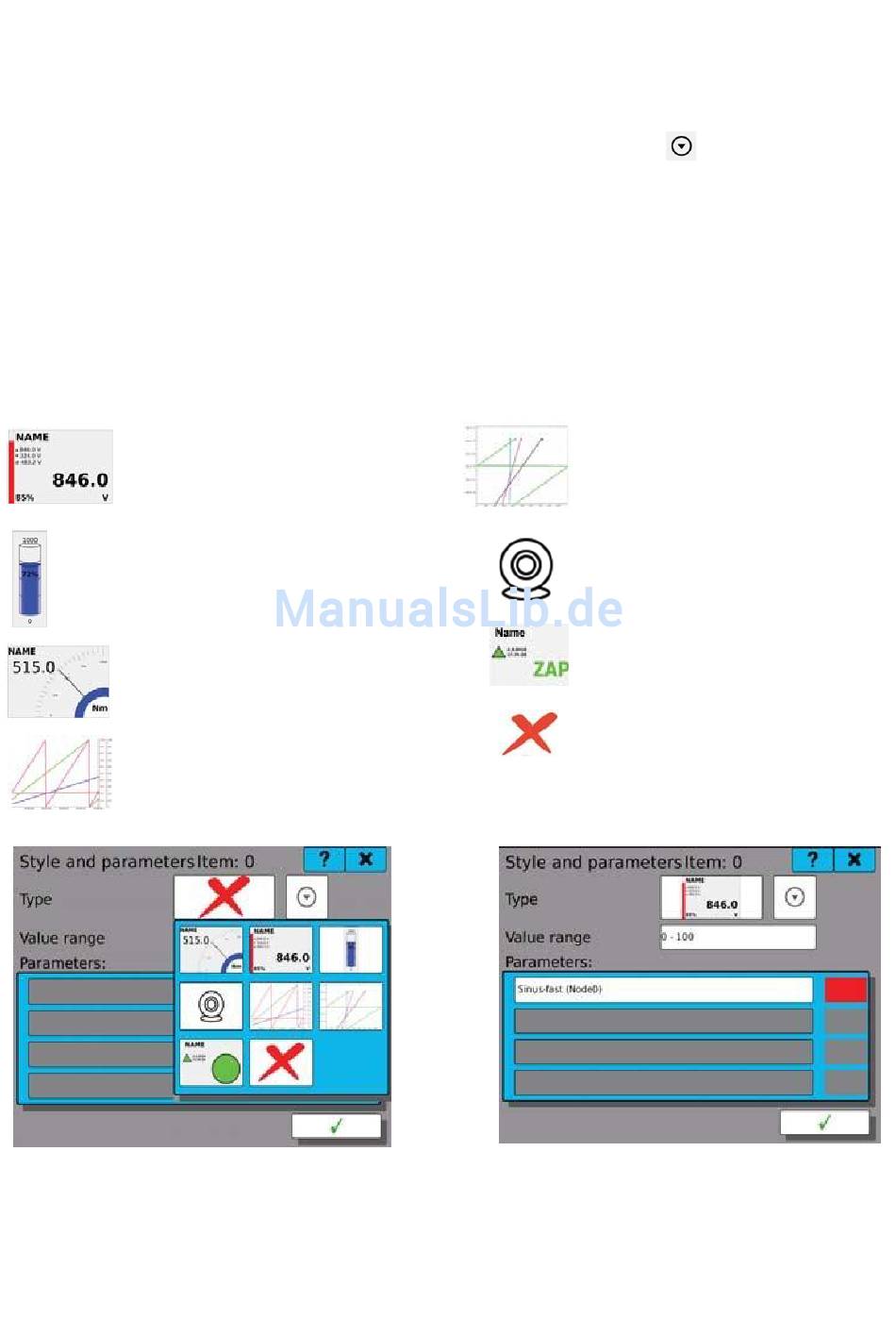

Typen von Displayelementen
Numerisch und Bargraph. Prozenten
zeigen den Eingangswert in Verhältnis
zum Bereich. Minimum, Maximum
und Durchschnitt vom Messwert können
auch gezeigt werden.
Bargraph zeigt Minimum und
Maximum, Bereich und Prozenten
vom Element.
Zeigeinstrument
Laufgrafik mit X-Achse als Zeit. Bis vier
Parameter können gleichzeitig
dargestellt werden.
Wahl vom Anzeigeelement
.
wird zusätzlich
Laufgrafik mit Zeit auf Y-Achse (vertikal).
Bis vier Parameter können gleichzeitig
dargestellt werden.
IP Kamera
Binärbild ON/OFF
Kein Typ gewählt
Parameter und Farbe
