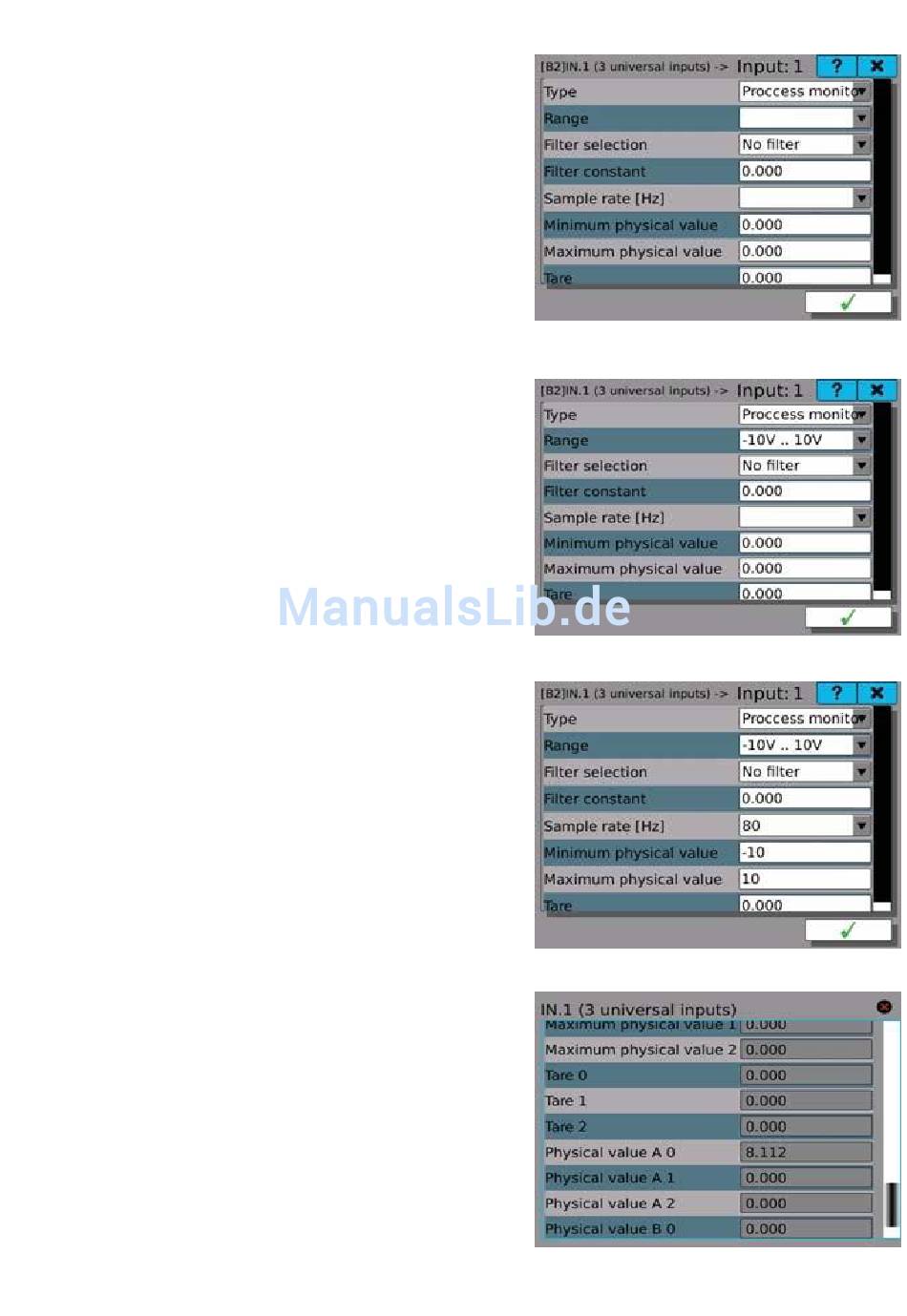

Alt Typ wir der Prozessmonitor gewählt und bestätigt
Der Dialog wird nochmals geöffnet und der Messbereich
gewählt, z.B. -10V ... +10V
Zur Vereinfachung werden nur die
Grundparameter gewählt: Messrate und
Werbereich. Die Messrate bestimmt wievielmal pro
Sekunde die Karte ausgelesen und die Kalkulationen
ausgeführt werden. Der Messwert kann durch die
Skalierung einem Prozess zugeordnet werden. In
diesem Beispiel wird die Spannung direkt angezeigt.
Die Konfiguration kann im Diagnostikfeld
angeschaut werden. Das Feld Physical Value wird
die Eingangsspannung zeigen
.
Browse > Diagnostics > Cards > Registers
