Geschwindigkeitssensor (FS-CPD01, FS-CPD02)
Der Drehzahlsensor wird verwendet, um die Drehzahl des Motors zu messen.
•
„Motor Geschwindigkeit" zeigt an, dass der Sensor die Motordrehzahl misst; „0
U/min" ist der gemessene Drehzahlwert.
Magnetischer Induktionsgeschwindigkeitssensor (FS-CPD01)
1.
Schließen Sie den Sensor FS-CPD01 wie oben beschrieben an den Empfänger
oder andere an den Empfänger angeschlossene Sensoren an.
2.

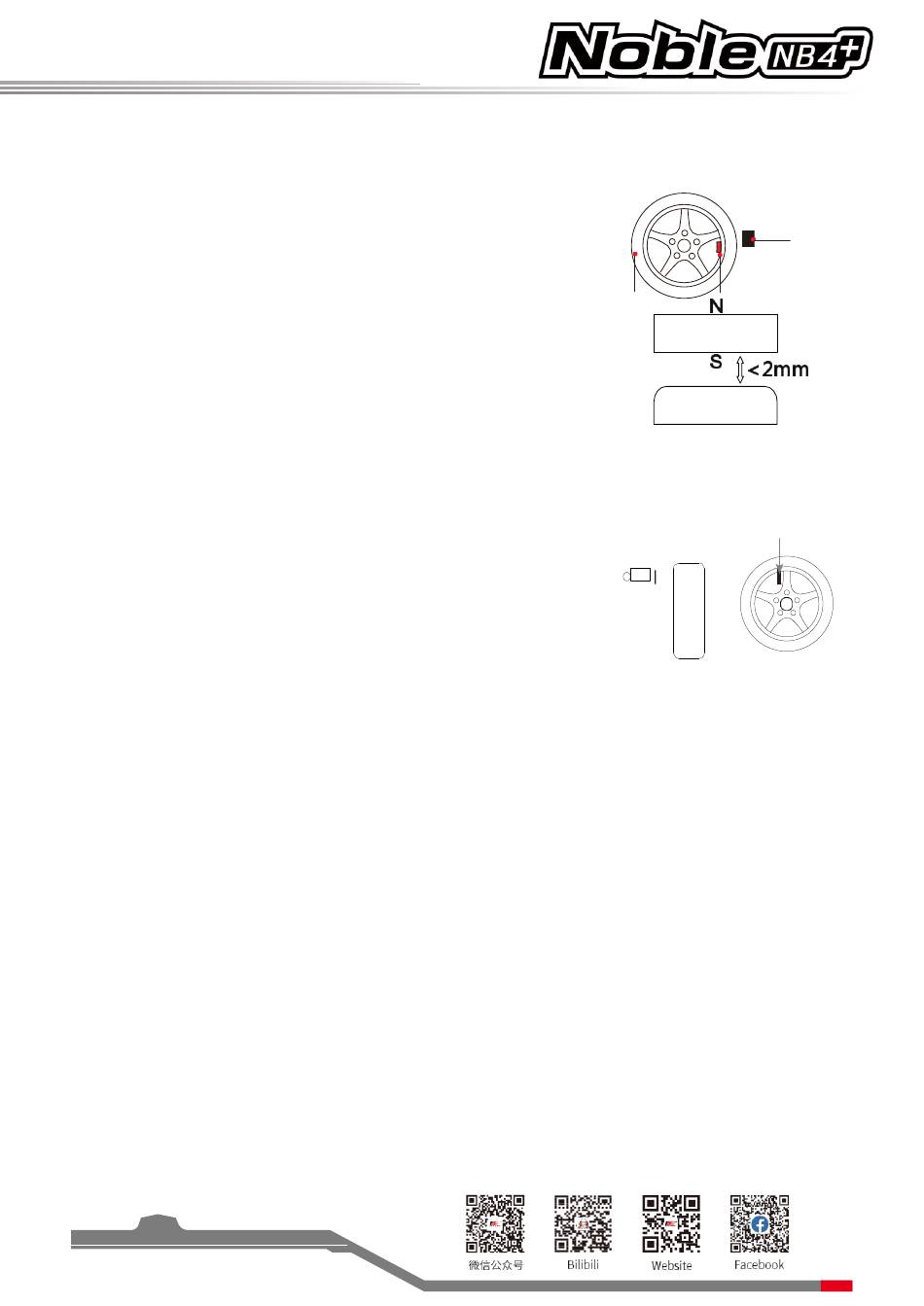

Platzieren Sie den Sensor neben dem Magneten, der an der zu prüfenden axialen
Drehposition befestigt ist (z. B. im Radnabenbereich des Modellautos).
3.
Platzieren Sie den Sensor innerhalb von 2 mm Entfernung zum Magneten, wobei
der Süd- oder Nordpol des Magneten parallel zum Sensor ausgerichtet sein muss.
4.
Schalten Sie den Sender ein und wählen Sie [Sensor] > [Sensor anzeigen]. Drehen
Sie das Zahnrad. Wenn in der Spalte [Typ] „RPM" angezeigt wird und sich der RPM-
Wert (0 U/min) in der Spalte [Wert] ändert, war die Installation erfolgreich.
Andernfalls wiederholen Sie die oben genannten Schritte.
Lichtinduktions-Geschwindigkeitssensor (FS-CPD02)
1.
Schließen Sie den FS-CPD02 mit derselben Verbindungsmethode wie
oben beschrieben an das entsprechende Gerät an.
2.
Befestigen Sie den Sensor und den reflektierenden Aufkleber an der Position der
zu prüfenden axialen Drehung. Halten Sie den Aufkleber flach und senkrecht zur
Sensorsonde. Halten Sie einen angemessenen Abstand zwischen der
Sensorsonde und dem Aufkleber ein.
3.
Schalten Sie den Sender ein und wählen Sie [Sensor] > [Sensor anzeigen]. Drehen
Sie das Zahnrad. Wenn in der Spalte
Wert (0 U/min) in der Spalte „Wert" ändert, war die Installation erfolgreich.
Andernfalls wiederholen Sie die oben genannten Schritte.
Temperatursensor (FS-CTM01)
Dient zur Überwachung der Temperatur verschiedener Komponenten. Die
Temperatur der Komponente kann über den Sender überwacht werden. Es können
Alarme eingestellt werden.
1.
Schließen Sie den FS-CTM01 wie andere Sensoren auch an den Empfänger
oder andere Sensoren an.
2.
Befestigen Sie die Temperatursonde mit einem doppelseitigen Klebeband an
dem Teil, das Sie überwachen möchten (z. B. Motor, Batterie).
3.
Schalten Sie den Sender ein, gehen Sie zu [Sensor] > [Sensoren anzeigen] und
drehen Sie das Rad. Wenn in der Spalte „Typ" „Temperatur" und in der Spalte
„Wert" eine Temperatur angezeigt wird, war die Installation erfolgreich.
Andernfalls wiederholen Sie die oben genannten Schritte.
