FlySky Noble NB4+ Handbuch

Produktübersicht

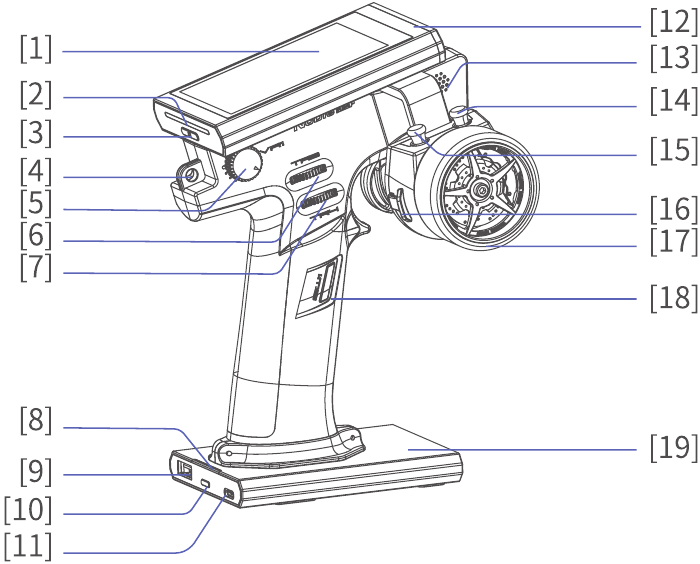

Rechte Ansicht

1. Display
2. Sender-LED
3. Sender-Einschalttaste
4. Nackengurthaken
5. VR1
6. TR3
7. TR4
8. Basis-Akkuanzeige
9. USB 5V 2A Anschluss
10. Basis-Einschalttaste
11. Type-C-Eingangsanschluss, Firmware-Update, Ladebuchse, Anschluss für Simulator, Trainer-Schnittstelle, Head-Tracker-Schnittstelle
12. Integrierte Antenne
13. Lautsprecher
14. TR2
15. TR1
16. SW2
17. Lenkrad
18. SW1
19. Abnehmbare Basis

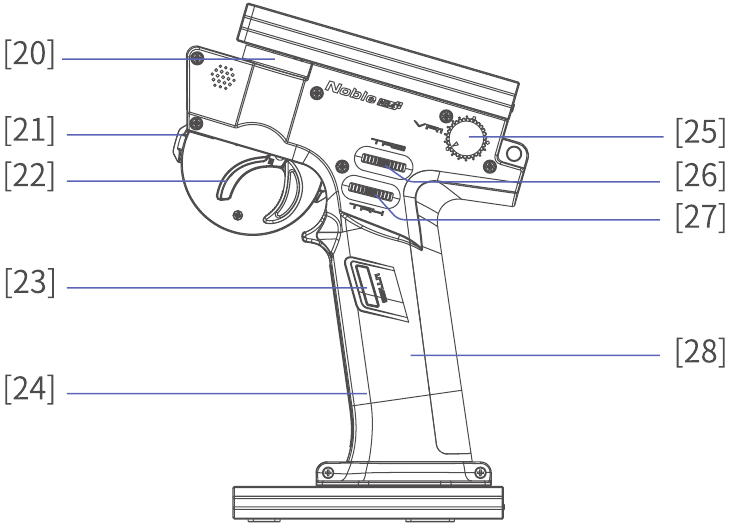

Linke Ansicht

20. Lenkrad-Schwenkhalterung
21. SW3
22. Abzug
23. SW1
24. Griff
25. VR1
26. TR3
27. TR4
28. Batteriefach, integrierter 3450mAh 18650 Akku

• Hinweis: Die Einstellschrauben nicht vollständig herausdrehen.

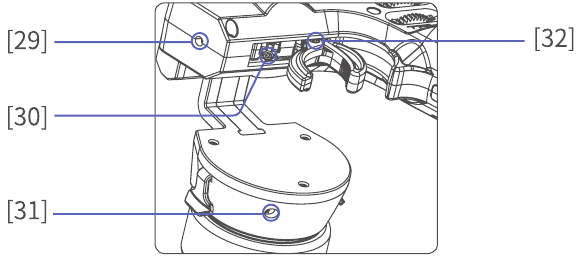

29. Einstellloch für den Weg der Gashebelstruktur
30. Einstellloch für die Spannung des Gashebels
31. Einstellloch für die Spannung des Lenkrads
32. Einstellloch für die Größe des Gashebels

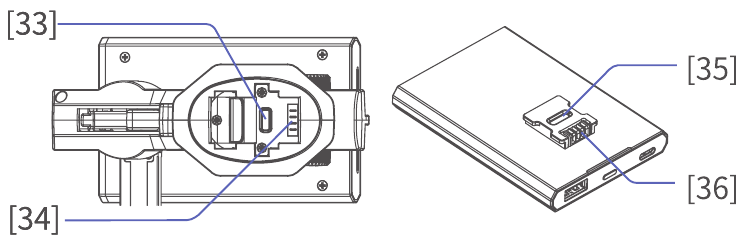

33. Clip
34. Griff-Stromanschluss
35. Clip-Schlitz
36. Basis-Stromanschluss

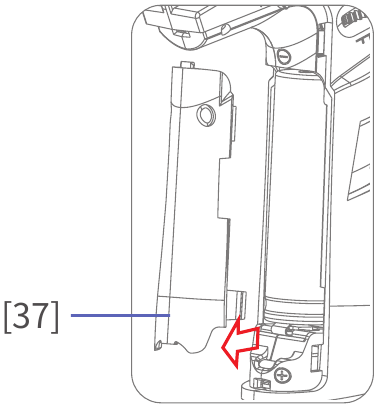

37. 18650 Batterieabdeckung

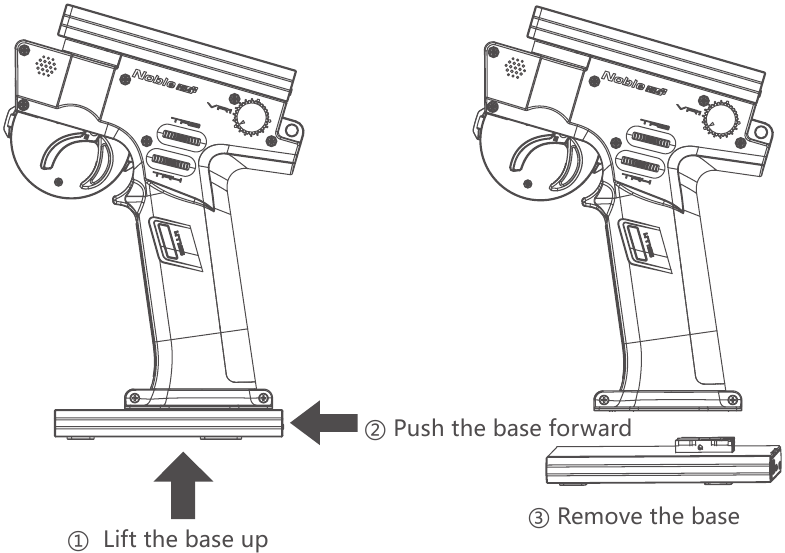

Abnehmbare Basis

Abnehmbare Senderbasis.
Im aktiven Zustand kann die Basis den Sender oder andere externe 5-V-Elektronikgeräte über den USB-Anschluss mit Strom versorgen.
Wenn der Sender geladen werden muss oder wenn die Basis geladen wird, schließen Sie das USB-Typ-C-Kabel an und laden Sie es über den Typ-C-Anschluss an der Basis.

Einschalten

1. Stellen Sie vor dem Gebrauch sicher, dass der Akku vollständig geladen ist.
2. Halten Sie die Einschalttaste des Senders gedrückt, bis der Bildschirm aufleuchtet.


Ausschalten

1. Trennen Sie den Empfänger von seiner Stromversorgung.
2. Halten Sie die Einschalttaste des Senders gedrückt, bis der Bildschirm erlischt.

Bevor Sie den Sender ausschalten, stellen Sie sicher, dass der Empfänger zuerst ausgeschaltet wurde. Das Ausschalten des Senders vor dem Empfänger kann zum Verlust der Kontrolle über ein Modell oder einen Motor und damit zu einem Unfall führen.

LED-Anzeige

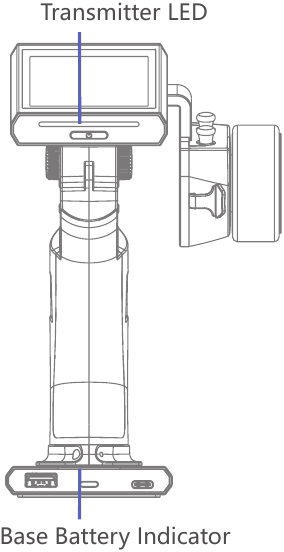

Der Noble NB4+ verfügt über 2 Statusanzeigen, eine unter dem Bildschirm oben am Sender und eine an der abnehmbaren Basis.

Sender-LED

Die LED kann auf fünf verschiedene Farben eingestellt werden: Rot, Grün, Blau, Gelb und Weiß. Sie können die LED auch komplett ausschalten.

Einrichtung:

1. Berühren Sie das Funktionsmenü-Symbol , berühren Sie dann [System] (System);
2. Berühren Sie [LED] (LED);
3. Wählen Sie eine Farbe, indem Sie sie berühren. Die LED-Farbe wird in Echtzeit aktualisiert.
4. Wenn Sie die Option "Anpassen" (Customize) wählen, klicken Sie auf [Custom] (Anpassen), um die Einstellungsoberfläche aufzurufen, wählen Sie die gewünschte Option aus, klicken Sie dann auf „+“ oder „-“, um den entsprechenden Wert einzustellen, oder Sie können den Bildschirm direkt berühren und schieben, um die Einstellung vorzunehmen, und klicken Sie dann auf , und klicken Sie im Pop-up-Fenster auf [Yes] (Ja), um die Einstellung abzuschließen.

Basis-Akkuanzeige

Die Basis-Akkuanzeige verfügt über 4 LEDs und wird hauptsächlich zur Anzeige des Akkustands der Basis verwendet.
Wenn die Akkuspannung der Basis niedrig ist, leuchtet nur eine LED der Basis-LED und beginnt zu blinken.
Beim Laden blinkt die LED und die Anzahl der aktiven LEDs nimmt mit dem Ladezustand des Akkus zu.

Einrichtung:
Drücken Sie die Einschalttaste an der Basis, um diese einzuschalten und den Sender über den Senderanschluss oder andere 5-V-Geräte über den USB-Anschluss aufzuladen. Halten Sie die Einschalttaste erneut gedrückt, um die Ladefunktion auszuschalten.

Laden Sie die Basis nicht auf und versorgen Sie gleichzeitig andere Geräte mit Strom. Dies kann die Ladezeit des Senders erhöhen und einen Überlastschutz auslösen, wenn das externe Gerät zu viel Strom zieht.

Failsafe

Diese Funktion wurde entwickelt, um Modelle und ihre Benutzer im Falle eines Signalverlusts zu schützen.
Die Failsafe-Funktion kann auf drei Arten eingestellt werden: Sie können den Ausgangsstatus für i-BUS-&-PPM-Signale auf "kein Ausgang" setzen. Sie können alle Kanäle separat auf "kein Ausgang", "halten" oder "festen Wert" einstellen. Sie können alle Kanäle mit einem festen Wert auf den aktuellen Ausgangswert einstellen.

i-BUS & PPM-Signal kein Ausgang

Wenn das Kontrollkästchen rechts neben der Option nicht angekreuzt ist ( ), bedeutet dies, dass die Funktion deaktiviert ist. Nach dem Failover können Sie kanalweise einstellen: Festwert oder Beibehaltung des letzten Ausgangswertes.

Einstellen eines separaten Kanals

1. Tippen Sie auf den Kanal, den Sie einstellen möchten.
2. Klicken Sie auf die gewünschte Option. Wenn der feste Wert ausgewählt ist, bewegen Sie den Gashebel (Lenkrad, Taste oder Knopf) in die gewünschte Position und halten Sie ihn dort, klicken Sie dann auf , um die Einstellungen abzuschließen.

Einstellen aller Kanäle mit festem Wert

Tippen Sie auf diese Funktion, während Sie die Steuerung in die gewünschte Position bewegen und halten, danach erscheint eine Eingabeaufforderung wie rechts gezeigt. Klicken Sie auf „YES“ (JA), um den Vorgang abzuschließen.

Achtung

• Aus Sicherheitsgründen wird allen Benutzern empfohlen, diese Funktion vor dem Gebrauch voreinzustellen.

Servo-Frequenz

Diese Funktion dient zur Einstellung der Servo-Steuerfrequenz. Diese Funktion kann für analoge Servos (95 Hz), digitale Servos (380 Hz) und auch benutzerdefiniert eingestellt werden. Digitale Servos und benutzerdefinierte Frequenzen liegen zwischen 50 und 400 Hz.
Die Servo-Frequenz variiert geringfügig mit den angeschlossenen Empfängern.

Für den Empfänger der klassischen Version

Einrichtung:

1. Klicken Sie auf [Servos Frequency] (Servo-Frequenz).
2. Klicken Sie auf die entsprechende Option. Klicken Sie auf , um zur vorherigen Ebene zurückzukehren.
   Wenn die Sender-HF-Einstellung auf [AFHDS 3 1 way] eingestellt ist, ändern Sie die Servo-Reaktionsgeschwindigkeit und tippen Sie dann auf . Das System fragt „It takes effect after bind or re-bind. Are you sure you want to bind?“ (Es wird nach dem Binden oder erneuten Binden wirksam. Möchten Sie wirklich binden?)

3. Wenn Sie [Custom] (Benutzerdefiniert) wählen, klicken Sie auf „+“ oder „-“, um die Frequenz anzupassen.

Für den Empfänger der erweiterten Version

[SR]: Eine der Spezifikationen in der Servo-Frequenz (PWM-Frequenz ist 833 Hz).
[SFR]: Eine der Spezifikationen in der Servo-Frequenz (PWM-Frequenz ist 1000 Hz).
Hinweis: Die konventionelle Servo-Reaktionsgeschwindigkeit (PWM-Frequenz) beträgt 50-400 Hz. Die gesamte Systemverzögerung wird verringert, wenn SR und SFR ausgewählt werden. Stellen Sie sicher, dass das angepasste Servo die entsprechende Frequenz unterstützt. Andernfalls kann dies dazu führen, dass das Servo nicht ordnungsgemäß funktioniert oder sogar beschädigt wird.

Einrichtung:

1. Klicken Sie auf [Steering Digital Servo] (Digitales Lenkservo) oder andere Optionen, um die Funktionseinstellungsoberfläche aufzurufen.
2. Klicken Sie auf die entsprechende Servo-Frequenz entsprechend dem tatsächlichen Zustand des angepassten Empfängers. Klicken Sie auf , um zur vorherigen Ebene zurückzukehren. Klicken Sie auf das Kontrollkästchen rechts neben [Synchronized with RF] (Mit HF synchronisiert). Das Symbol ändert sich zu . Die Servo-Frequenz dieser Funktion wird nach dem Anklicken mit der HF synchronisiert.
3. Wenn Sie [Custom] (Benutzerdefiniert) wählen, klicken Sie auf „+“ oder „-“, um den Frequenzwert anzupassen.

Sowohl das analoge Servo (95 Hz) als auch das digitale Servo (380 Hz) sind gängige Servo-Frequenzen und stehen daher als Voreinstellungen für eine schnelle Einrichtung zur Verfügung. Damit Servos normal funktionieren, müssen sie die richtige Frequenz empfangen. Die Frequenz finden Sie im Benutzerhandbuch des Servos.

Firmware-Update

Die Firmware des Senders kann aktualisiert werden, indem der Sender über ein USB-Typ-C-Kabel mit einem Windows-Computer verbunden wird. Sobald diese Funktion aktiviert ist, funktionieren alle Senderfunktionen nicht mehr. Um zu verhindern, dass das Fahrzeug die Kontrolle verliert, schalten Sie den Empfänger aus, bevor Sie diese Funktion verwenden.

•
  Trennen Sie das USB-Typ-C-Kabel nicht, während die Firmware aktualisiert wird!

Diese Firmware kann auf die folgenden zwei Arten aktualisiert werden.

• Die Firmware dieses Empfängers kann über den FlyskyAssistant aktualisiert werden (die Firmware des FlyskyAssistant ist auf der offiziellen Flysky-Website verfügbar).
• Oder aktualisieren Sie sie, indem Sie die folgenden Schritte ausführen:
  1. Laden Sie die neueste offizielle Software herunter und öffnen Sie sie;
  2. Verbinden Sie den Sender zuerst über USB-Typ-C mit dem Computer;
  3. Berühren Sie [Firmware Update] (Firmware-Update). Das System zeigt die Warnung an: „Entering update mode will disable all other functions.“ (Der Update-Modus deaktiviert alle anderen Funktionen.), berühren Sie [Yes] (Ja), um fortzufahren;
  4. Nach Abschluss der obigen Schritte klicken Sie im Software-Update-Fenster des Computers auf [Update] (Update), um die Aktualisierung zu starten;
  5. Sobald die Aktualisierung abgeschlossen ist, beendet der Sender die Update-Funktion automatisch und startet neu. (Es ist jetzt sicher, das USB-Typ-C-Kabel zu entfernen).

Achtung

• Nach einem Firmware-Update kann es vorkommen, dass der Empfänger keine Verbindung herstellt. In diesem Fall müssen das HF-Modul und der Empfänger aktualisiert werden.

HF-Modul-Update

Einrichtung:
Die Funktion „HF aktualisieren“ kann verwendet werden, um die Firmware des eingebauten HF-Moduls zu aktualisieren.
Nachdem die Firmware des Senders aktualisiert wurde, müssen Sie die HF aktualisieren, wenn das System meldet, dass die HF fehlschlägt oder das Binden des Empfängers fehlschlägt.
Klicken Sie auf [Update RF] (HF aktualisieren), klicken Sie auf „Yes“ (Ja), nachdem die Eingabeaufforderung angezeigt wird. Ein Fortschrittsbalken für die Aktualisierung erscheint. Warten Sie einige Sekunden. Die Aktualisierung ist abgeschlossen. Der Sender verlässt die Aktualisierungsoberfläche automatisch. Wenn der Sender nicht in den HF-Update-Status wechseln kann, gibt es kein HF-Modul oder das HF-Modul ist fehlerhaft.

Empfänger-Firmware aktualisieren

Jedes Sender-Update enthält ein Empfänger-Firmware-Update, das auf den Empfänger hochgeladen werden muss, um die Optimierungen und Funktionen, die im Update enthalten sind, optimal zu nutzen.
Verschiedene Empfänger können unterschiedliche Methoden haben, um in den Firmware-Update-Status zu gelangen. Bitte beachten Sie die Anweisungen der entsprechenden Empfänger auf der Webseite.

Einrichtung:

• Einige Empfänger wie GMR und INr4 müssen mit "Flysky Assistant" aktualisiert werden.
• Wenn der Sender erfolgreich codiert wurde und die Verbindung hergestellt ist, erscheint, falls die Empfänger-Firmware die neueste Version ist, eine Pop-up-Meldung [The current version is the new version, no upgrade is required! ] (Die aktuelle Version ist die neue Version, kein Upgrade erforderlich!). Wenn die Empfänger-Firmware eine alte Version ist, erscheint eine Pop-up-Meldung [Are you sure to update the receiver? ] (Sind Sie sicher, den Empfänger zu aktualisieren?). Klicken Sie auf [Yes] (Ja), um den Empfänger zu aktualisieren.
• Wenn Empfänger und Sender nicht verbunden sind, rufen Sie die Empfänger-Auswahloberfläche auf (FGr8B/FGr4B muss bei Gebrauch aufrecht platziert werden), wählen Sie den zu verbindenden Empfänger und es erscheint eine Meldung [Please connect XX or enable XX enter the mandatory update mode] (Bitte verbinden Sie XX oder aktivieren Sie XX, um den obligatorischen Update-Modus aufzurufen). Klicken Sie auf [OK] (OK)!

Es gibt zwei Methoden, um den Empfänger in den erzwungenen Update-Modus zu versetzen:

1. Schalten Sie den Empfänger ein, während Sie die BIND-Taste länger als 10 Sekunden gedrückt halten, bis die LED dreimal blinkt und einmal aus ist, lassen Sie dann die BIND-Taste los.

2. Schalten Sie zuerst den Empfänger ein, halten Sie dann die BIND-Taste länger als 10 Sekunden gedrückt, die LED des Empfängers wird dreimal blinken und einmal aus sein, lassen Sie dann die BIND-Taste los.

Nach dem Start des Updates wird der Sender wie unten angezeigt. Sobald das Update 100 % erreicht hat, ist das Update erfolgreich.

• Die Sender-Firmware muss aktualisiert werden, bevor die Empfänger-Firmware aktualisiert wird.

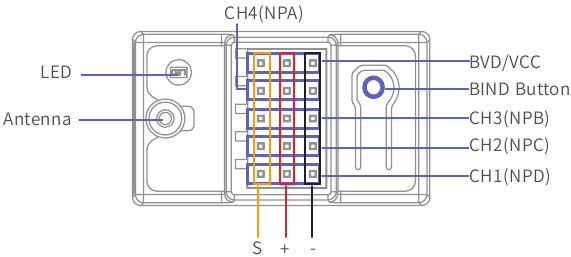

Binden

Sender und Empfänger wurden werkseitig bereits vorgebunden. Wenn Sie jedoch erneut binden oder einen neuen Empfänger binden möchten, befolgen Sie die folgenden Schritte:

1. Versetzen Sie den Sender in den Bindungsmodus;
2. Halten Sie die BIND-Taste des Empfängers gedrückt, während Sie den Empfänger einschalten, lassen Sie dann die BIND-Taste los, nachdem der Empfänger eingeschaltet ist, oder schalten Sie zuerst den Empfänger ein, halten Sie dann die BIND-Taste 3 Sekunden lang gedrückt, die LED des Empfängers blinkt schnell und zeigt damit an, dass sich der Empfänger im Bindungsmodus befindet;
3. Der Bindungsvorgang ist abgeschlossen, wenn die LED des Empfängers aufhört zu blinken und dauerhaft leuchtet;
   • Wenn ein Sender, dessen Funkfrequenz (RF Standard) auf "AFHDS3 1 way" (AFHDS3 1-Weg) eingestellt wurde (siehe Benutzerhandbuch Ihres Senders), in den Bindungsmodus wechselt, blinkt die LED stattdessen langsam. Sie müssen den Sender manuell aus dem Bindungsmodus nehmen. Wenn die LED des Empfängers aufhört zu blinken und dauerhaft leuchtet, ist der Bindungsvorgang abgeschlossen;
4. Überprüfen Sie, ob die Funktionen von Sender und Empfänger ordnungsgemäß funktionieren. Wiederholen Sie die Schritte 1 bis 3 (Bindungsvorgang), falls Probleme auftreten.

Diese Schritte gelten nur für den Noble NB4+ Sender in Verbindung mit dem FGr4B Empfänger. Wenn Sie andere Empfänger verwenden, besuchen Sie bitte die Webseite für weitere Informationen.

Austausch der Abzugsfeder

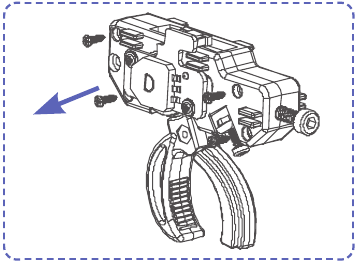

1. Entfernen Sie 4 Schrauben (PWA 2.1*6mm);

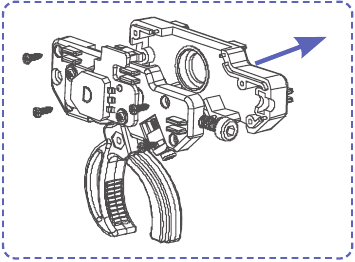

2. Entfernen Sie die obere Abzugsverkleidung;

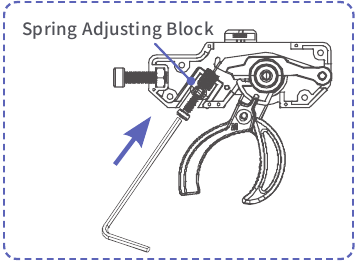

3. Stellen Sie die Schraube (HB2*9mm) mit einem metrischen 1,5-mm-Innensechskantschlüssel ein und stellen Sie den Federeinstellblock ganz nach unten;

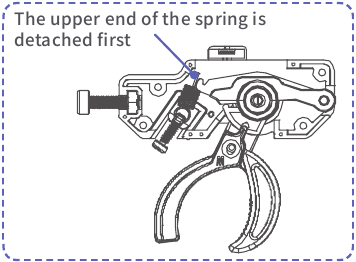

4. Heben Sie das obere Ende der Feder an, und schließlich ist die Feder entfernt;

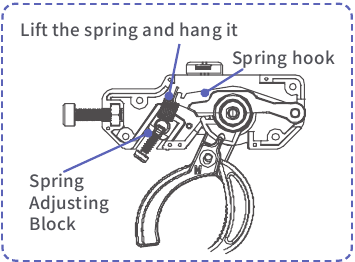

5. Hängen Sie das untere Ende der Feder an den Federeinstellblock, heben Sie dann die Feder an und hängen Sie sie ein;

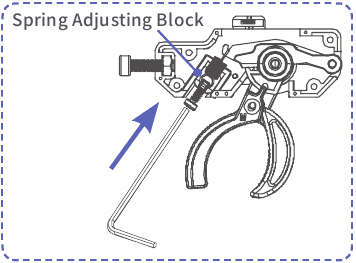

6. Stellen Sie die Schraube (HB2*9mm) mit einem metrischen 1,5-mm-Innensechskantschlüssel ein und stellen Sie den Federeinstellblock auf die passende Position ein;

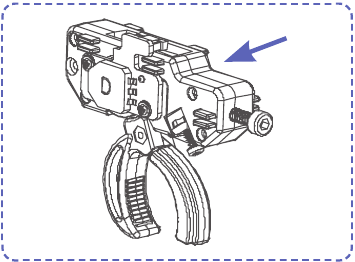

7. Installieren Sie die obere Abzugsverkleidung;

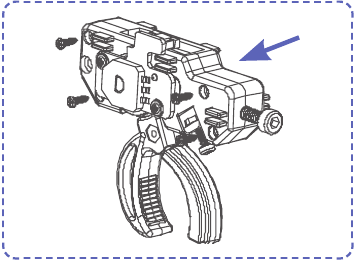

8. Sichern Sie die Abzugsverkleidung mit 4 Schrauben (PWA 2.1*6mm);

9. Schließen Sie den Austausch der Abzugsfeder ab.


Austausch der Lenkradfeder

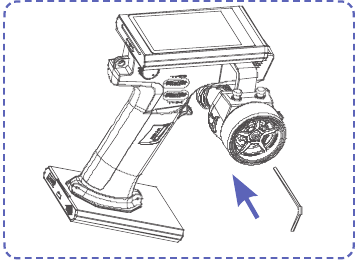

1. Führen Sie zuerst einen metrischen 2,5-mm-Innensechskantschlüssel in das Schraubenloch ein, das zur Befestigung des Lenkrads dient;

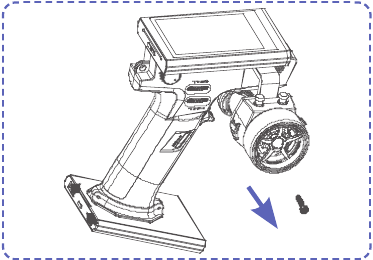

2. Drehen Sie einen metrischen 2,5-mm-Innensechskantschlüssel gegen den Uhrzeigersinn, bis die Schraube (HM3*12mm) vollständig locker ist, und entfernen Sie sie;

3. Entfernen Sie das Lenkrad;

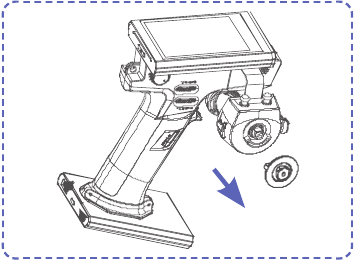

4. Klemmen Sie den Bremsbelag mit zwei Fingern und ziehen Sie ihn nach oben heraus;

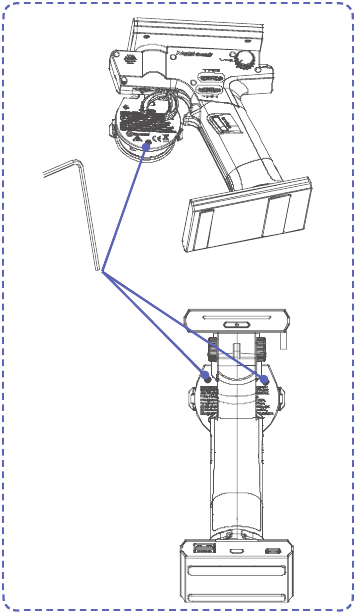

5. Entfernen Sie die Schrauben, indem Sie sie mit einem metrischen 1,5-mm-Innensechskantschlüssel gegen den Uhrzeigersinn drehen;

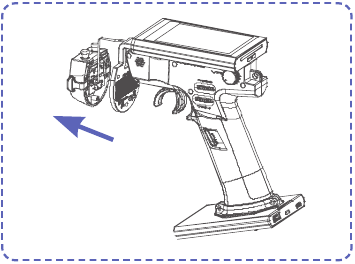

6. Lenkradbasis abgenommen;

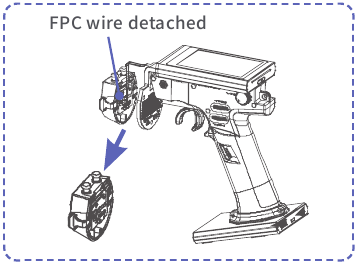

7. FPC-Kabel abgenommen, dann die Lenkradbasis entfernen;

8. Entfernen Sie die Schrauben (PWA2.1*6mm);

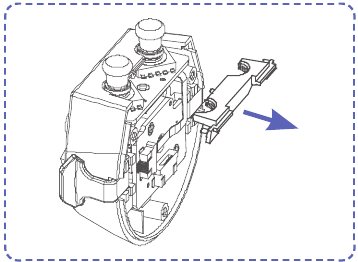

9. Entfernen Sie die Kappe;

10. Entfernen Sie die obere Lenkradpolsterabdeckung;

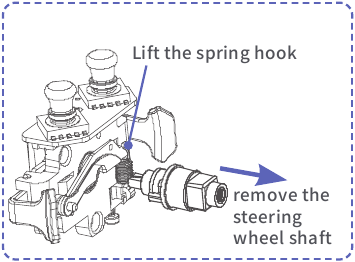

11. Heben Sie den Federhaken mit einer Hand an und entfernen Sie die Lenkradwelle mit der anderen Hand;

12. Entfernen Sie den Federhaken und die Federkomponente, und ersetzen Sie dann die Feder;

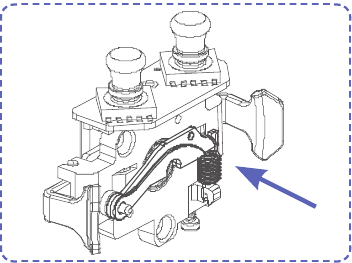

13. Installieren Sie die Federkomponente;

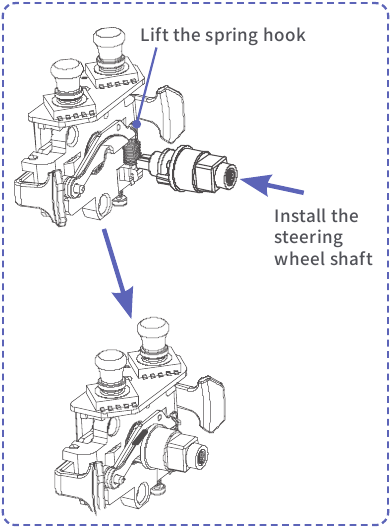

14. Heben Sie den Federhaken mit einer Hand an und installieren Sie die Lenkradwelle mit der anderen Hand;

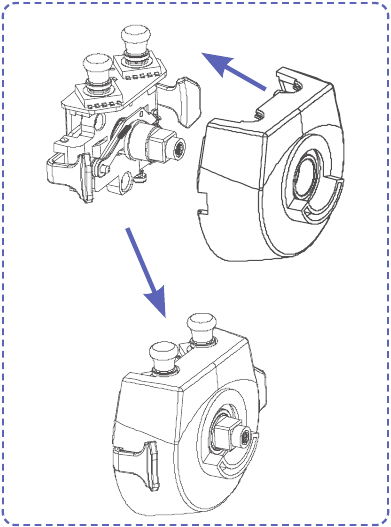

15. Installieren Sie die obere Lenkradpolsterabdeckung;

16. Installieren Sie die Kappe;

17. Sichern Sie die Schrauben (PWA2.1*6mm);

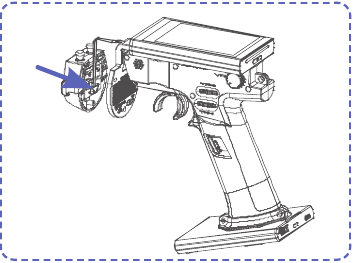

18. Verbinden Sie das FPC-Kabel;

19. Sichern Sie die Schrauben (HB2*9mm)

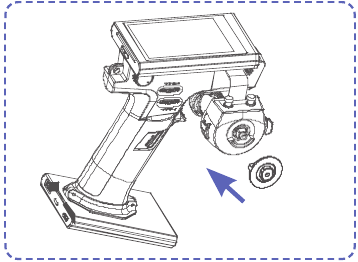

20. Installieren Sie den Bremsbelag;

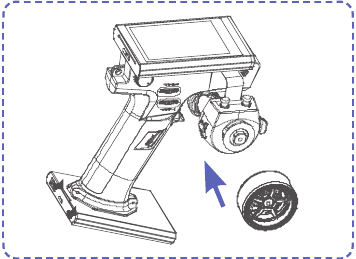

21. Verwenden Sie den Befestigungsschlitz des Lenkrads mit dem Bremsbelag-Einstellloch, um ihn über den hervorstehenden Stecker des Bremsbelags zu legen, und drücken Sie dann das Lenkrad, um es zu fixieren.

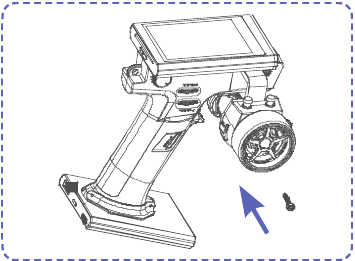

22. Führen Sie die Schraube (HM3*12) in das Schraubenloch ein, das zur Befestigung des Lenkrads dient, richten Sie dann einen metrischen 2,5-mm-Innensechskantschlüssel auf das Sechskantloch im Schraubenkopf aus, halten Sie das Lenkrad mit einer Hand fest und drehen Sie den Schraubendreher mit der anderen Hand im Uhrzeigersinn, bis die Schraube gesichert ist;

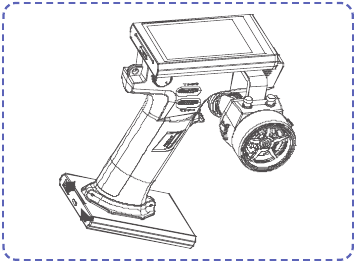

23. Schließen Sie den Austausch der Lenkradfeder ab.


Beschreibung der Abzüge

Drei Abzüge sind im Lieferumfang dieses Senders enthalten.

• Die Öffnungsgröße der mit S und L markierten Abzüge kann nicht eingestellt werden.
• Die Öffnungsgröße des anderen kann eingestellt werden. Die Größe der Öffnung muss mit der Schraube an der Seite des Abzugs eingestellt werden.

Es wird empfohlen, den passenden Abzug entsprechend der tatsächlichen Situation zu ersetzen.

Technische Daten

• Weitere Informationen entnehmen Sie bitte der vollständigen Bedienungsanleitung.

Anleitung herunterladen

Hier können Sie die vollständige PDF-Version des Handbuchs herunterladen. Sie kann zusätzliche Sicherheitsanweisungen, Garantieinformationen, FCC-Regeln usw. enthalten.
