Fronius Reserva Pro 12.0 kWh Bedienungsanleitung
Verwandte Anleitungen für Fronius Reserva Pro 12.0 kWh
Inhaltszusammenfassung für Fronius Reserva Pro 12.0 kWh

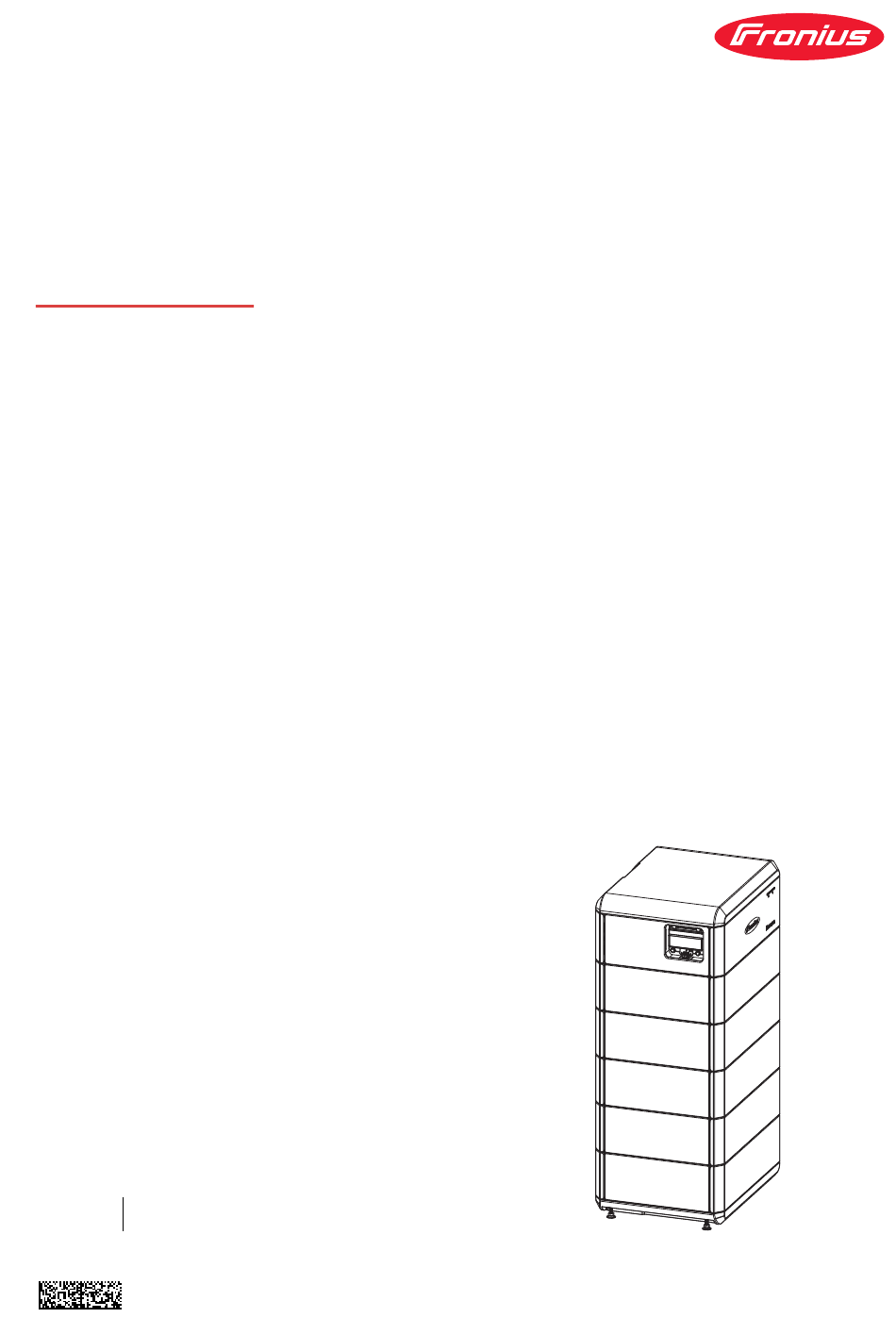

- Seite 1 Operating Instructions Fronius Reserva Pro 12.0 kWh / 16.0 kWh / 20.0 kWh 24.0 kWh / 28.0 kWh / 32.0 kWh Bedienungsanleitung 42,0426,0606,DE 001-09012026...
-
Seite 3: Inhaltsverzeichnis
Empfohlene Maßnahmen bei Notfällen EMV-Maßnahmen Elektromagnetische Felder Schutzerdung (PE), funktionale Erdung Allgemeines Informationen am Gerät Darstellungs-Konventionen Zielgruppe Datensicherheit Urheberrecht Fronius Reserva Pro Gerätekonzept Funktionsübersicht Lieferumfang Lagerung Bestimmungsgemäße Verwendung Vorhersehbare Fehlanwendung Verschiedene Betriebsmodi Betriebsmodi - Symbolerklärung Betriebsmodus - Solarenergie Betriebsmodus - Eigenverbrauchs-Optimierung Betriebsmodus - Notstrom Betriebsmodus - kostenoptimiertes Laden der Batterie aus dem öffentlichen Netz... - Seite 4 Pflege, Wartung und Entsorgung Reinigung Wartung Erzwungene Nachladung Entsorgung Garantiebestimmungen Fronius Werksgarantie Technische Daten Fronius Reserva Pro 12.0 Fronius Reserva Pro 16.0 Fronius Reserva Pro 20.0 Fronius Reserva Pro 24.0 Fronius Reserva Pro 28.0 Fronius Reserva Pro 32.0 Erklärung der Fußnote Abmessungen...
-
Seite 5: Allgemeine Informationen
Allgemeine Informationen... -
Seite 7: Sicherheitsinformationen
Sicherheitsinformationen Erklärung Warn- Die Warn- und Sicherheitshinweise in dieser Anleitung dienen dazu, Personen vor und Sicherheits- möglichen Verletzungen und das Produkt vor Schäden zu schützen. hinweise GEFAHR! Weist auf eine unmittelbar gefährliche Situation hin Wenn sie nicht vermieden wird, sind schwere Verletzungen oder Tod die Folge. ▶... -
Seite 8: Risiken Durch Die Batterie
WICHTIG! Ergänzend zur Bedienungsanleitung sind folgende allgemein gültige und örtliche Regeln zu beachten: Unfallverhütung Brandschutz Umweltschutz WICHTIG! Am Gerät befinden sich Kennzeichnungen, Warnhinweise und Sicherheitssymbo- le. Eine Beschreibung ist in dieser Bedienungsanleitung zu finden. WICHTIG! Alle Sicherheits- und Gefahrenhinweise am Gerät in lesbarem Zustand halten nicht beschädigen nicht entfernen... -
Seite 9: Empfohlene Maßnahmen Bei Notfällen
Feuer Kurzschlüsse an spannungsführenden Teilen der Batterie z. B. Anschluss- klemmen. Batterie nicht direktem Sonnenlicht aussetzen. Batterie von Feuerquellen sowie brennbaren, explosiven und chemischen Ma- terialien fernhalten. Batterie nicht ins Feuer legen. Elektrischer Schlag Kontakt mit spannungsführenden Teilen wie z. B. Anschlussklemmen. Batterie nicht mit nassen Händen berühren. -
Seite 10: Emv-Maßnahmen
Während des Betriebes treten aufgrund der hohen elektrischen Spannungen und sche Felder Ströme lokale elektromagnetische Felder (EMF) im Umfeld des Wechselrichters und der Fronius Systemkomponenten sowie im Bereich der PV-Module ein- schließlich der Zuleitungen auf. Bei der Exposition des Menschen werden bei bestimmungsgemäßer Verwendung der Produkte und Einhaltung des empfohlenen Abstandes von mindestens 20 cm die geforderten Grenzwerte eingehalten. -
Seite 11: Allgemeines
Do not damage the unit in such ways as drop, deform, impact, cut or spearing with a sharp object. It may cause electrolyte leakage or fire. Name Fronius International GmbH • Gerät nicht fallen lassen, verformen, stoßen, zerschneiden oder mit scharfen Gegenständen beschädigen. Dies kann zu einem Austritt von Elektrolyt oder zu Brand führen. -
Seite 12: Darstellungs-Konventionen
Symbolerklärung VDE-Kennzeichnung – gemäß den Anforderungen des Verbandes der Elektrotechnik, Elektronik und Informationstechnik (VDE) geprüft. Schutzklasse 2 Kennzeichnung – kennzeichnet elektrische Geräte, die zur Schutzklasse 2 gehören und über eine verstärkte oder doppelte Isolierung verfügen. Getrennte Sammlung - Batterieverordnung 2023/1542/EU – Batterien müssen gemäß... -
Seite 13: Zielgruppe
Wechselrichter und Systemkomponenten aus Sicherheitsgründen nicht über Portweiterleitung oder Port Adress Translation (PAT) vom Internet aus zugänglich machen. ▶ Die von Fronius zur Verfügung gestellten Lösungen zur Überwachung und Fern-Konfiguration verwenden. ▶ Das optionale Kommunikationsprotokoll Modbus TCP/IP ist eine ungesi- cherte Schnittstelle. -
Seite 14: Urheberrecht
TCP/IP - Transmission Control Protocol/Internet Protocol MQTT - Message Queuing Telemetry Protocol Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung, Änderungen vorbehalten. Für Verbesserungsvorschläge und Hinweise auf etwaige Unstimmigkeiten in der Bedienungsanleitung sind wir dankbar. -
Seite 15: Fronius Reserva Pro
Batteriemodul Abdeckung Grundplatte Die Batterie Fronius Reserva Pro ist ein stapelbares Batteriesystem. Es können max. 4 Batteriesysteme im Parallelbetrieb betrieben werden. Die Lithium-Eisen- phosphat (LFP) Batterien sind für ihre hohe thermische und chemische Stabilität bekannt. Das mehrstufige Sicherheitsdesign, sowie intelligente Sicherheits-Über- wachungssysteme sorgen für einen sicheren Betrieb während des gesamten Le-... -
Seite 16: Lieferumfang
Funktion Beschreibung Update Die Firmware der Batterie wird über die Benutzer- oberfläche des Wechselrichters aktualisiert. 3 ‑ 8 Reserva Pro Module je Batteriesystem und Kapazität max. 4 Batteriesysteme mit gleicher Kapazität im Parallel-Betrieb. Monitoring Betriebsdaten sowie Statusanzeigen werden über die RS485-Schnittstelle an den Wechselrichter für das Monitoring übermittelt. -
Seite 17: Stückzahl
Batterien müssen vom Hersteller nachgeladen werden. Hierzu sind die Batte- rien an den Hersteller zu senden. Bestimmungs- Die Batterie Fronius Reserva Pro ist für die Speicherung von elektrischer Energie gemäße Verwen- aus Photovoltaik-Anlagen bestimmt. Sie dient dazu, überschüssige Energie zu... -
Seite 18: Vorhersehbare Fehlanwendung
In Kombination mit einem notstromfähigen Fronius Wechselrichter und Not- strom-Umschaltungen kann die Fronius Reserva Pro zur Notstrom-Versorgung verwendet werden. Vorhersehbare Die folgenden Sachverhalte gelten als vernünftigerweise vorhersehbare Fehlan- Fehlanwendung wendung: Eine andere oder über die bestimmungsgemäße Verwendung hinausgehende Benutzung. Die Verwendung von inkompatiblen Ladegeräten. -
Seite 19: Verschiedene Betriebsmodi
Wechselrichter gekoppelt und spei- chert elektrische Energie. Primärzähler erfasst die Lastkurve des Systems und stellt die Messdaten für das Energy Profiling im Fronius Solar.web bereit. Der Primärzähler steuert ebenfalls die dynamische Einspeiseregelung. Verbraucher im System die im System angeschlossenen Verbraucher. -
Seite 20: Betriebsmodus - Eigenverbrauchs-Optimierung
Es steht keine Energie aus dem öffentlichen Netz zur Verfügung. Betriebsmodus - Voraussetzungen kostenoptimier- Flexibler Stromtarif tes Laden der Die Funktion „Energy Cost Assistant“ im Fronius Solar.web muss aktiviert Batterie aus dem sein. öffentlichen Die Einschränkungen des Netzbetreibers müssen berücksichtigt werden. Netz... -
Seite 21: Energiefluss-Richtung Des Wechselrichters
Es steht keine Solarenergie von den PV-Modulen zur Verfügung. Die Batterie wird bei niedrigem Strompreis mit Energie aus dem öffentli- chen Netz geladen. Die Verbraucher im Haus werden mit Energie aus der Batterie versorgt. Energiefluss- PV-Modul - Wechselrichter - Richtung des Verbraucher/Netz/Batterie Wechselrichters Batterie - Wechselrichter - Ver-... - Seite 22 Betriebszustand Beschreibung Start Das Batteriesystem startet aus dem Energiespar- modus (Standby). Erzwungene Nachladung Der Wechselrichter lädt die Batterie nach, um den vom Hersteller vorgegebenen oder den eingestell- ten minimalen SoC zu halten (Schutz vor Tiefent- ladung). Kalibrierladung Das Batteriesystem wird auf den SoC von 100 % geladen.
-
Seite 23: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Anschlussbe- reich Bezeichnung Beschreibung DC1+ Pluspol für den DC-Anschluss zum Wechsel- richter DC1- Minuspol für den DC-Anschluss zum Wechsel- richter DC2+ Pluspol für den DC-Anschluss zur Batterie im Parallel-Betrieb DC2- Minuspol für den DC-Anschluss zur Batterie im Parallel-Betrieb Parallel IN Datenkommunikations-Eingang zwischen Bat-... -
Seite 24: Bedienelemente
Bedienelemente Bezeichnung Beschreibung LED-Statusanzeige Zeigt den Status der Batterie an. DC-Trenner Unterbricht den Stromfluss zwischen Batterie und Wechselrichter. Der manuelle Batteriestart (Dark start) wird in der Schalterstellung „Ein“ automatisch durchgeführt. LED-Statusan- LED-Statusanzeige zeige Die Batterie befindet sich im Startvorgang oder ein Firmware Update wird durchgeführt. - Seite 25 LED-Statusanzeige Das Firmware-Update der Batterie ist fehlgeschlagen. leuchtet grün blinkt rot Die Datenverbindung zum Wechselrichter wird herge- stellt. leuchtet grün blinkt blau Die Batterie arbeitet störungsfrei und die Datenverbin- dung zum Wechselrichter ist aktiv. leuchtet grün leuchtet blau Die Datenverbindung zum Wechselrichter ist unterbro- chen.
-
Seite 27: Installation
Installation... -
Seite 29: Allgemeines
Allgemeines Kompatibilität Alle verbauten Komponenten in der PV-Anlage müssen miteinander kompatibel von Systemkom- sein und die notwendigen Konfigurationsmöglichkeiten aufweisen. Die verbauten ponenten Komponenten dürfen die Funktionsweise der PV-Anlage nicht einschränken oder negativ beeinflussen. HINWEIS! Risiko durch nicht und/oder eingeschränkt kompatible Komponenten in der PV-Anlage. -
Seite 30: Standort-Wahl
Standort-Wahl Standort-Wahl WICHTIG! der Batterie Der Aufstellort muss so gewählt werden, dass alle Bedienelemente leicht er- reichbar und einfach zu bedienen sind. Die Batterie darf nicht abgedeckt oder in Einhausungen eingebaut werden. Die Batterie darf über einer Seehöhe von 2 000 m nicht mon- tiert und betrieben werden. -
Seite 31: Standort-Anforderungen
Standort-Anfor- WICHTIG! derungen Das Batteriesystem muss auf ausreichend tragfähigem und nicht brennbarem Untergrund (z. B. Ziegel oder Betonwand) montiert werden. Der Aufstellort für Batteriespeicher müssen eine wirksame Lüftung ins Freie aufweisen, wenn der Raumbedarf nicht ausreichend ist. An der linken und rechten Seite der Batterie wird ein Mindestabstand von 300 mm empfohlen. -
Seite 32: Montage
Montage Aufbau der Bat- WARNUNG! terie Gefahr eines elektrischen Schlags durch spannungsführende HVB-Steckver- binder. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Zum Anheben und Absetzen die integrierten Tragegriffe verwenden. ▶ Persönliche Schutzausrüstung tragen. ▶ Leitende Gegenstände wie z. B. Uhren, Armbänder und Ringe ablegen. WARNUNG! Gefahr durch verunreinigte Batterieanschlüsse. - Seite 33 Die Reserva Pro Module parallel auf- setzen, bis die Module auf beiden Sei- ten mit einem hörbaren Klick einras- ten. Das Reserva Pro BMS parallel auf das letzte Reserva Pro Modul aufsetzen, bis das BMS auf beiden Seiten mit ei- nem hörbaren Klick einrastet.
-
Seite 34: Vorraussetzungen Für Den Anschluss
Vorraussetzungen für den Anschluss Verschiedene Eindrähtig Mehrdrähtig Feindrähtig Kabeltypen Zulässige Kabel WICHTIG! für den elektri- Die verwendeten Kabel müssen national gültigen Normen und Richtlinien ent- schen Anschluss sprechen. An den Anschlussklemmen können runde Kupferleiter, wie nachstehend be- schrieben, angeschlossen werden. DC-Anschlüsse Hersteller Ø... -
Seite 35: Elektrischer Anschluss
Elektrischer Anschluss Sicherheit WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Die Inbetriebnahme sowie Wartungs- und Service-Tätigkeiten bei Wech- selrichter und Batterie dürfen nur von der technischen Fachkraft und im Rahmen der technischen Bestimmungen erfolgen. ▶... -
Seite 36: Schutzleiter (Pe) Anschließen
Schutzleiter (PE) WICHTIG! anschließen Für die Auswahl des Kabelschuhs und der Schraubensicherung ist die technische Fachkraft verantwortlich. Den Schutzleiter (PE) mit der mitgelie- ferten Schraube M4x10 TX20 und ei- nem Drehmoment von 3 Nm am Schutzleiter-Anschluss befestigen. DC-Leitungen WARNUNG! anschließen Gefahr durch lose und/oder unsachgemäß... - Seite 37 Kabel-Querschnitt gemäß der Angaben in Zulässige Kabel für den elektrischen Anschluss auf Seite wählen. Von den Einzelleitern 7 mm (0.27 Inch) abisolie- ren. Den Crimpkontakt mit einem geeigne- tem Crimpwerkzeug an den Einzellei- tern befestigen. Den Crimpkontakt mit einem hörbaren Klick in den MC4-Stecker stecken.
-
Seite 38: Dc-Leitungen Für Batterie-Parallelbetrieb Anschließen
Die Kabelverschraubungen mit einem Drehmoment von 2,5 Nm ‑ 3 Nm fest- schrauben. WICHTIG! Eine vollständige Selektivität der Überstrom-Schutzeinrichtungen ist nur bei fachgerechter Installation gewährleistet. Die MC4-Stecker (+/-) in die Steckplätze DC1+/DC1- stecken, bis diese einrasten. DC-Leitungen WARNUNG! für Batterie-Par- allelbetrieb an- Gefahr durch lose und/oder unsachgemäß... - Seite 39 Die Verschlusskappen entfernen. Kabel-Querschnitt gemäß der Angaben in Zulässige Kabel für den elektrischen Anschluss auf Seite wählen. Von den Einzelleitern 7 mm (0.27 Inch) abisolie- ren. Den Crimpkontakt mit einem geeigne- tem Crimpwerkzeug an den Einzellei- tern befestigen.
- Seite 40 Den Crimpkontakt mit einem hörbaren Klick in den MC4-Stecker stecken. Die Kabelverschraubungen mit einem Drehmoment von 2,5 Nm ‑ 3 Nm fest- schrauben. WICHTIG! Eine vollständige Selektivität der Überstrom-Schutzeinrichtungen ist nur bei fachgerechter Installation gewährleistet. Inverter Battery 1* Battery 2 Battery 3 Battery 4 Parallel...
-
Seite 41: Datenkommunikations-Kabel Anschließen
Für zusammengehörende Datenleitungen ein gemeinsam verdrilltes Kabel- paar verwenden. Doppelt isolierte oder ummantelte Datenleitungen verwenden, wenn sich diese in der Nähe von blanken Leitern befinden. Abgeschirmte Twisted-Pair-Kabel verwenden, um Störungen zu vermeiden. Fronius Fronius Inverter Reserva Pro Inverter Parallel IN / OUT... -
Seite 42: Datenkommunikations-Leitung Zum Wechselrichter Anschließen
Fronius Reserva Pro Parallel OUT 12 V (max. 1.5 mA) 1 2 3 6 7 8 1 2 3 6 7 8 Twisted Pair Shield T-568B T-568A Datenkommuni- WICHTIG! kations-Leitung Bei unsachgemäßem Anschluss kann die Zugentlastung und die Schutzart IP65 zum Wechsel- für den Datenkommunikations-Anschluss nicht gewährleistet werden. -
Seite 43: Datenkommunikations-Leitung Für Batterie-Parallelbetrieb Anschließen
Das Datenkabel durch die 2 Ferritker- ne führen und gemeinsam einmal um- wickeln. Das Datenkabel zuerst durch die Über- wurfmutter und danach durch die Dichtung und Kabelverschraubung führen. Das Datenkabel mit einem hörbaren Klick am Datenkommunikations-An- schluss „Inverter“ anschließen. Die Überwurfmutter an der Kabelver- schraubung befestigen. -
Seite 44: Übersicht
Übersicht Die Abschlusswiderstände sind im Reserva Pro BMS integriert, somit ist keine Konfiguration oder Installation von Abschlusswiderständen an der Batterie erfor- derlich. Inverter Battery 1 Battery 2 Battery 3 Battery 4 Parallel Parallel Parallel Parallel Parallel Parallel Parallel Parallel Inverter Inverter Inverter Inverter... -
Seite 45: Abschlusswiderstände Bei Einem System Mit Einer Batterie
Die Datenkabel mit einem hörbaren Klick am Datenkommunikations-An- schluss „Parallel IN“ und „Parallel OUT“ anschließen. Die Überwurfmut- tern an den Kabelverschraubungen be- festigen. Abschlusswi- Eine Installation ohne Abschlusswiderstände kann zu Interferenzen im Betrieb derstände bei ei- der PV-Anlage führen. Für eine einwandfreie Funktion Abschlusswiderstände nem System mit gemäß... -
Seite 46: Abschlusswiderstände Bei Einem System Mit Batterien Im Parallel-Betrieb
Abschlusswi- Eine Installation ohne Abschlusswiderstände kann zu Interferenzen im Betrieb derstände bei ei- der PV-Anlage führen. Für eine einwandfreie Funktion Abschlusswiderstände nem System mit gemäß der nachfolgenden Übersicht installieren. Batterien im Par- allel-Betrieb Für zulässige Kabel und max. Distanzen für den Datenkommunikations-Bereich siehe Kapitel Zulässige Kabel für den Datenkommunikations-Anschluss auf Seite... - Seite 47 Die 2 Schrauben der Abdeckung des Anschlussbereichs mit einem Schrau- bendreher (TX20) lösen. Die Abdeckung des Anschlussbereichs vom Gerät nehmen. Den „Terminal Resistor Switch“ in die Schalterstellung „OFF“ schalten. Die Abdeckung auf den Anschlussbe- reich setzen. Die 2 Schrauben mit ei- nem Schraubendreher (TX20) und ei- nem Drehmoment von 3 Nm befesti- gen.
- Seite 48 Die rechte Abdeckung von oben ein- schieben, bis die Abdeckungen einras- ten.
-
Seite 49: Abschließende Tätigkeiten
Abschließende Tätigkeiten Auswahl des Be- Je nach Untergrund entsprechende Befestigungsmaterialien verwenden, sowie festigungsmate- die Empfehlung der Schraubendimension für die L-förmigen Montagewinkel be- rials achten. Die technische Fachkraft ist für die richtige Auswahl des Befestigungs- materials verantwortlich. Montagewinkel VORSICHT! montieren Gefahr durch umstürzende Batteriesysteme bei unsachgemäßer Montage. Verletzungen und Sachschäden können die Folge sein. -
Seite 50: Kabel Im Anschlussbereich Fixieren
Kabel im An- Die Kabel im integrierten Kabelkanal schlussbereich des Anschlussbereichs verlegen und fixieren mit den integrierten Kabelbindern fi- xieren. Abdeckung am Die Abdeckung (oben) auf das Reserva Reserva Pro Pro BMS setzen und mit den mitgelie- BMS montieren ferten Befestigungsclips befestigen. -
Seite 51: Reserva Pro Modul Zum Batteriesystem Hinzufügen/Austauschen
Reserva Pro Modul zum Batteriesystem hin- zufügen/austauschen Sicherheit WARNUNG! Gefahr durch verunreinigte Batterieanschlüsse. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Batterieanschlüsse vor Verschmutzung schützen. ▶ Batterieanschlüsse auf Verunreinigungen prüfen. ▶ Verunreinigte Batterieanschlüsse nur mit persönlicher Schutzausrüstung (isolierte Handschuhe, Schutzbrille, Schutzkleidung) und einem fusselfrei- en Tuch ohne Einsatz von Reinigungsmittel reinigen. -
Seite 52: Photovoltaik-Anlage Und Batterie Stromlos Schalten
Die Benutzeroberfläche des Wechselrichters aufrufen. Im Login-Bereich mit Benutzer Kunde oder Techniker und dem jeweiligen Passwort anmelden. Den Menübereich Energiemanagement > Batteriemanagement > Service Mode aufrufen. Den Service Mode aktivieren. Auf die Schaltfläche Speichern klicken, um die Einstellungen zu speichern. ü... -
Seite 53: Abdeckungen An Der Batterie Demontieren
Abdeckungen an Die Befestigungsclips der oberen Ab- der Batterie de- deckung entfernen und die Abdeckung montieren abheben. Die linken und rechten Abdeckungen des Reserva Pro BMS nach oben schie- ben und abheben. Reserva Pro Die Kabel von den Befestigungsclips BMS ab- lösen. - Seite 54 Die MC4-Stecker (+/-) mit geeignetem Werkzeug lösen. Die Kabelverschraubung des Datenka- bels „INVERTER“ abschrauben. Die Verriegelung des RJ45-Steckers drücken und den Stecker abziehen. Bei Batterien im Parallelbetrieb die Datenkabel „Parallel IN“ und „Parallel OUT“ ebenfalls abschließen. Den Schutzleiter (PE) mit einem Schraubendreher (TX20) lösen.
- Seite 55 Den L‑förmigen Montagewinkel lösen. Die 4 Verriegelungen bis zum Anschlag herausziehen. Das Reserva Pro BMS parallel vom letzten Reserva Pro Modul abheben.
-
Seite 56: Neues Reserva Pro Modul Montieren
Neues Reserva Neues Reserva Pro Modul parallel auf- Pro Modul mon- setzen, bis das Reserva Pro Modul auf tieren beiden Seiten mit einem hörbaren Klick einrastet. Reserva Pro Die 4 Verriegelungen in die Ausgangs- BMS montieren position eindrücken. Das Reserva Pro BMS parallel auf das letzte Reserva Pro Modul aufsetzen, bis das BMS auf beiden Seiten mit ei- nem hörbaren Klick einrastet. -
Seite 57: Seitliche Abdeckungen An Der Batterie Montieren
Seitliche Abde- Die seitlichen Abdeckungen von oben ckungen an der einschieben, bis die Abdeckungen ein- Batterie montie- rasten. Reserva Pro Den Schutzleiter (PE) mit der mitgelie- BMS an- ferten Schraube M4x10 TX20 und ei- schließen nem Drehmoment von 3 Nm am Schutzleiter-Anschluss befestigen. -
Seite 58: Kabel Im Anschlussbereich Fixieren
Das Datenkabel mit einem hörbaren Klick am Datenkommunikations-An- schluss „Inverter“ anschließen. Die Überwurfmutter an der Kabelver- schraubung befestigen. Kabel im An- Die Kabel im integrierten Kabelkanal schlussbereich des Anschlussbereichs verlegen und fixieren mit den integrierten Kabelbindern fi- xieren. Montagewinkel VORSICHT! montieren Gefahr durch umstürzende Batteriesysteme bei unsachgemäßer Montage. -
Seite 59: Abdeckung Am Reserva Pro Bms Montieren
Den Montagewinkel mit den mitgelie- ferten Schrauben M5x10 TX20 und ei- nem Drehmoment von 5,3 Nm am BMS befestigen. Den Montagewinkel mit geeignetem Befestigungsmaterial (siehe Kapitel Auswahl des Befestigungsmaterials auf Seite 49) an der Wand montieren. Abdeckung am Die Abdeckung (oben) auf das Reserva Reserva Pro Pro BMS setzen und mit den mitgelie- BMS montieren... -
Seite 61: Inbetriebnahme
Inbetriebnahme... -
Seite 63: Photovoltaik-Anlage Einschalten
Photovoltaik-Anlage einschalten Photovoltaik- Den DC-Trenner der Batterie auf Anlage einschal- Schalterstellung „Ein“ schalten. Den Deckel des DC-Trenners mit ei- nem hörbaren Klick schließen und mit den Schrauben gegen unbefugtes Öff- nen sichern. Den Leitungs-Schutzschalter einschal- ten. Den DC-Trenner des Wechselrich- ters auf Schalterstellung „Ein“... -
Seite 64: Manueller Systemstart
Statusmeldungen über den inaktiven Zustand der Batterie werden auf der Be- gung bei Sys- nutzeroberfläche des Wechselrichters angezeigt. Eine Benachrichtigung über E- temabschaltung Mail kann in Fronius Solar.web aktiviert werden. Manueller Batte- Sobald wieder Energie zur Verfügung steht, starten der Wechselrichter und die riestart (Dark Batterie den Betrieb automatisch. -
Seite 65: Einstellungen - Benutzeroberfläche Des Wechselrichters
Für den Menüpunkt Gerätekonfiguration ist die Anmeldung mit dem Benutzer Techniker und dem Techniker-Passworts erforderlich. Inbetriebnahme Für die Inbetriebnahme wird die App Fronius Solar.start benötigt. Abhängig von mit der App dem Endgerät, mit dem die Installation durchgeführt wird, ist die App auf der je- weiligen Plattform erhältlich. -
Seite 66: Batterie In Der Benutzeroberfläche Des Wechselrichters Hinzufügen
Batterie in der Benutzeroberfläche des Wechsel- richters hinzufügen auf Seite hinzufügen. Der Netzwerk-Assistent und das Produkt-Setup können unabhängig voneinander durchgeführt werden. Für den Fronius Solar.web Installationsassistenten wird ei- ne Netzwerk-Verbindung benötigt. Ethernet: 169.254.0.180 open access point Die Verbindung zum Wechselrichter (LAN1) mit einem Netzwerkkabel (CAT5 STP oder höher) herstellen. -
Seite 67: Firmware-Update
Den Menübereich System > Update aufrufen. Die Firmware-Datei in das Datei hier ablegen Feld ziehen, oder über Datei auswählen auswählen. ü Update wird durchgeführt. Alle verfügbaren Updates werden auf der Produktseite und der „Fronius Down- load Suche“ unter www.fronius.com bereitgestellt. -
Seite 69: Anhang
Anhang... -
Seite 71: Pflege, Wartung Und Entsorgung
Pflege, Wartung und Entsorgung Reinigung Die Oberflächen des Batteriesystems bei Bedarf mit einem feuchten Tuch abwi- schen. Keine Reinigungsmittel, Scheuermittel, Lösungsmittel oder Ähnliches zum Reini- gen verwenden. Wartung Das Gerät ist wartungsfrei. Service-Tätigkeiten dürfen nur vom technischen Fachpersonal durchgeführt werden. Erzwungene Die erzwungene Nachladung zum Schutz gegen Tiefentladung erfolgt automa- Nachladung... -
Seite 72: Garantiebestimmungen
Garantiebestimmungen Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind unter www.fronius.com/ garantie solar/garantie aufrufbar. -
Seite 73: Technische Daten
Technische Daten Fronius Reserva Allgemeine Daten Pro 12.0 56,6 Ah Nutzbare Kapazität Max. Ladestrom -20 °C bis -10 °C 2,6 A -10 °C bis 5 °C 13,4 A 5 °C bis 10 °C 20,2 A 10 °C bis 15 °C 33,7 A 15 °C bis 48 °C... -
Seite 74: Allgemeine Daten
212,5 V Betriebsspannungs-Bereich 165 - 240 V Lade-/Entladeleistung 11,86 kW Max. auftretender Kurzschluss- 2,2 kA Strom Fronius Reserva Allgemeine Daten Pro 16.0 56,6 Ah Nutzbare Kapazität Max. Ladestrom -20 °C bis -10 °C 2,6 A -10 °C bis 5 °C 13,4 A 5 °C bis 10 °C... -
Seite 75: Fronius Reserva Pro 20
283,3 V Betriebsspannungs-Bereich 220 - 321 V Lade-/Entladeleistung 15,82 kW Max. auftretender Kurzschluss- 2,2 kA Strom Fronius Reserva Allgemeine Daten Pro 20.0 56,6 Ah Nutzbare Kapazität Max. Ladestrom -20 °C bis -10 °C 2,6 A -10 °C bis 5 °C 13,4 A 5 °C bis 10 °C... - Seite 76 Allgemeine Daten Max. Entladestrom (A) -20 °C bis -10 °C 6,7 A -10 °C bis 0 °C 13,4 A 0 °C bis 48 °C 50 A 48 °C bis 50 °C 2,6 A Kalendarische Lebensdauer (25 °C) 15 Jahre Zulässige Umgebungstemperatur -20 °C bis 50 °C Optimale Betriebstemperatur 15 °C bis 30 °C...
-
Seite 77: Fronius Reserva Pro 24
Elektrische Daten Max. auftretender Kurzschluss- 2,2 kA Strom Fronius Reserva Allgemeine Daten Pro 24.0 56,6 Ah Nutzbare Kapazität Max. Ladestrom -20 °C bis -10 °C 2,6 A -10 °C bis 5 °C 13,4 A 5 °C bis 10 °C 20,2 A 10 °C bis 15 °C... -
Seite 78: Fronius Reserva Pro 28
425 V Betriebsspannungs-Bereich 330 - 481 V Lade-/Entladeleistung 23,73 kW Max. auftretender Kurzschluss- 2,2 kA Strom Fronius Reserva Allgemeine Daten Pro 28.0 56,6 Ah Nutzbare Kapazität Max. Ladestrom -20 °C bis -10 °C 2,6 A -10 °C bis 5 °C 13,4 A 5 °C bis 10 °C... -
Seite 79: Fronius Reserva Pro 32
495,8 V Betriebsspannungs-Bereich 385 - 562 V Lade-/Entladeleistung 27,69 kW Max. auftretender Kurzschluss- 2,2 kA Strom Fronius Reserva Allgemeine Daten Pro 32.0 56,6 Ah Nutzbare Kapazität Max. Ladestrom -20 °C bis -10 °C 2,6 A -10 °C bis 5 °C 13,4 A 5 °C bis 10 °C... - Seite 80 Allgemeine Daten Max. Entladestrom (A) -20 °C bis -10 °C 6,7 A -10 °C bis 0 °C 13,4 A 0 °C bis 48 °C 50 A 48 °C bis 50 °C 2,6 A Kalendarische Lebensdauer (25 °C) 15 Jahre Zulässige Umgebungstemperatur -20 °C bis 50 °C Optimale Betriebstemperatur 15 °C bis 30 °C...
-
Seite 81: Erklärung Der Fußnote
Elektrische Daten Max. auftretender Kurzschluss- 2,2 kA Strom Erklärung der 99,5 % Entladetiefe (DoD), 0,25 C Lade- und Entladerate bei 25 °C. Fußnote Der Überstand der Stellfüße und des Montagewinkels wurde bei den Maßangaben nicht berücksichtigt. -
Seite 83: Abmessungen
Abmessungen... -
Seite 84: Fronius Reserva Pro
Fronius Reserva Pro...
