KNX
Lichtszenenfunktion. Umschaltung auf Lichtszenenfunktion auch
möglich durch nochmaligen „Drei-Tasten-Griff" (3s).
Lernen / Löschen eines Funk-Senders (nur 2094F)
Beim Lernen/Löschen eines Funk-Senders ist die Empfindlichkeit eines
Funk-Empfängers auf ca. 5 m reduziert. Der Abstand zwischen dem
Funk-Universal-Tastsensor 4fach und dem einzulernenden Funk-Sender
sollte deshalb zwischen 0,5 m und 5 m liegen.

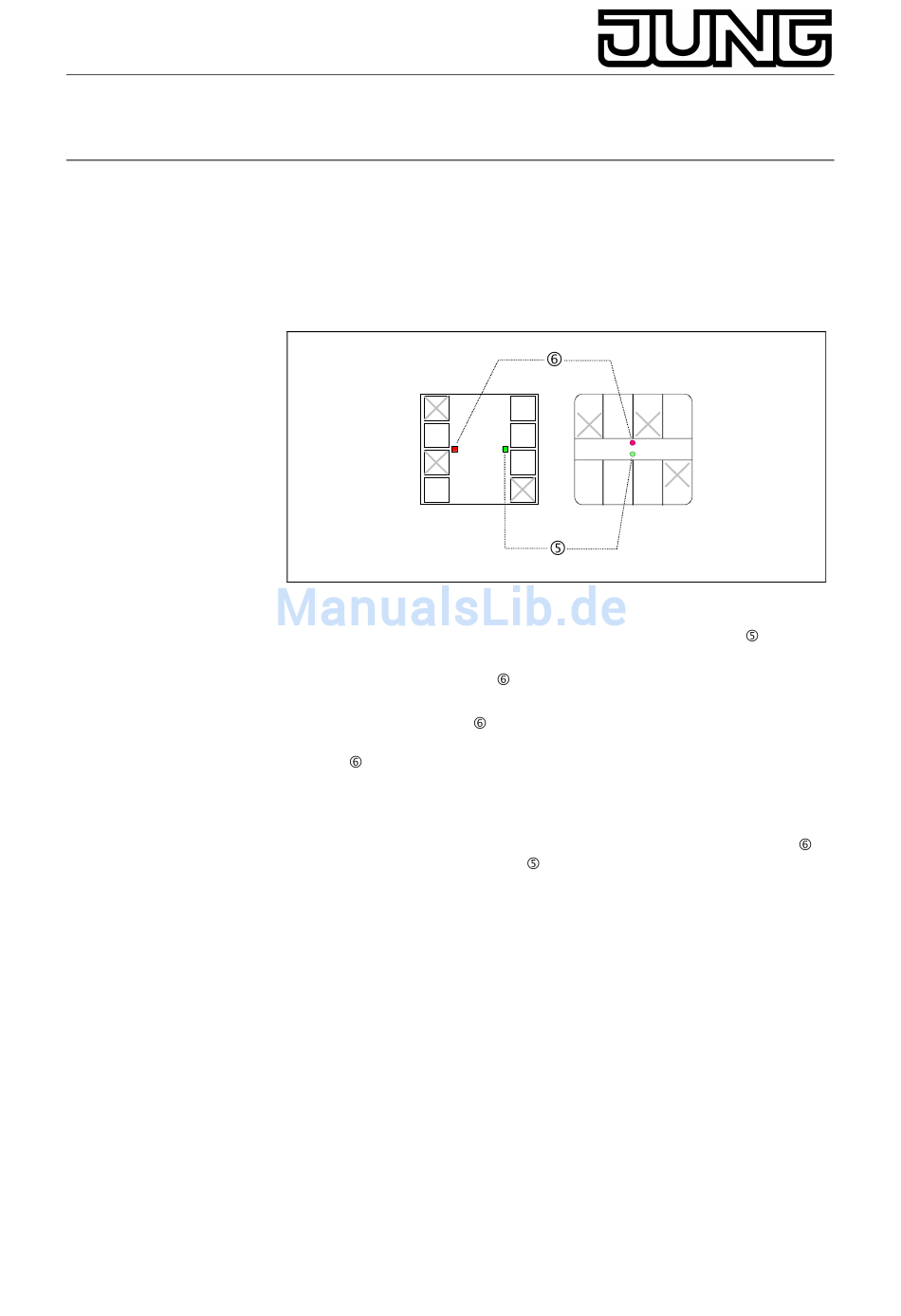

1. Aktivieren des Lern-/Löschmodus durch „Drei-Tasten-Griff" (Tasten
1,5,8). Tasten gedrückt halten bis die grüne Betriebs-LED
2. Kanalwahl durch drücken der gewünschten Kanal-Taste (1 – 8) am
Tastsensor bis rote LED
3. Gewünschte Wippe bzw. Lichtszenentaste eines Funk-Senders
drücken bis rote LED
schnell blinkt (Sender gelöscht). Nach 3 Sekunden erlischt die rote
LED
, die Wippe bzw. Lichtszenen ist gespeichert bzw. gelöscht.
Sollen weitere Sender eingelernt oder gelöscht werden, Schritte
2 und 3 wiederholen.
4. Deaktivieren des Lern-/Löschmodus erfolgt automatisch nach
1 Minute oder durch „Drei-Tasten-Griff" (Tasten 1,5,8). Rote LED
erlischt, grüne Betriebs-LED
4. Technische Daten
Tastsensor 1fach, 2fach, 4fach Standard/Universal
Funk-Universal-Tastsensor 4fach
Lichtszenen-Tastsensor 8fach
Versorgung
Anschluss
Leistungsaufnahme
Schutzart
Schutzklasse
Umgebungstemperatur
Lager-/Transporttemperatur
Nur Funk-Universal-Tastsensor 2094 F
Empfangsfrequenz
Funkreichweite
Art.-Nr.: ..207x NABS.., ..209x NABS..
2
1
1
3
4
6
5
2
7
8
blinkt.
dauerhaft leuchtet (Sender gelernt) oder
leuchtet.
: 21 – 32 V DC über UP-BA
: Anwenderschnittstelle 2 x 5polig
: max. 150 mW auf Standard BA
: IP 20
: III
: -5 °C bis +45 °C
: -25 °C bis +70 °C
: 433,42 MHz, ASK
: typ. 30 m (im Freifeld)
Tastsensoren
..2094 LZ.., ..207x F..
3
5
7
4
6
8
blinkt.
3
