TCO7SG-KIT
B. Trasmettitore TCO7SG-TX
Alimentazione del modulo TX:
ATTENZIONE:
assicurarsi di rimuovere la linguetta isolante prima di utilizzare il prodotto per la prima volta.
Tirare la linguetta isolante nella direzione della freccia per alimentare il trasmettitore TX:
Avvertenze per la sostituzione delle batterie:
-
Non invertire la polarità delle batterie.
-
Rispettare il tipo e il riferimento delle batterie originali.
-
Non ricaricare le batterie.
-
Smaltire le batterie esauste negli appositi contenitori.
Ponte radio 868MHz
LEDTX: LED di segnale TX
PROG.TX: Pulsante di programmazione TX
Morsettiera trasmettitore TX:
ATTENZIONE: un ingresso inusato deve essere shuntato e configurato in tutto o niente.
TX
Ingresso 1
Morsettiera
destra.
Q
Ingresso 2
TX
Morsettiera
sinistra.

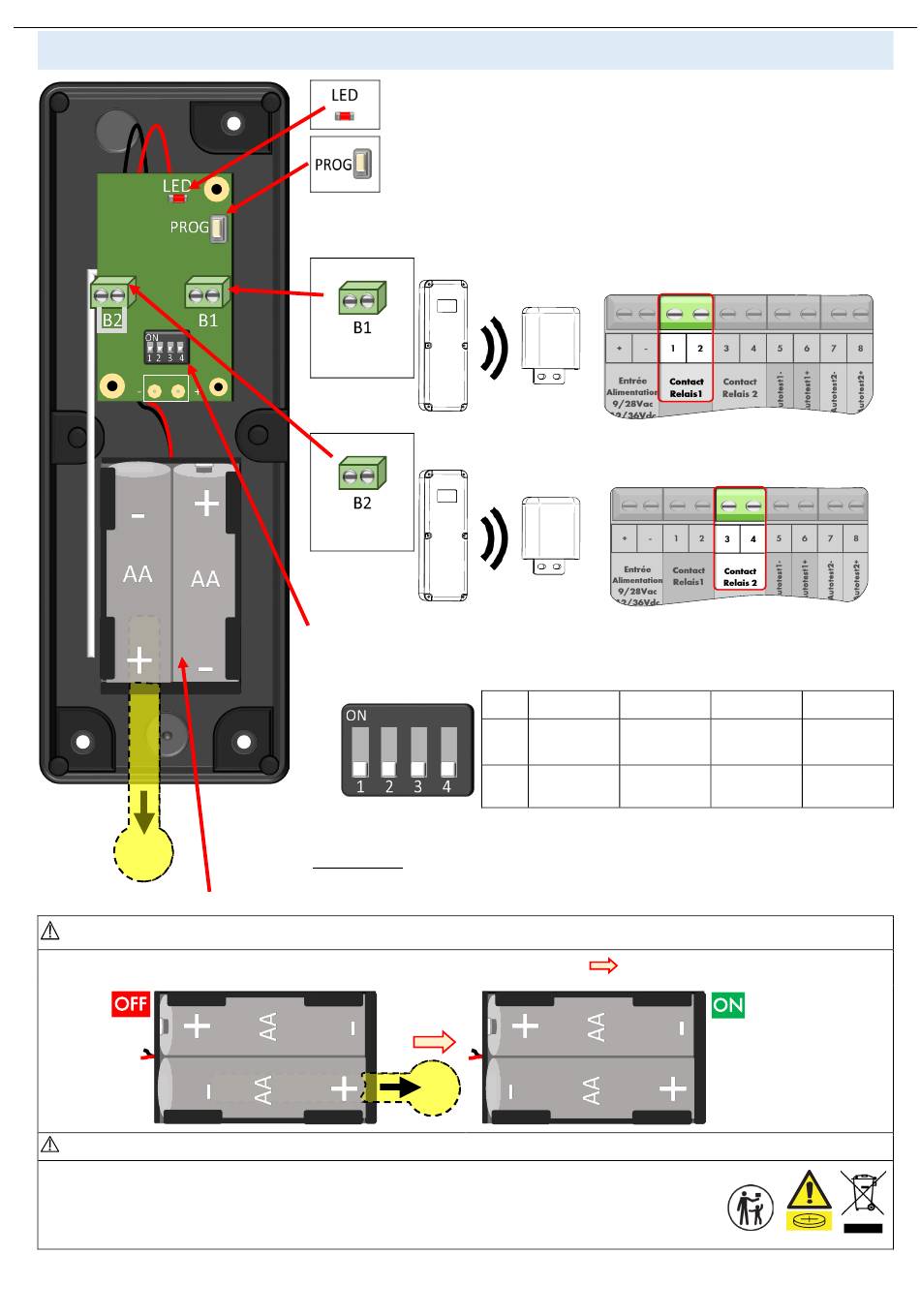

Configurazione DIP switch del trasmettitore TX:
Il DIP switch del trasmettitore TX consente di modificare i seguenti parametri:
ON
OFF
* Quando il prodotto è installato in un ambiente radio difficile, si consiglia di scegliere la
modalità a banda stretta (
DIP 2=ON
IMPORTANTE: Dopo qualsiasi modifica al DIP 2, è necessario riaccoppiare.
19
RX
Agisce sul contatto del relè 1 dell'RX:
Agisce sul contatto del relè 2 dell'RX:
RX
Stato DIP 1 DIP 2
Ingresso 2:
ON
Banda stretta*
8K 2Ω
Ingresso 2:
OFF
Banda larga
Tutto o niente
) per migliorare le trasmissioni radio.
ISTCO7SG-KIT_EU_1224
(Grassetto= per default)
DIP 3 DIP 4
Ingresso 1: 8K
Frequenza 1
2Ω
Ingresso 1:
Frequenza 2
Tutto o niente
