Glasfaser Audiostrom

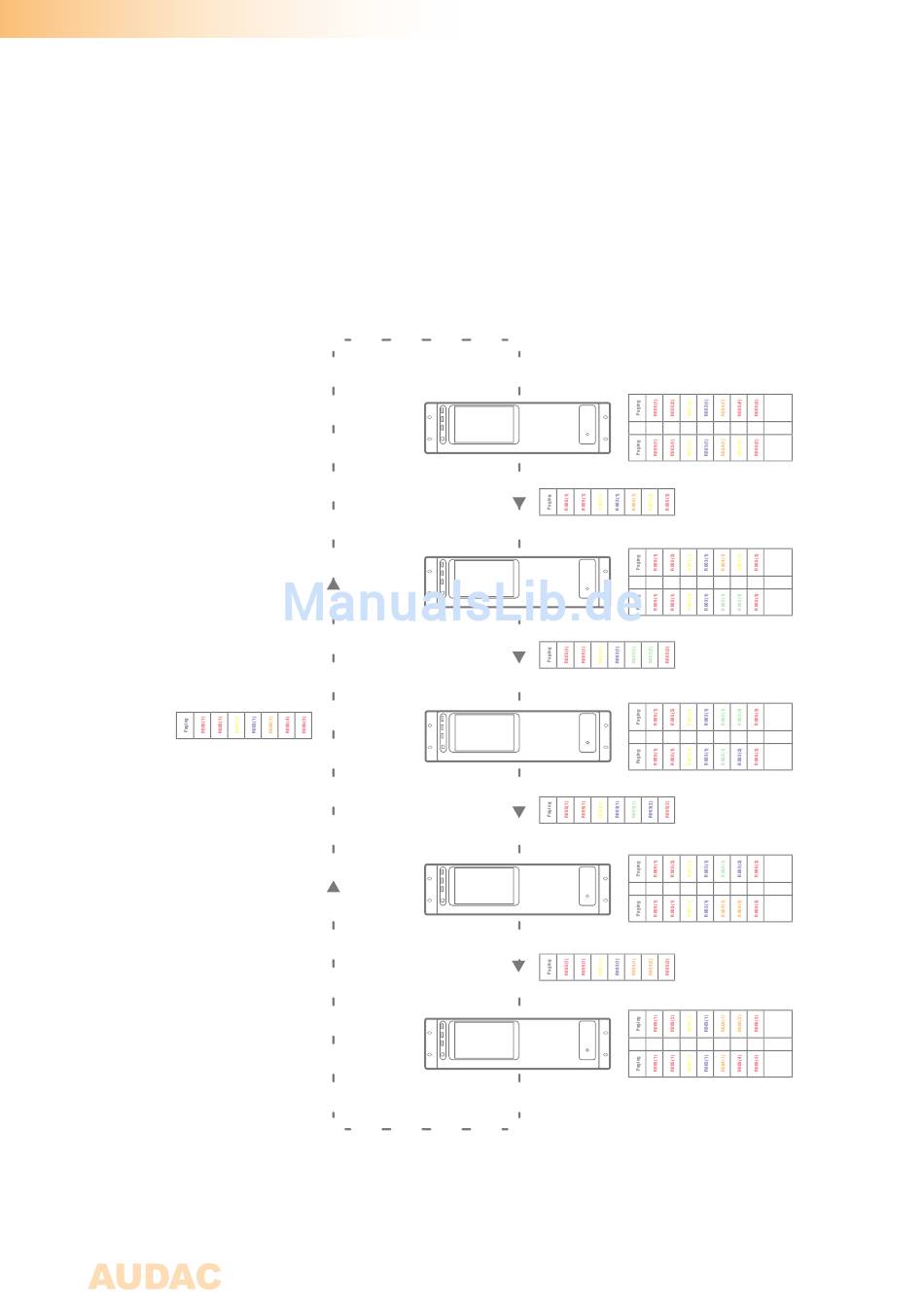

Nachstehendes Diagramm zeigt den Audiostrom eines Projekts, das 5 R2s über eine Glasfaserschnittstelle
kaskadiert und jedem R2 eine Adresse zwischen "R001" en "R005" zuweist. Neben jedem R2 werden die
Signale, die von der Glasfaser übertragen und empfangen werden, angezeigt. Und neben jeder Verbindungslinie
werden die Signale gezeigt, die in diesem Moment von der Glasfaser übertragen werden.
Diagramm
50
R001
R002
R003
R004
R005
Fiber audio flow
R2
Fb 1
Fb 2
Fb 3
Fb 4
Fb 5
Fb 6
Fb 7
Fb 8
R2
Fb 1
Fb 2
Fb 3
Fb 4
Fb 5
Fb 6
Fb 7
Fb 8
R2
Fb 1
Fb 2
Fb 3
Fb 4
Fb 5
Fb 6
Fb 7
Fb 8
R2
Fb 1
Fb 2
Fb 3
Fb 4
Fb 5
Fb 6
Fb 7
Fb 8
R2
Fb 1
Fb 2
Fb 3
Fb 4
Fb 5
Fb 6
Fb 7
Fb 8
In
Channel
Out
In
Channel
Out
In
Channel
Out
In
Channel
Out
In
Channel
Out
