Kapitel 8
Das R2-System kaskadieren
Dieses Kapitel erklärt die Glasfaser Verbindungsmöglichkeiten zwischen mehrere R2-Verstärker und führt Sie
durch einen Startup-Prozess eines Projektes mit 5 R2s die über eine Glasfaserschnittstelle kaskadiert sein.
Prinzip
Die (optionale) Glasfaserschnittstelle ermöglicht die Übertragung von 8 Stereo Audiosignalen und einem
Datenkanal über einen einzelnen Glasfaserleiter. Der Datenkanal wird automatisch übertragen und kann
auch nicht vom Benutzer konfiguriert werden. Andererseits können die 8 Stereo Audiokanäle die über
Glasfaserleiter übertragen werden, jedoch vom Benutzer konfiguriert werden.

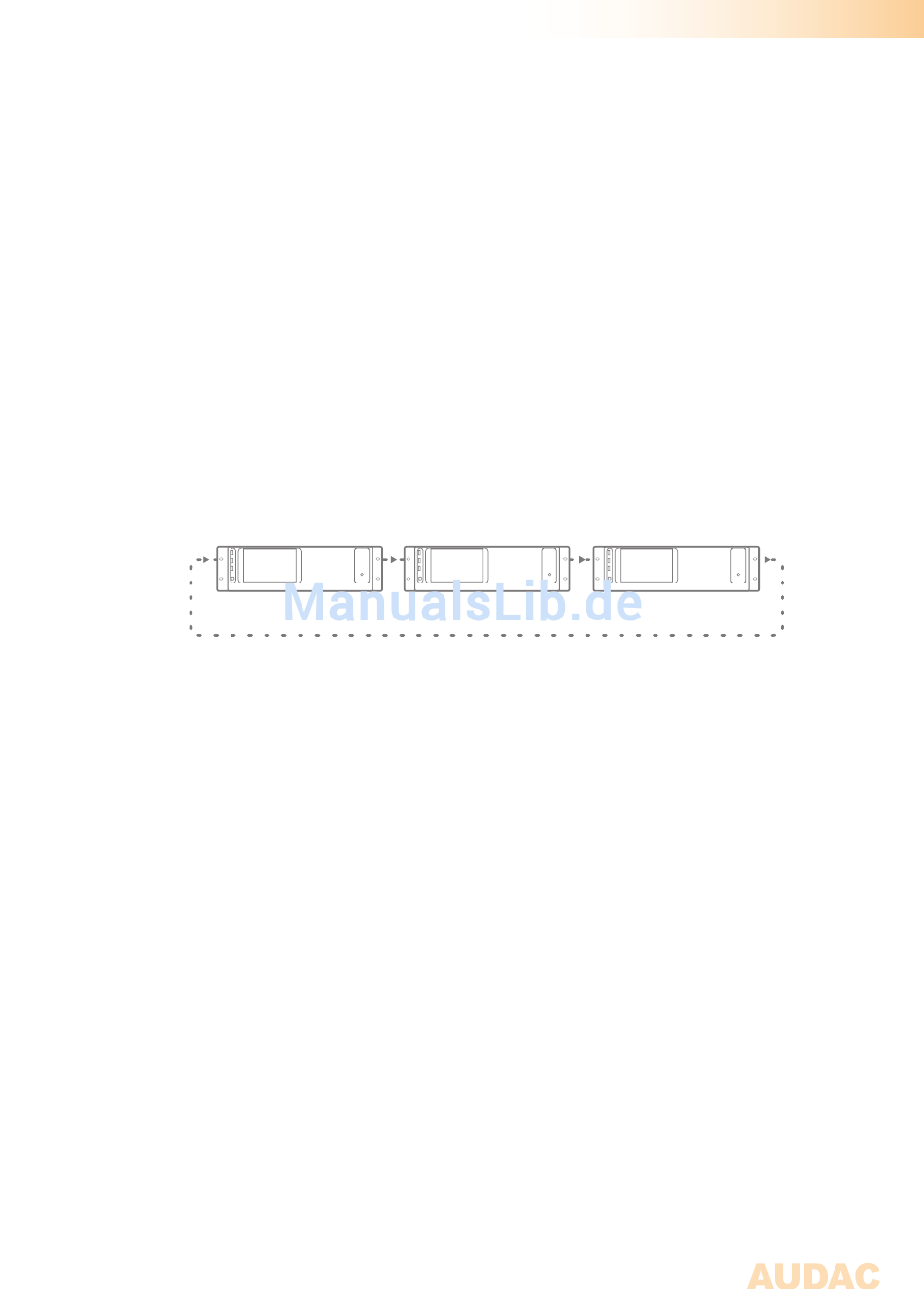

Der Betrieb der Glasfaserschnittstelle des R2-Systems ist vergleichbar mit der von einem Ringnetzwerk.
Das heißt, jedes R2 hat einen Glasfaser-Eingang und einen Glasfaser-Ausgang. Der Ring muss in allen
Umständen geschlossen sein; das kann erfolgen durch den Ausgang des ersten R2 mit den Eingang
des zweiten R2 zu verbinden. Der Ausgang des zweiten R2 muss dann mit dem Eingang des dritten R2
verbunden werden, und so weiter. Am Ende müssen Sie den Ausgang des letzten R2 mit dem Eingang des
ersten R2 verbinden. Auf diese Weise wird den Ring geschlossen und so ist das Netzwerk komplett.
R2
R2
R2
Zur Steuerung aller Funktionen jedes R2 in einem bestimmten Netzwerk, müssen Sie nur ein R2-System mit
Ethernet verbinden. Wenn mehrere R2s in einem Ringnetzwerk angeschlossen sind, wird ein Auswahlfeld
angezeigt in dem Sie das R2-System das Sie steuern wollen, wählen können.
Jeder R2 kann ein oder mehrere Eingangssignale über das Glasfaser-Ringnetzwerk übertragen. Die können
von gleich welchem Eingang des R2 kommen (Line-Eingang, PI Audioeingang, Digitale Eingang,...). Sie
können dieses Signal wählen durch im "Setup"-Menü das "Fiber settings"-Fenster zu öffnen.
Jedes Signal das über ein Glasfaser-Ringnetzwerk übertragen wird, kann wie alle anderen Eingänge auch
als reguläres Eingangssignal verwendet werden. Das kann mit einem Wandpanel gewählt werden und kann
an einer der Ausgangszonen gekoppelt werden.
Wenn ein R2 ein Audiosignal über ein Glasfaser-Ringnetzwerk überträgt, kann das Signal auf alle R2s oder auf
das nächste R2 im selben Netzwerk übertragen werden. Wenn Sie das Signal nur brauchen für das nächste
R2 in das Ringnetzwerk, kann das zweite R2 dieses Kanal verwenden zur Übertragung eines anderen Signals
auf das dritte R2-System, usw...
