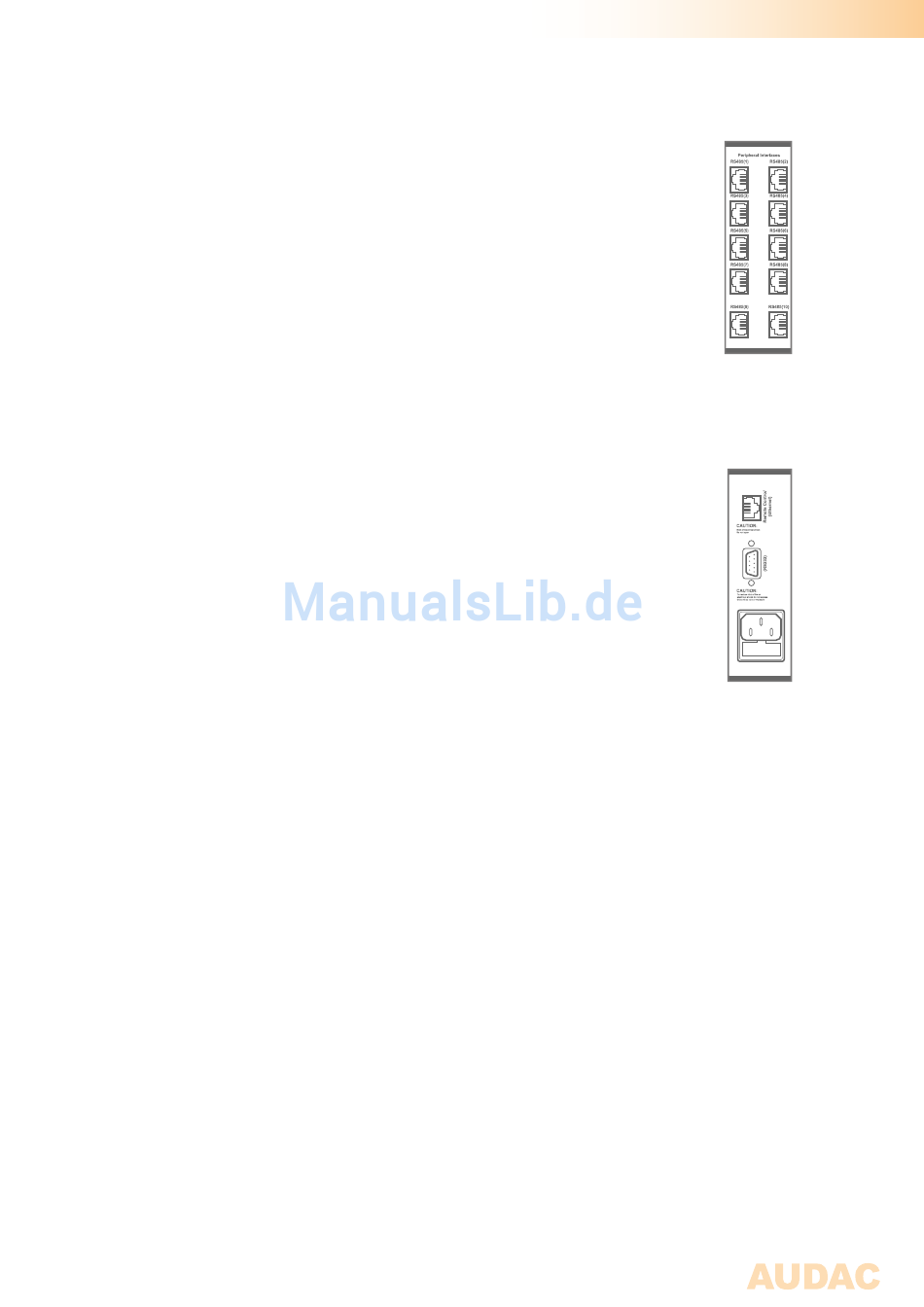

Anschlüsse für Peripheriegeräte
Zum Anschluss von Erweiterungen wie zusätzliche Wandsteuerungspanels oder
Ein –und Ausgangsmodulen stehen 10 RJ45-Anschlüsse zur Verfügung. Alle
dieser Anschlüsse übertragen RS485-Signale, wodurch der Verstärker von 10
verschiedenen Standorten aus gesteuert werden kann.
Über 8 von diesen Anschlüssen können digitale Audiosignale von zusätzlichen
Erweiterungsmodulen eingespeist werden.
Kontrolleports
Verbinden Sie diese RJ45-Buchse mit einem LAN-Netzwerk. Das ermöglicht
die Steuerung des R2 über Ethernet, durch ein Webbrowser oder ein anderes
Gerät mit Ethernet zu nutzen.
Der RS232-Anschluss kann zur Steuerung des R2 mit externen Controllern
benutzt werden. Hierdurch können Sie den R2 mit Ihrer Heimautomatisierung
verbinden und über Hardware anderer Hersteller, wie AMX oder Creston,
steuern.
Kapitel 3
Verdrahtung des Systems
Die Verdrahtung des Systems muss nach folgenden Vorschriften gemacht werden um einen guten Betrieb
Ihres Systems in allen Umstanden zu gewährleisten.
1.
Speaker-Kabel für verstärkte Zoneausgänge: Minimum 2x1.5 mm²
(Abstand > 15m: 2 x 2.5 mm²)
2.
Wandmontage Eingänge & Steuerapparatur
DW3018/4018
UTP/FTP Cat5 Kabel oder besser
DW5065
UTP/FTP Cat6 Kabel oder besser
APM
UTP/FTP Cat6 Kabel oder besser
3.
Musikquellen und Zoneausgänge auf Line-Pegel: müssen über ein Audiokabel und
Audio-Stecker von hoher Qualität.
4.
Ethernet-Anschluss: UTP/FTP Cat5-Kabel oder besser
15
