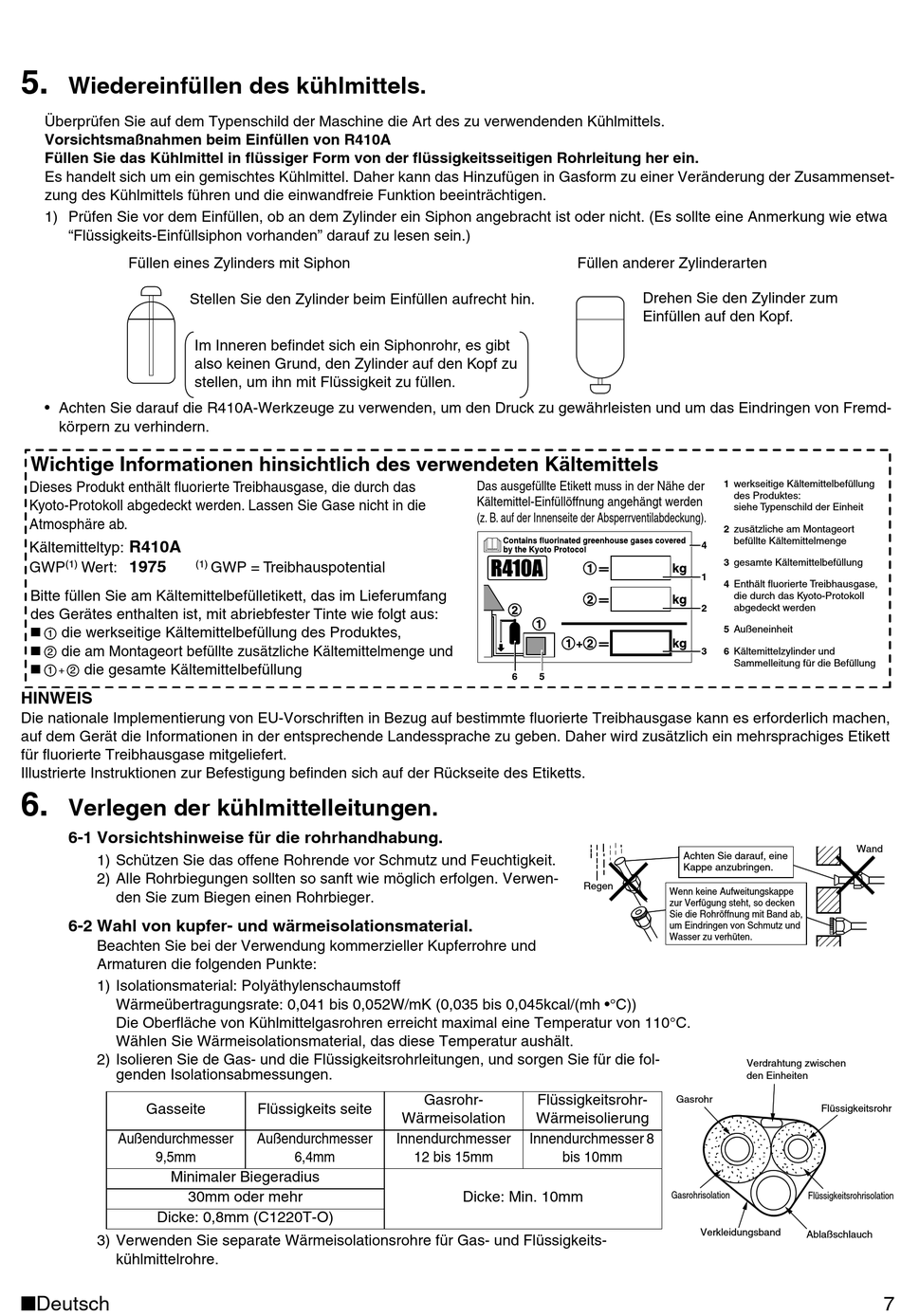

5.
Wiedereinfüllen des kühlmittels.
Überprüfen Sie auf dem Typenschild der Maschine die Art des zu verwendenden Kühlmittels.
Vorsichtsmaßnahmen beim Einfüllen von R410A
Füllen Sie das Kühlmittel in flüssiger Form von der flüssigkeitsseitigen Rohrleitung her ein.
Es handelt sich um ein gemischtes Kühlmittel. Daher kann das Hinzufügen in Gasform zu einer Veränderung der Zusammenset-
zung des Kühlmittels führen und die einwandfreie Funktion beeinträchtigen.
1) Prüfen Sie vor dem Einfüllen, ob an dem Zylinder ein Siphon angebracht ist oder nicht. (Es sollte eine Anmerkung wie etwa
"Flüssigkeits-Einfüllsiphon vorhanden" darauf zu lesen sein.)
Füllen eines Zylinders mit Siphon
Stellen Sie den Zylinder beim Einfüllen aufrecht hin.
• Achten Sie darauf die R410A-Werkzeuge zu verwenden, um den Druck zu gewährleisten und um das Eindringen von Fremd-
körpern zu verhindern.
Wichtige Informationen hinsichtlich des verwendeten Kältemittels
Dieses Produkt enthält fluorierte Treibhausgase, die durch das
Kyoto-Protokoll abgedeckt werden. Lassen Sie Gase nicht in die
Atmosphäre ab.
R410A
Kältemitteltyp:
(1)
1975
GWP
Wert:
Bitte füllen Sie am Kältemittelbefülletikett, das im Lieferumfang
des Gerätes enthalten ist, mit abriebfester Tinte wie folgt aus:
die werkseitige Kältemittelbefüllung des Produktes,
1
die am Montageort befüllte zusätzliche Kältemittelmenge und
2
die gesamte Kältemittelbefüllung
1 + 2
HINWEIS
Die nationale Implementierung von EU-Vorschriften in Bezug auf bestimmte fluorierte Treibhausgase kann es erforderlich machen,
auf dem Gerät die Informationen in der entsprechende Landessprache zu geben. Daher wird zusätzlich ein mehrsprachiges Etikett
für fluorierte Treibhausgase mitgeliefert.
Illustrierte Instruktionen zur Befestigung befinden sich auf der Rückseite des Etiketts.
6.
Verlegen der kühlmittelleitungen.
6-1 Vorsichtshinweise für die rohrhandhabung.
1) Schützen Sie das offene Rohrende vor Schmutz und Feuchtigkeit.
2) Alle Rohrbiegungen sollten so sanft wie möglich erfolgen. Verwen-
den Sie zum Biegen einen Rohrbieger.
6-2 Wahl von kupfer- und wärmeisolationsmaterial.
Beachten Sie bei der Verwendung kommerzieller Kupferrohre und
Armaturen die folgenden Punkte:
1) Isolationsmaterial: Polyäthylenschaumstoff
Wärmeübertragungsrate: 0,041 bis 0,052W/mK (0,035 bis 0,045kcal/(mh •°C))
Die Oberfläche von Kühlmittelgasrohren erreicht maximal eine Temperatur von 110°C.
Wählen Sie Wärmeisolationsmaterial, das diese Temperatur aushält.
2) Isolieren Sie de Gas- und die Flüssigkeitsrohrleitungen, und sorgen Sie für die fol-
genden Isolationsabmessungen.
Gasseite
Außendurchmesser
9,5mm
Minimaler Biegeradius
30mm oder mehr
Dicke: 0,8mm (C1220T-O)
3) Verwenden Sie separate Wärmeisolationsrohre für Gas- und Flüssigkeits-
kühlmittelrohre.
nDeutsch
Im Inneren befindet sich ein Siphonrohr, es gibt
also keinen Grund, den Zylinder auf den Kopf zu
stellen, um ihn mit Flüssigkeit zu füllen.
(1)
GWP = Treibhauspotential
Flüssigkeits seite
Außendurchmesser
6,4mm
Das ausgefüllte Etikett muss in der Nähe der
Kältemittel-Einfüllöffnung angehängt werden
(z. B. auf der Innenseite der Absperrventilabdeckung).
6
5
Gasrohr-
Flüssigkeitsrohr-
Wärmeisolation
Wärmeisolierung
Innendurchmesser
Innendurchmesser 8
12 bis 15mm
bis 10mm
Dicke: Min. 10mm
Füllen anderer Zylinderarten
Drehen Sie den Zylinder zum
Einfüllen auf den Kopf.
1 werkseitige Kältemittelbefüllung
des Produktes:
siehe Typenschild der Einheit
2 zusätzliche am Montageort
befüllte Kältemittelmenge
4
3 gesamte Kältemittelbefüllung
1
4 Enthält fluorierte Treibhausgase,
die durch das Kyoto-Protokoll
abgedeckt werden
2
5 Außeneinheit
3
6 Kältemittelzylinder und
Sammelleitung für die Befüllung
Achten Sie darauf, eine
Kappe anzubringen.
Regen
Wenn keine Aufweitungskappe
zur Verfügung steht, so decken
Sie die Rohröffnung mit Band ab,
um Eindringen von Schmutz und
Wasser zu verhüten.
Verdrahtung zwischen
den Einheiten
Gasrohr
Gasrohrisolation
Verkleidungsband
Wand
Flüssigkeitsrohr
Flüssigkeitsrohrisolation
Ablaßschlauch
7
