Montage
Lors du montage de la Présence INSTABUS ARGUS, observez les
points suivants :
• Montez le dispositif sur un support rigide pour éviter des erreurs de
commutation provoquées par un mouvement du capteur.
• Pour éviter un enclenchement involontaire du consommateur, choisir le
lieu de montage de telle sorte que la lampe connectée ne soit pas
montée directement dans la zone de détection du détecteur de présence.
• Eviter de monter l'appareil au-dessus d'une lampe (par ex. un lampadaire).
Le rayonnement thermique des lampes peut influencer la fonction du
capteur. La mesure de luminosité ne peut pas non plus être mesurée en
présence de lumière incidente directe. Si des lampes sont installées dans
la plage de détection de la Présence ARGUS INSTABUS et que la
puissance connectée est importante, observez suffisamment d'espace
(jusqu'à 3 m).

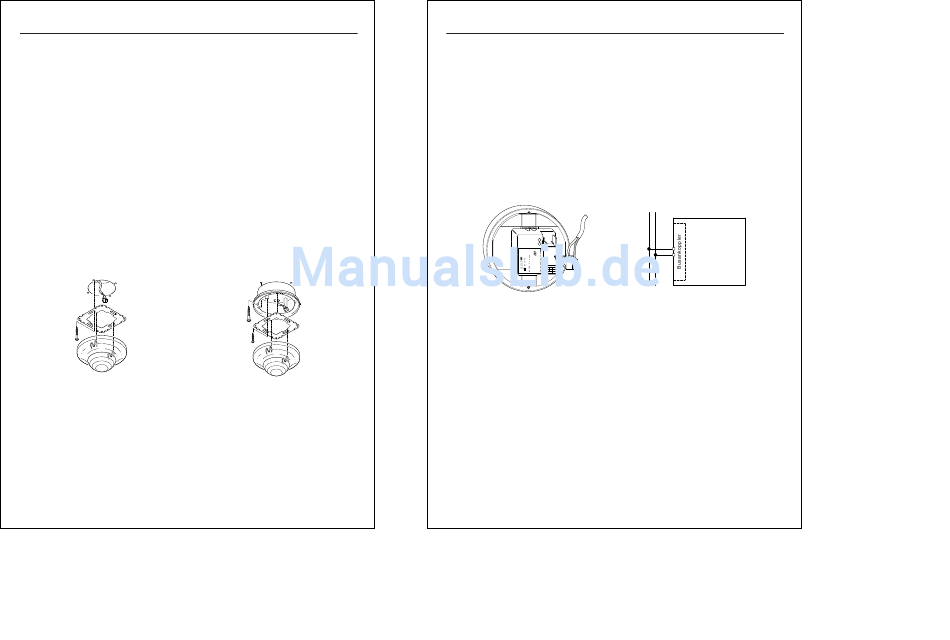

Montage encastré :
Lors du montage encastré, l'anneau de support contenu dans la livraison est
fixé à la boîte de 60 à l'aide de deux vis. Pour le montage apparent, l'anneau
est monté dans le boîtier apparent disponible en option (n° d'article 550619).
12:11 Seite 17
ARGUS Présence INSTABUS
Montage apparent :
17
V6305-581-02.qxd 28.06.2007
ARGUS Présence INSTABUS
Montage de plusieurs capteurs :
Au cas où il faudrait monter plusieurs appareils pour surveiller des pièces
plus grandes ou des couloirs plus longs, veiller à ce que les plages
dedétection des différents appareils se chevauchent. En cas d'utilisation de
la fonction infrarouge, veiller à une séparation spatiale des canaux
infrarouges. En cas de montage de plusieurs appareils pour une domaine,
paramétrer différents canaux (canaux 1 à 10) pour chaque appareil, ou bien
n'employer qu'un appareil central pouvant gérer les dix canaux.
Exemple de montage pour l`ARGUS Présence INSTABUS :
Le module de l´ARGUS présence est monté à l'aide d'une borne de
connexion de bus et verrouillé sur l'anneau.
Caractéristiques techniques
Tension nominale : DC 24 V (+6 V / -4 V)
Connexion au bus : à l'aide de la borne de connexion
Raccord électrique : max. 4,5 mA
Zone de surveillance : 360°
Nombre de niveaux : 6
Nombre de zones : 136 avec 544 segments d'enclenchement
Palpeur lumineux : réglable en continu via logiciel entre env. 10 et
1000 lux. En général, les valeurs mesurées par le
capteur divergent des rapports lumineux sur
l'emplacement principal d'utilisation (par ex. surface
de travail). L'étendue de ces divergences dépend
du lieu de montage du capteur, de la nature de la
pièce (réflexion des lampes, type de peinture et des
surfaces) et des moyens d'éclairage utilisés.
