RIKA Tele Control Bedienungsanleitung Seite 5

Wir empfehlen, eine Leitungslänge von 15 Meter nicht zu überschreiten
und einen Querschnitt zwischen 0,5 und 0,75 mm
Nach der Kabelverlegung führen Sie das Kabel durch die in der
Rückwand montierten Kunststoffverschraubung (Bild 4).

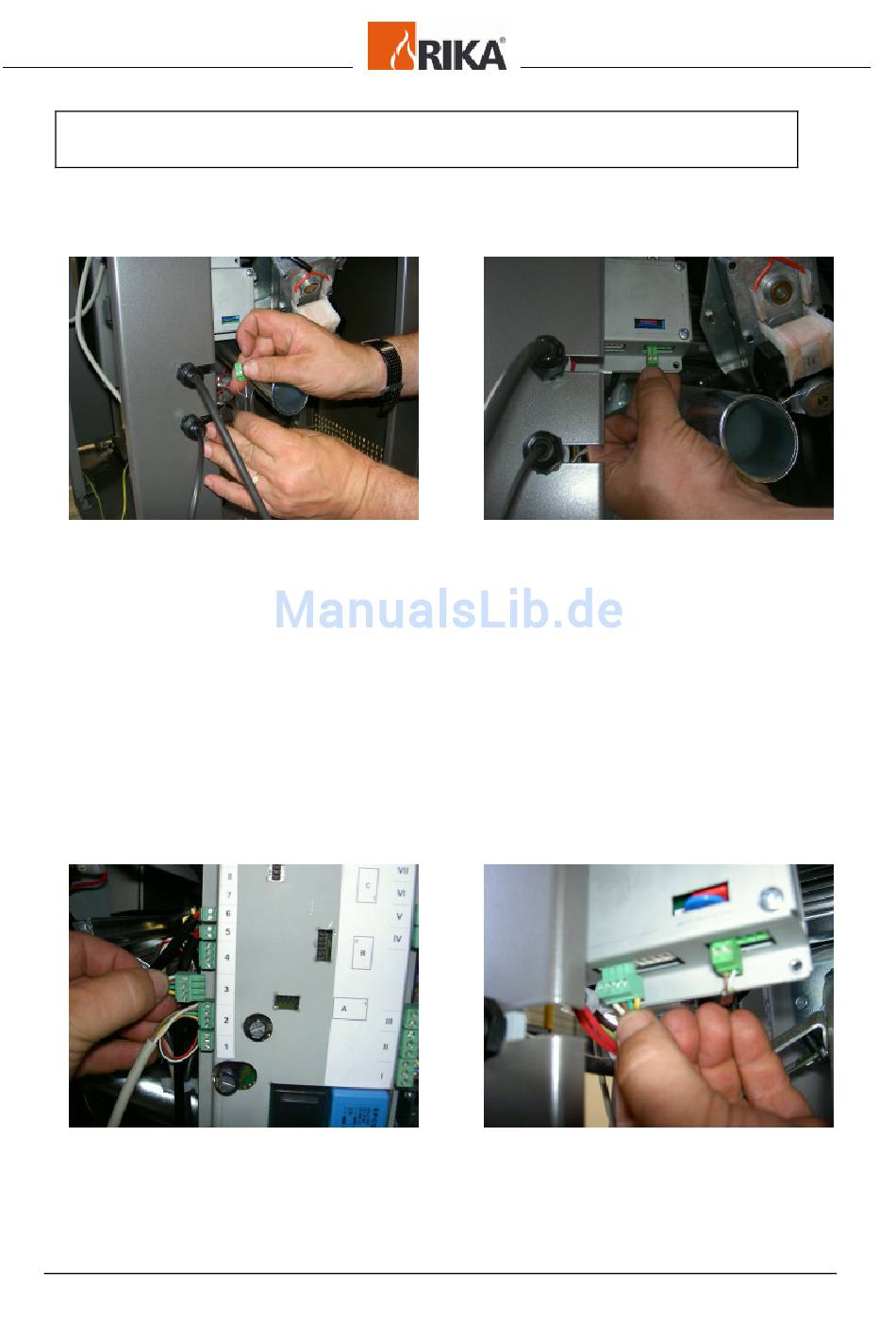

Bild 4: Tele Control,
Rückwanddurchführung,
Kabelverlegung
Montieren Sie jetzt den mitgelieferten 2-poligen Stecker am Kabel (die
beiden innen
Datenleitungen) und stecken Sie den Stecker an Platz „a,b" (Bild 5) der
Tele Control an.
Stecken Sie nun das mitgelieferte 4-polige Kabel mit den beiden Steckern
einmal an Position „3" (Bild 6) der Steuerplatine und einmal an Position
„X1" (Bild 7) der Tele Control an. Kabel in den Halterungen verlegen.
Bild 6: Steckerposition des 4-poligen
Kabels der Tele Control auf der
Steuerplatine
liegenden Litzen
Seite 5 von 8
2
zu verwenden.
Bild 5: Steckerposition
Telefonkabel der Tele Control
des Telefonsteckers
Bild 7: Steckerposition des
4-poligen Kabels auf der
Tele Control
sind die
