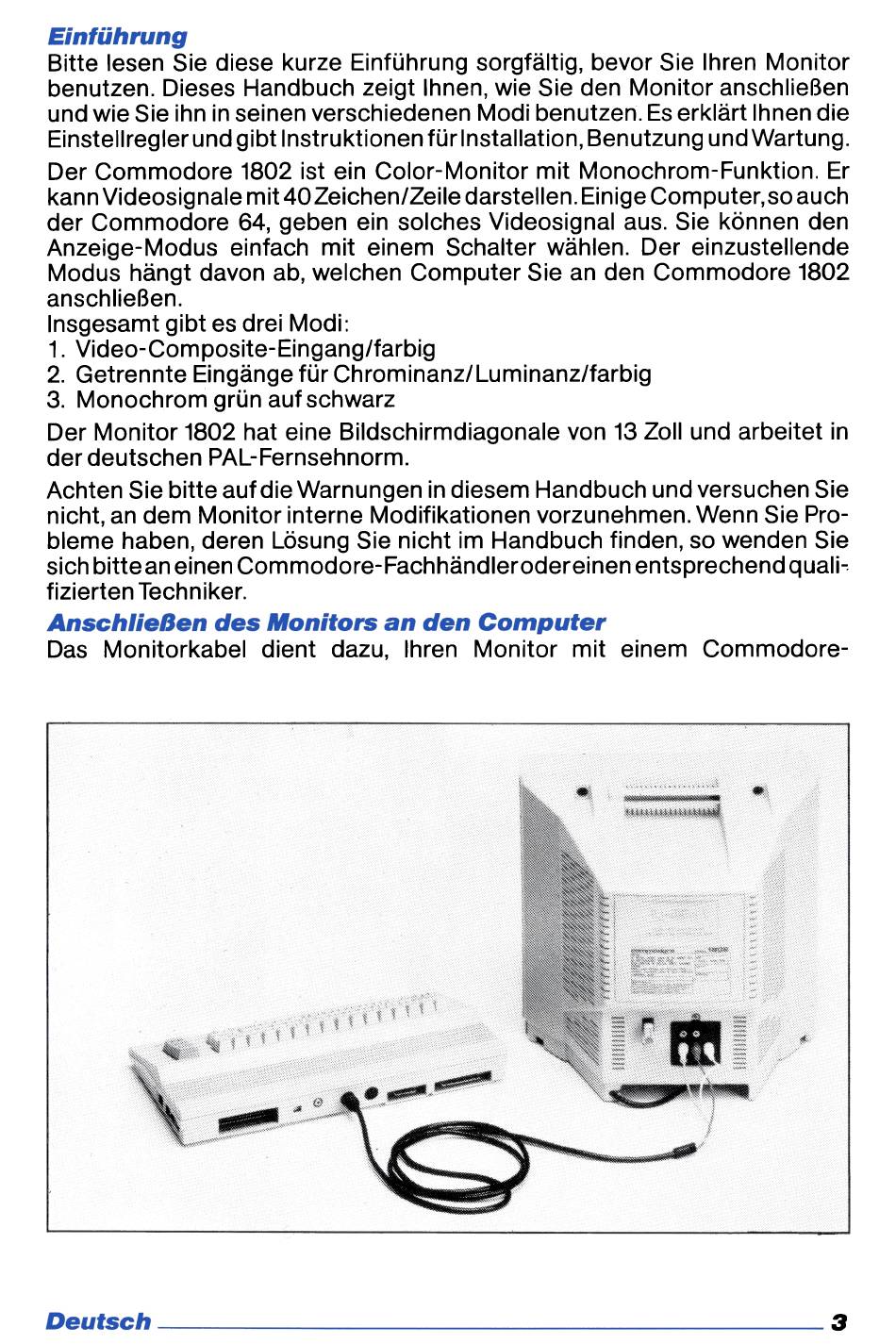

Commodore 1802 Bedienungsanleitung Seite 5

Einführung
Bitte lesen Sie diese kurze Einführung sorgfältig, bevor Sie Ihren Monitor
benutzen. Dieses Handbuch zeigt Ihnen, wie Sie den Monitor anschließen
und wie Sie ihn in seinen verschiedenen Modi benutzen. Es erklärt Ihnen die
Einstellregler und gibt Instruktionen für Installation, Benutzung und Wartung.
Der Commodore 1802 ist ein Color-Monitor mit Monochrom-Funktion. Er
kann Videosignale mit 4 0 Zeichen/Zeile darstellen. Einige Computer, so auch
der Commodore 64, geben ein solches Videosignal aus. Sie können den
Anzeige-Modus einfach mit einem Schalter wählen. Der einzustellende
Modus hängt davon ab, welchen Computer Sie an den Commodore 1802
anschließen.
Insgesamt gibt es drei Modi:
1. Video-Composite-Eingang/farbig
2. Getrennte Eingänge für Chrominanz/Luminanz/farbig
3. Monochrom grün auf schwarz
Der Monitor 1802 hat eine Bildschirmdiagonale von 13 Zoll und arbeitet in
der deutschen PAL-Fernsehnorm.
Achten Sie bitte auf die Warnungen in diesem Handbuch und versuchen Sie
nicht, an dem Monitor interne Modifikationen vorzunehmen. Wenn Sie Pro­
bleme haben, deren Lösung Sie nicht im Handbuch finden, so wenden Sie
sich bittean einen Commodore-Fachhändlerodereinen entsprechend quali­
fizierten Techniker.
A n sch ließ en des M onitors an den C o m p u ter
Das Monitorkabel dient dazu, Ihren Monitor mit einem Commodore-
D eutsch
3
