For at finde ud af, hvilken kabeltype De skal bruge, kan De gennemgà for-
anstàende tabel og undersoge audio/video stikkene pà Deres computer.
J computerens manual kan De se, hvor disse stik er piacerei.

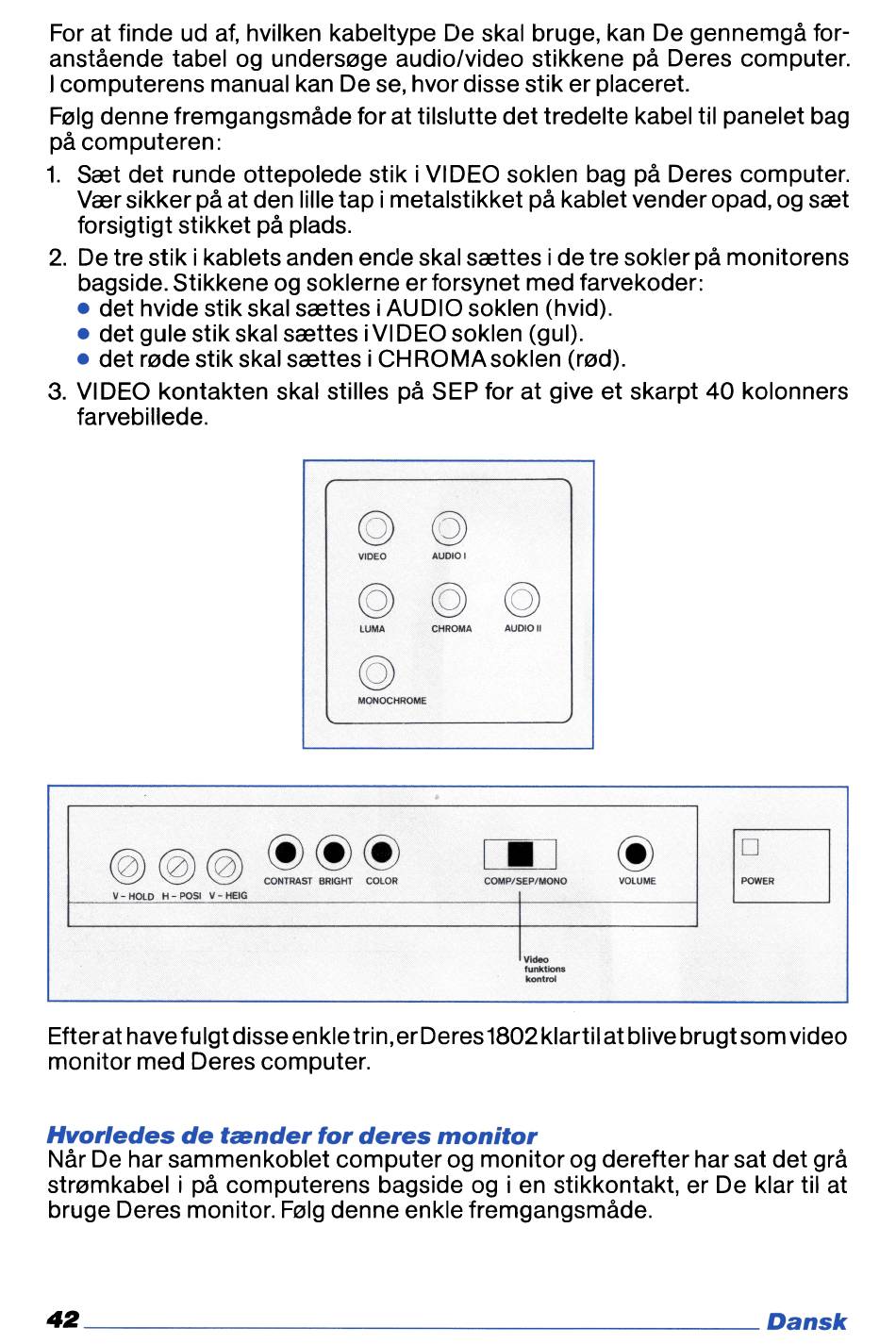

Folg denne fremgangsmade for at tilslutte det tredelte kabel til panelet bag
pà computeren:
1. Säet det runde ottepolede stik i VIDEO soklen bag pà Deres computer.
Vaer sikker pà at den lille tap i metalstikket pà kablet vender opad, og säet
forsigtigt stikket pà plads.
2. De tre stik i kablets anden ende skal saettes i de tre sokler pà monitorens
bagside. Stikkene og soklerne er forsynet med farvekoder:
• det hvide stik skal saettes i AUDIO soklen (hvid).
• det gule stik skal saettes i VI DEO soklen (gul).
• det rode stik skal saettes i CHROMAsoklen (rod).
3. VIDEO kontakten skal stilles pà SEP for at give et skarpt 40 kolonners
farvebillede.
MONOCHROME
© © < § > □
V-HOLD H-POSI V-HEIG
E <D
¡EP/MONO VOLUME
funktions
kontrol
Efterat have fulgt disse enkletrin,erDeres1802klartilatblivebrugt som video
monitor med Deres computer.
H vorledes d e tæ n d er for deres m o n ito r
Nâr De har sammenkoblet computer og monitor og derefter har sat det grä
stromkabel i pà computerens bagside og i en stikkontakt, er De klar til at
bruge Deres monitor. Folg denne enkle fremgangsmäde.
