Montageanleitung
Montage des Panelmessgeräts
1. Die Abmessungen des 461950 sind:
ÿ Messgerät: 3,78 x 1,89 x 4,33 Zoll (92 x 42 x 90 mm)
ÿ Blende: 3,78 x 1,89 x 0,2 Zoll (96 x 48 x 5,1 mm)
2. Bereiten Sie einen Plattenausschnitt mit den folgenden Abmessungen vor: 3,62 x 1,77" (92 x 45 mm).
3. Der Drehzahlmesser passt in einen standardmäßigen 1/8-DIN-Ausschnitt. Es wird Befestigungsmaterial mitgeliefert, das an den
Seiten des Messgeräts befestigt wird. Die an der Montagehalterung angebrachten Schrauben sollten an der Rückseite der
Platte festgezogen werden (vermeiden Sie ein zu festes Anziehen, da sich das Messgerätegehäuse sonst verbiegen kann).
Näherungsschalter Modell 461955 Montage
Befestigen Sie den Näherungsschalter mithilfe der Befestigungslöcher an der gewünschten Oberfläche. Der Sensor ist die Seite des
Schalters, die ein sich bewegendes Metallobjekt wie einen Zahnradzahn oder ein Lüfterblatt erkennt. Die Sensorseite des Schalters

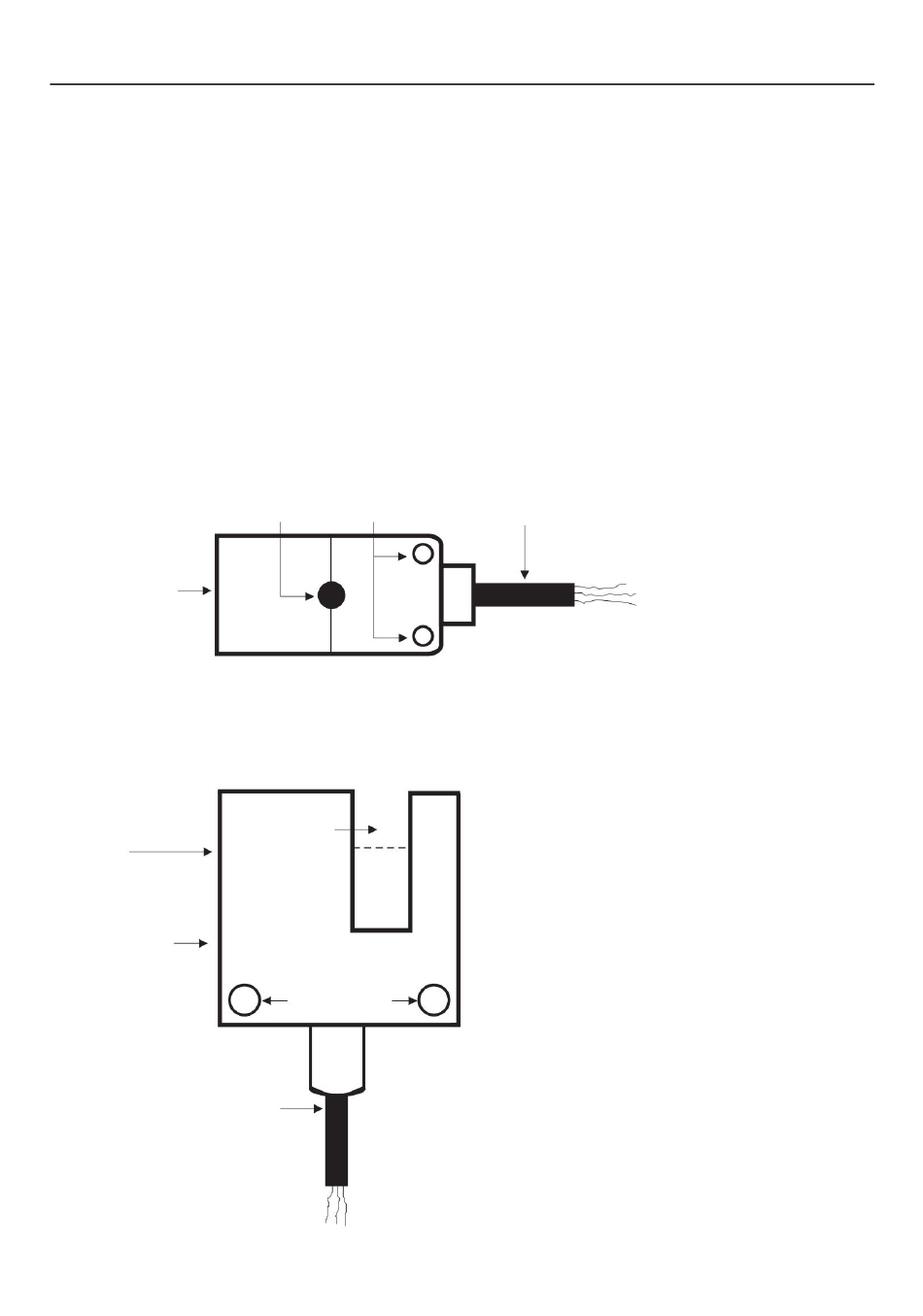

ist mit einem X gekennzeichnet und befindet sich auf der dem Kabel gegenüberliegenden Seite des Schalters. Siehe das Diagramm
der Draufsicht unten. Der Näherungsschalter muss so montiert werden, dass das erkannte Objekt innerhalb von 0,16 Zoll (4 mm) an
der Sensorseite des Schalters vorbeigeht. Die Impuls-LED leuchtet, wenn der Sensor ein Metallobjekt erkennt.
Sensor
Photoelektrischer Sensor Modell 461957 Montage
Befestigen Sie den fotoelektrischen Sensor mithilfe der Befestigungslöcher an der gewünschten Oberfläche. Der Lichtstrahl wird in
der Nut erzeugt und erkannt (siehe gepunktete Linie im Diagramm unten). Das zu prüfende Objekt muss in der Nut hindurchgehen,
damit der Lichtstrahl unterbrochen werden kann.
Leistung/Erkennung
LEDs
Empfindlichkeit
Anpassen
Pulse LED-Befestigungslöcher
Sensor
+
Montagelöcher
Kabel
Verkabelung
+
+
+
3
