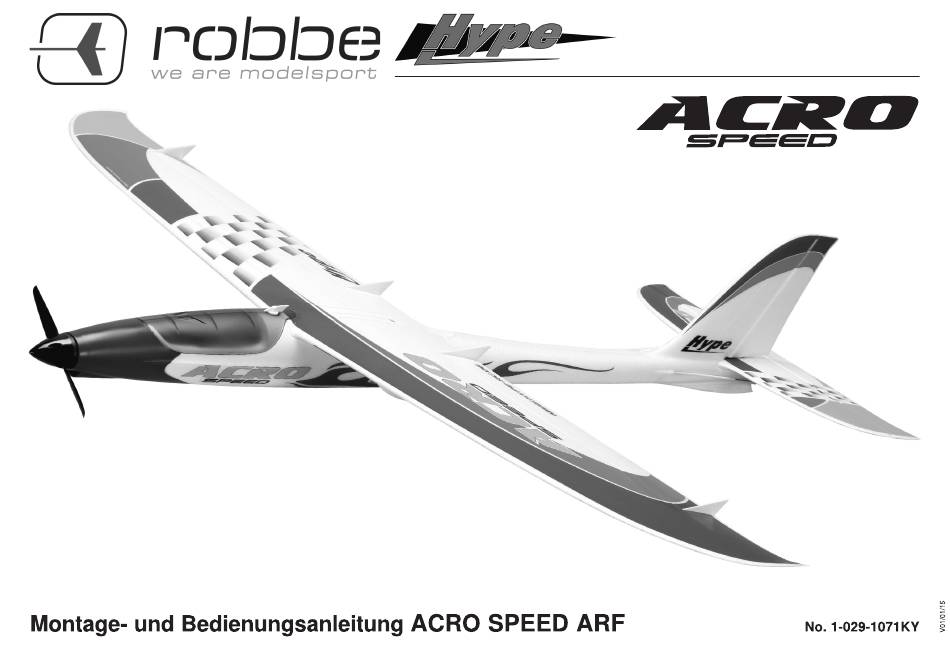

ROBBE Hype ACRO SPEED ARF Montage- Und Bedienungsanleitung
Verwandte Anleitungen für ROBBE Hype ACRO SPEED ARF
Inhaltszusammenfassung für ROBBE Hype ACRO SPEED ARF
- Seite 1 OäädS OBOV 6unuelues6unue!peg pun -e6e1uovy AYLLOL-6ZO-L •ON GCICIC)U...
- Seite 2 Wir sind ständig bemüht, unsere Produkte der neuesten Entwicklung anzupassen. Informieren Sie Haftungsausschluss sich bitte über technische Verbesserungen, Updates und Aktualisierungen der Dokumentation im Modellbeschreibung / Technische Daten / RC-Funktionen Internet unter der jeweiligen Produktbeschreibung auf unserer Homepage www.robbe.com. Wichtige Informationen Sicherheitshinweise Modellbetrieb Erläuterung der Fachbegriffe Lieferumfang / Erforderliches Zubehör...
- Seite 3 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY Hiermiterklärt die robbe ModellsportGmbH & Co. KG, dass sich dieses Gerät in Übereinstimmungmit den grundlegendenAnforderungenund anderenrelevantenVorschriftender entsprechenden CE Richtlinien befindet. Die Original-Konformitätserklärung finden Sie im Internet unter www.robbe.com, bei der jeweiligen Gerätebeschreibung unter „Downloads"...
- Seite 4 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY Modellbeschreibung ACRO SPEED ARF HiSpeed-Elektro-Hotliner Bedingt durch den hohen Vorfertigungsgrad, lässt sich das Modell mit nur wenigen Handgrif- Einteilige Tragfläche mit zahlreichen Carbon-Verstärkungen fen innerhalb kürzester Zeit flugfertig aufbauen. Skywalker 40A UBEC LiPo-BrushIess-RegIer von Hobbywing In der Luft ist der Acro Speed beinahe schon waffenscheinpflichtig...! Seine hohe Durchzugs-...
- Seite 5 Eigentümers Oder das Annähern an privaten Grund angesehen werden. Sie, als Betreiber des mehr verwenden! Entweder im robbe Service überprüfen lassen Oderersetzen. Modells, sind allein und vollumfänglich für Ihr Handeln verantwortlich. Durch Nässe Oder Absturz können versteckte Fehler entstehen, welche nach kurzer Betriebszeit zu...
- Seite 6 - Geschäumte Formteile für Rumpf, Tragfläche und Heckleitwerk aus HypoDur0 - Kabinenhaube Luftschraube Luftschraubenmitnehmer - Spinner - 4 Micro-Servos Brushless-Motor Montagematerial - LiPo-Brushless-Regler - Bau- und Betriebsanleitung Erforderliches Zubehör Fernsteuersystem ab 5 Kanäle z. B. T6J+2006GS Best. I-F4103 LiPo-Akku ROXXY Evo 4-2200 Best.
- Seite 7 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY Abbildung Abbildungen 2 und 3: Setzen Sie das Höhenleitwerk in die Aussparung unter dem Seitenleitwerk und sichern Sie es von Um das Höhenruder leichtgängig zu machen, bewegen Sie unten mit der Schraube M4x35mm.
- Seite 8 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY Montage ACRO SPEED ARF 1. Das Leitwerk —Justierung der Anlenkgestänge Abbildungen 6 und 7: Abbildung Stellen Servos neutral. Ruder müssen ebenfalls exakt neutral stehen. Die Schrauben der Gabelköpfe nur mäßig festziehen, damit Gegebenenfalls die Gabelköpfe so lange verdrehen, bis die korrekte Länge am Gestänge erreicht ist.
- Seite 9 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY Montage ACRO SPEED ARF 2. Die Luftschraube Abbildung Die Abbildung zeigt die Teile und die Reihenfolge des Zusammenbaus der Luftschraube: Spinnerrückwand U-Scheibe 1 Spinnerkappe Spinner- Klemmwelle Muffe Luftschraube U-Scheibe Mutter Schrauben Abbildungen 2 und 3: Abbildung...
- Seite 10 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY Montage ACRO SPEED ARF 2. Die Luftschraube Abbildung Abbildung Abbildung Sichern Luftschraubeneinheit duch Festziehen Abschließend Wird die Spinnerkappe (H) mit den zwei Die Abbildung zeigt die komplett montierte Luftschraube mit Mutter Schrauben (l) an der Spinnerrückwand befestigt.
- Seite 11 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY RC-Einbau ACRO SPEED 3. Empfohlener RC-Einbau Abbildung Abbildung Abbildung Nehmen Sie die Kabinenhaube vom Rumpf ab, indem Sie Die Abbildung zeigt das Verkabelungsbeispiel für den Emp- Befestigen Sie die Tragfläche mit den Schrauben M4x20mm die Haubenverrieglung um 900 drehen und die Haube nach fänger.
- Seite 12 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY Routineüberprüfungen vor dem Erstflug 1. Der Schwerpunkt (C.G. = Center of Gravity) 2. Die Ruderausschläge Querruder C. G. 68mm 13mm 13mm Seitenruder 25mm 25mm Der Schwerpunkt C.G. befindet sich im Abstand von 68mm von der Flächenvorderkante Höhenruder 12mm gemessen.
- Seite 13 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY Flugvorbereitung Die ersten Flüge Richtige Vorgehensweise vor dem Start Stellen Sie sich immer hinter bzw. rechtwinklig zum Modell, um falsche Steuerkommandos vermeiden. I. Einen Tag mit absoluter Windstille bzw. nur leichtem Wind abwarten. Gewöhnen Sie sich langsam an das Modell.
- Seite 14 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY Art.-Nr. Bezeichnung Art.-Nr. Bezeichnung Ersatzteile ACRO SPEED Rumpf Acro Speed 1-029-1090KY 1-029-1075KY Kabinenhaube Acro Vector 1-029-1091 Tragflächen Acro Speed 1-029-1077KY Spinner Acro Vector 1-029-1092KY BL-Motor Acro Speed 1-029-1080KY Servo Acro Vector 1-029-1094KY Luftschraube Acro Speed 1-029-1081...
- Seite 15 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY Technische Daten Skywalker-RegIer: Dauerstrom Spitzenstrom BEC-Modus BEC-Ausgang Zellenzahl Gewicht Abmessung Skywalker (max. 10 Sek.) LiPo NiMH Linear 5V/O.8A 5.5g 32x12x4,5 -12A Linear 5V/1A 2-3S 38x18x6 -12AE Linear 5V/2A 2-3S 38x18x7 -20A Linear 5V/2A 2-3S...
- Seite 16 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY 3. Verwendung des Flugreglers 4. Fehlerbehebung WICHTIG! Aufgrund unterschiedlicher Gaswege bei verschie- denen Fernsteuerungen kalibrieren Sie bitte den Gasweg vor Fehler Mögliche Ursache Lösung dem Erstflug! ÜberprüfenSie die Verbindung. Nach Einschalten arbeitet der Mo- Die Verbindung...
- Seite 17 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY 5. Programmieren des Reglers mit dem Sender (4 Schritte) Hinweis: Bitte beachten Sie das die Gaskurve auf 0%, der Gashebel auf Neutralposition und Auschlag auf 100% steht. 1. Programmiermodus starten 2. Programmpunkt wählen 3.
- Seite 18 Montage- und Bedienungsanleitung ACRO SPEED ARF No. 1-029-1071 KY...
- Seite 19 0031-10-59 13 594 van_Mouwerik@versatel.nl Norwegen Norwegian Modellers Box 2140 N-3103 Toensberg 0047-333 78 ooo 0047-333 78 001 per@modellers.com Österreich robbe Modellsport GES.mbH Hauptstraße 127 A-2123 Wolfpassing/HochIeithen 0043-1259-66-52 0043-1258-11-79 office@robbe.at Suisse robbe Futaba Service Hinterer Schürmattweg 25 CH-4203 Grellingen 0041-61-741 23 22...
- Seite 20 Gesellschafter: robbe Modellsport Beteiligungs GmbH Gießen / HRB 5793 • Geschäftsführer: Philip Janssen Irrtum und technische Anderungen vorbehalten • Copyright robbe Modellsport 2015 • Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung der robbe Modellsport GmbH & CO.KG...
