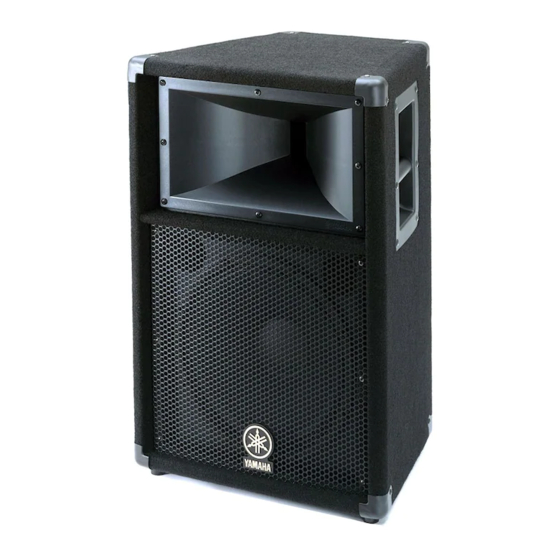

Yamaha S115IV Bedienungsanleitung

Yamaha S115IV Bedienungsanleitung

Speaker systems; subwoofer; crossover network

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 13
SPEAKER SYSTEMS
S112 IV /S115 IV /S115 IV A
SM10 IV /SM12 IV /SM15 IV
S112 IV S/S115 IV S/S115 IV AS/SM12 IV S
S112 IV -OAK/S115 IV A-OAK
SM10 IV -OAK/SM15 IV -OAK
SUBWOOFER
SW118 IV /SW118 IV S
CROSSOVER NETWORK
PN90
Owner's Manual
Mode d'emploi
Bedienungsanleitung
Manual de instrucciónes
Pro Audio & Digital Musical Instrument Division
P.O. Box 3, Hamamatsu, 430-8651, Japan
Thank you for purchasing a YAMAHA product. To obtain
maximum performance from your YAMAHA speaker system
and ensure many years of trouble-free operation, we recommend
that you read this Owner's Manual thoroughly before use.
Contents
Precautions ...................................................................... 2
Connecting the Speakers ................................................ 4
Specifications ................................................................... 6
Technical Data ...............................................................25

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Yamaha S115IV

  • Seite 1 Mode d’emploi Bedienungsanleitung Manual de instrucciónes Thank you for purchasing a YAMAHA product. To obtain maximum performance from your YAMAHA speaker system and ensure many years of trouble-free operation, we recommend that you read this Owner’s Manual thoroughly before use.
  • Seite 2: Precautions

    Precautions AVOID EXCESSIVE HEAT, HUMIDITY, DUST AND VI- MAKE SURE THE POWER IS OFF BEFORE MAKING BRATION OR REMOVING CONNECTIONS When choosing a location for your speakers, avoid the fol- Always turn the power switches of system components lowing: OFF prior to connecting or disconnecting cables. Failure to do so may result in damage to speakers as well as to con- •...
  • Seite 3 S112IV, S112IVS, SM10IV, SM12IV or SM12IVS and at 1. Remove the flathead screws from the top of the speaker. no higher than 120 cm for the S115IV, SM15IV and Note: The 3/8" flathead screws use a 7/32" hex wrench. S115IVS.
  • Seite 4: Connecting The Speakers

    All speaker models in this series have a nominal impedance of 8Ω. Since most power amplifiers are designed to provide stable performance at a load impedance of 4 or 8Ω, Yamaha recommends that no more than two 8Ω speaker systems be daisy-chained together.
  • Seite 5 CONNECTION EXAMPLE 2 This example shows audio connections for a system using SW118IV or SW118IVS Subwoofers and a PN90 Crossover Network. TWO-CHANNEL SPEAKER POWER AMPLIFIER SYSTEM PN90 LEFT TWO-CHANNEL MIXING GRAPHIC HIGH INPUT OUTPUT CONSOLE EQUALIZER SW118IV RIGHT SW118IVS LEFT TO POWER INPUTS AMP INPUTS...
  • Seite 6: Specifications

    Dimensions (W x H x D) SM10IV: 560 x 339 x 277 mm S112IV/S112IVS: 400 x 638 x 318 mm S115IV/S115IVS/S115IVA/S115IVAS: 475 x 712 x 362 mm SM10IV-OAK: SM12IV/SM12IVS: 643 x 402 x 344 mm SM15IV: 720 x 485 x 345 mm...
  • Seite 7: Caisson De Grave

    SW118 IV /SW118 IV S Circuit diviseur de fréquence PN90 Mode d’emploi Nous vous remercions d’avoir acheté ce produit YAMAHA. Pour obtenir les performances maximales de vos enceintes YAMAHA et garantir de nombreuses années d’utilisation sans problème, nous vous recommandons de lire attentivement tout ce mode d’emploi avant d’utiliser les enceintes.
  • Seite 8: Précautions

    Précautions Eviter toute chaleur, humidité, poussière et vibra- Vérifier que la chaîne est hors tension avant tout tions excessives. branchement ou débranchement Lors de la sélection de l’emplacement d’installation des Toujours couper (OFF) les interrupteurs d’alimentation enceintes, éviter les endroits suivants : des éléments de la chaîne avant de brancher ou de débrancher les câbles.
  • Seite 9 S112IV, S112IVS, SM10IV, SM12IV ou SM12IVS Remarque: Les vis à tête plate de 3/8 po. nécessitent une et à une hauteur maximale de 120 cm pour les S115IV, clé hexagonale de 7/32 po. Faire attention de ne pas retirer SM15IV et S115IVS.
  • Seite 10: Raccordement Des Enceintes

    Tous les modèles d’enceinte de cette série ont une impédance nominale de 8Ω. La plupart des amplificateurs de puissance étant conçus pour délivrer des performances stables à une impédance de charge de 4 ou de 8Ω, Yamaha recommande de ne pas raccorder plus de deux enceintes de 8Ω...
  • Seite 11 Exemple de raccordement 2 Le schéma ci-dessous montre les raccordements audio pour un système faisant intervenir des caissons de grave SW118IV ou SW118IVS et un circuit diviseur de fréquence PN90. Amplificateur de puissance à deux voies Enceinte PN90 Gauche Egaliseur Table de graphique à...
  • Seite 12: Fiche Technique

    Dimensions (L x H x P) SM10IV: 560 x 339 x 277 mm S112IV/S112IVS: 400 x 638 x 318 mm S115IV/S115IVS/S115IVA/S115IVAS: 475 x 712 x 362 mm SM10IV-OAK: SM12IV/SM12IVS: 643 x 402 x 344 mm SM15IV: 720 x 485 x 345 mm...
  • Seite 13 SUBWOOFER SW118 IV /SW118 IV S FREQUENZWEICHE PN90 Bedienungsanleitung Wir beglückwünschen Sie zum Kauf dieses YAMAHA-Geräts. Lesen Sie bitte vor der Inbetriebnahme diese Anleitung sorgfältig durch, damit Ihr YAMAHA-Lautsprecherssystems seine volle Leistung entfaltet und ein störungsfreier Betrieb gewährleistet ist. Inhalt Zur besonderen Beachtung ...........14...
  • Seite 14: Zur Besonderen Beachtung

    Zur besonderen Beachtung Vor Hitze, Feuchtigkeit, Staub und Vibrationen Vor dem Anschließen und Abtrennen von Kabeln schützen stets die Stromversorgung ausschalten Stellen Sie Ihre Lautsprecher nicht an folgende Plätze: Schalten Sie die Netzschalter der Geräte stets aus, bevor Sie Kabel anschließen oder abtrennen. Ansonsten können •...
  • Seite 15 SM12IVS darf der TS-30, TS-40 nicht höher als 130 32"-Steckschlüssel benötigt. Entfernen Sie nicht die cm und bei Verwendung des S115IV, SM15IV und beiden Schrauben an den Ecken, da sonst die interne S115IVS nicht höher als 120 cm eingestellt werden.
  • Seite 16: Anschluß Derlautsprecher

    Anschluß der Lautsprecher Anschlußbeispiel 1 Die folgende Abbildung zeigt den grundlegenden Anschluß einer Audioanlage mit zwei Lautsprechersystemen. In Serie geschaltet Graphischer Mischkonsole Entzerrer Endverstärker Lautsprechersystem Lautsprechersystem Serieller Anschluß Jeder Lautsprecher dieser Serie besitzt zwei Anschlußbuchsen, die intern durchgeschleift sind, so daß die Lautsprecher in Serie angeschlossen werden können: Verbinden Sie den Ausgang des Verstärkers mit der einen Klinkenbuchse des Lautsprechers und dann die andere Klinkenbuchse mit dem nächsten Lautsprecher.
  • Seite 17 Anschlußbeispiel 2 Das folgende Beispiel zeigt den Anschluß einer Anlage mit dem Subwoofer SW118IV oder SW118IVS und der Frequenzweiche PN90. Zwei-Kanal- Endverstärker Lautsprechersystem PN90 Links Graphischer Zwei-Kanal- Höhen Eingang Ausgang Mischkonsole Entzerrer SW118IV oder Rechts SW118IVS Links An Eingänge Eingänge Endverstärkers Rechts Links...
  • Seite 18: Technische Daten

    Klinkenbuchse x 2 (durchgeschleift) Abmessungen (BxHxT) SM10IV: 560 x 339 x 277 mm S112IV/S112IVS: 400 x 638 x 318 mm S115IV/S115IVS/S115IVA/S115IVAS: 475 x 712 x 362 mm SM10IV-OAK: SM12IV/SM12IVS: 643 x 402 x 344 mm SM15IV: 720 x 485 x 345 mm...
  • Seite 19 RED DIVISORA PN90 Manual de instrucciónes Muchas gracias por la adquisición de este producto YAMAHA. Para sacar el máximo partido de su sistema de altavoces YAMAHA y asegurar años de funcionamiento sin problemas, le recomendamos que lea detenidamente este Manual de instrucciones antes de utilizarlo.
  • Seite 20: Precauciones

    Precauciones EVITE EL EXCESO DE CALOR, HUMEDAD, POLVO, C E R C I Ó R E S E D E S C O N E C T A R Y VIBRACIONES. ALIMENTACIÓN ANTES DE REALIZAR CONEXIONES. Al elegir un lugar para sus altavoces, evite lo siguiente: Antes de conectar o desconectar cables, ponga siempre en OFF los interruptores de alimentación de los componentes •...
  • Seite 21 ¡PRECAUCIÓN! ningún sistema de altavoces a menos que haya recibido el entrenamiento específico para ello. Para los ocho modelos, S112IV, S112IVS, S115IV, S115IVS, SM10IV, SM12IV, SM12IVS, y SM15IV, utilice soportes La instalación inadecuada de los altavoces volantes puede para altavoces TS-30, TS-40, TS-80, o TS-90 de Ultimate resultar en lesiones serias o en la muerte.
  • Seite 22: Conexión De Los Altavoces

    Todos los modelos de altavoces de esta serie poseen una impedancia nominal de 8Ω. Como la mayoría de los amplificadores de potencia están diseñados para funcionar de forma estable a una impedancia de carga de 4 a 8Ω, Yamaha recomienda no disponer en cadena más de dos sistemade altavoces de 8Ω.
  • Seite 23 EJEMPLO DE CONEXIÓN 2 En este ejemplo se muestran las conexiones de audio utilizando altavoces de subgraves SW118IV o SW118IVS y una red divisora PN90. AMPLIFICADOR DE POTENCIA DE SISTEMA DE DOS CANALES ALTAVOCES PN90 IZQUIERDO ECUALIZADOR CONSOLA DE GRÁFICO DE ALTA ENTRADA SALIDA...
  • Seite 24: Especificaciones

    Dimensiones (An x Al x Prf) SM10IV: 560 x 339 x 277 mm S112IV/S112IVS: 400 x 638 x 318 mm S115IV/S115IVS/S115IVA/S115IVAS: 475 x 712 x 362 mm SM10IV-OAK: SM12IV/SM12IVS: 643 x 402 x 344 mm SM15IV: 720 x 485 x 345 mm...
  • Seite 25: Technical Data

    Technical Data / Données techniques Technische Daten / Datos técnicos Frequency Response / Impedance Réponse en fréquence/impédance Frequenzgang/Impedanz Respuesta en frecuencia/Impedancia IV /S115 IV S/S115 IV A/S115 IV AS/S115 IV A-OAK/ • S115 IV /SM10 IV -OAK • SM10 SM15 IV /SM15 IV -OAK FREQUENCY (Hz)...
  • Seite 26 Horizontal Directivity / Directivité horizontale Abstrahlung horizontal / Directividad horizontal • SM10 IV /SM10 IV -OAK • 500Hz • 4kHz • 1kHz • 8kHz • 2kHz • 16kHz • S112 IV /S112 IV S/SM12 IV /SM12 IV S/S112 IV -OAK •...
  • Seite 27 Vertical Directivity / Directivité verticale Vertikale Richtcharkteristik / Directividad vertical • SM10 IV /SM10 IV -OAK • 500Hz • 4kHz • 1kHz • 8kHz • 2kHz • 16kHz IV /S112 IV S/SM12 IV /SM12 IV S/S112 IV -OAK • S112 •...
  • Seite 28: Speaker Systems

    SPEAKER SYSTEMS S112 IV /S115 IV /S115 IV A SM10 IV /SM12 IV /SM15 IV S112 IV S/S115 IV S/S115 IV AS/SM12 IV S S112 IV -OAK/S115 IV A-OAK SM10 IV -OAK/SM15 IV -OAK SUBWOOFER SW118 IV /SW118 IV S CROSSOVER NETWORK PN90 取扱説明書...
  • Seite 29 り、聴覚障害を引き起こす恐れがあります。 この機器に水が入ったり、 機器がぬれたりし ● ないようご注意ください。火災・感電の原因 スピーカー端子とスピーカーの接続には、 ス ● となります。 雨天・降雪時や海岸・水辺での使 ピーカー接続専用のケーブルのみをお使いく 用は特にご注意ください。 ださい。 それ以外のケーブルを使うと、 火災 の原因となることがあります。 ご使用上の注意 ◆ スピーカーへの過大な入力は、故障の原因になります。許容 ◆ S112 IV/S112IVS/S115IV/S115 IVS/SM10IV/SM12IV/ 入力以上のパワーで本機を駆動することはおやめください。 SM12IVS/SM15IVの8モデルには、別売のULTIMATE社製ス また、次のような信号、ノイズに対しては十分にご注意くだ ピーカースタンドTS-30、TS-40、TS-80T、TS-90Tをご使用 さい。 いただけます。スタンドを使用する場合には、転倒およびス ・ マイクロフォン使用時のハウリング音 ピーカーシステムの落下を防止するために、以下のことにご ・ 電子楽器や発振器の連続音 注意ください。 ・ 異状に歪んだ連続信号 ・スタンドの脚は最大限に開いた状態でご使用ください。 ・ 電源投入状態でのミキサー、パワーアンプ等の機器の接...
  • Seite 30 接続 接続例1 並列接続 ミキシング グラフィック パワー コンソール イコライザー アンプ スピーカー スピーカー システム システム 並列接続について 本シリーズのスピーカーシステムには入力端子が 2 系統あり、内部で並列に接続されていますので、パワーアンプから の信号を片方のフォンジャックで受け、2 台目のスピーカーへもう片方のフォンジャックから送り出すことができます。 ※ 本シリーズのシステムインピーダンスは、全モデルとも8 Ωです。 一般のパワーアンプは、4Ωまたは8 Ωの負荷インピーダンスで安定に作動するように設計されていますので、特別 な場合 (負荷インピーダンス4 Ω以下で安定に動作するパワーアンプを使用する場合) を除き、スピーカーシステムの 並列接続は2台までにとどめてください。 フォンプラグの配線 スピーカーシステムの入力端子は、フォンジャックです。図のようにフォンプラグの配線をして使用してください。 スピーカーケーブルについて スピーカー端子とスピーカーの接続には、スピーカー接続専用のケーブルのみをお使いください。 −3−...
  • Seite 31 接続例2 サブウーハーSW118 /SW118 SとクロスオーバーネットワークPN90を使った接続 2チャンネル スピーカー パワーアンプ システム PN90 LEFT 2チャンネル ミキシング グラフィック HIGH INPUT OUTPUT コンソール イコライザー SW118IV または RIGHT SW118IVS LEFT TO POWER INPUTS AMP INPUTS RIGHT LEFT スピーカー システム INPUT OUTPUT RIGHT SW118IV 2チャンネル または パワーアンプ SW118IVS ●...
  • Seite 32 60゜ 90゜ 垂直 40゜ クロスオーバー周波数 1.8kHz 2kHz 1.7kHz 入力端子   フォンジャック×2 最大外形寸法 (W×H×D) SM10IV:560×339×277 mm S112IV/S112IVS:400×638×318 mm S115IV/S115IVS/S115IVA/S115IVAS:475×712×362 mm SM10IV-OAK: SM12IV/SM12IVS:643×402×344 mm SM15IV:720×485×345 mm     526×316×261 mm S112IV-OAK:400×620×318 mm S115IVA-OAK:479×695×360 mm        SM15IV-OAK:695×479×340 mm 重 量 SM10IV: 12.2 kg S112IV/S112IVS:19.3 kg、 S115IV/S115IVS/S115IVA/S115IVAS:27.5 kg、...
  • Seite 33 テクニカルデータ 周波数特性/インピーダンス • S115 IV /S115 IV S/S115 IV A/S115 IV AS/S115 IV A-OAK/ • SM10 IV /SM10 IV -OAK SM15 IV /SM15 IV -OAK FREQUENCY (Hz) FREQUENCY (Hz) • S112 IV /S112 IV S/SM12 IV /SM12 IV S/S112 IV -OAK •...
  • Seite 34 水平指向性 (単体) • SM10 IV /SM10 IV -OAK • 500Hz • 4kHz • 1kHz • 8kHz • 2kHz • 16kHz • S112 IV /S112 IV S/SM12 IV /SM12 IV S/S112 IV -OAK • 500Hz • 4kHz • 1kHz • 8kHz •...
  • Seite 35 垂直指向性 (単体) • SM10 IV /SM10 IV -OAK • 500Hz • 4kHz • 1kHz • 8kHz • 2kHz • 16kHz • S112 IV /S112 IV S/SM12 IV /SM12 IV S/S112 IV -OAK • 500Hz • 4kHz • 1kHz • 8kHz •...
  • Seite 36 ヤマハ P A 製品にかんするご質問 ・ ご相談は下記のお客様ご 一切その責任を負わないものと します。 また、 如何なる場合でも、 相談窓口へ、 アフターサービスについてのお問合わせはヤマハ 当社が負担する損害賠償額は、 お客様がお支払になったこの商 電気音響製品サービス拠点へおよせく ださい。 品の代価相当額をもって、 その上限と します。 ●お客様ご相談窓口 : ヤマハプロオーディオ製品に対するお問合せ窓口  ヤマハ・プロオーディオ・インフォメーションセンター Tel: 03-5791-7678 Fax: 03-5488-5085(電話受付=祝祭日を除く月∼金/11:00∼19:00) E-mail: painfo@post.yamaha.co.jp ●営業窓口 PA営業部 ¤ 北 海 道 営 業 所 011-512-6106 〒064-0810 札幌市中央区南十条西1-1-50 ¤...
