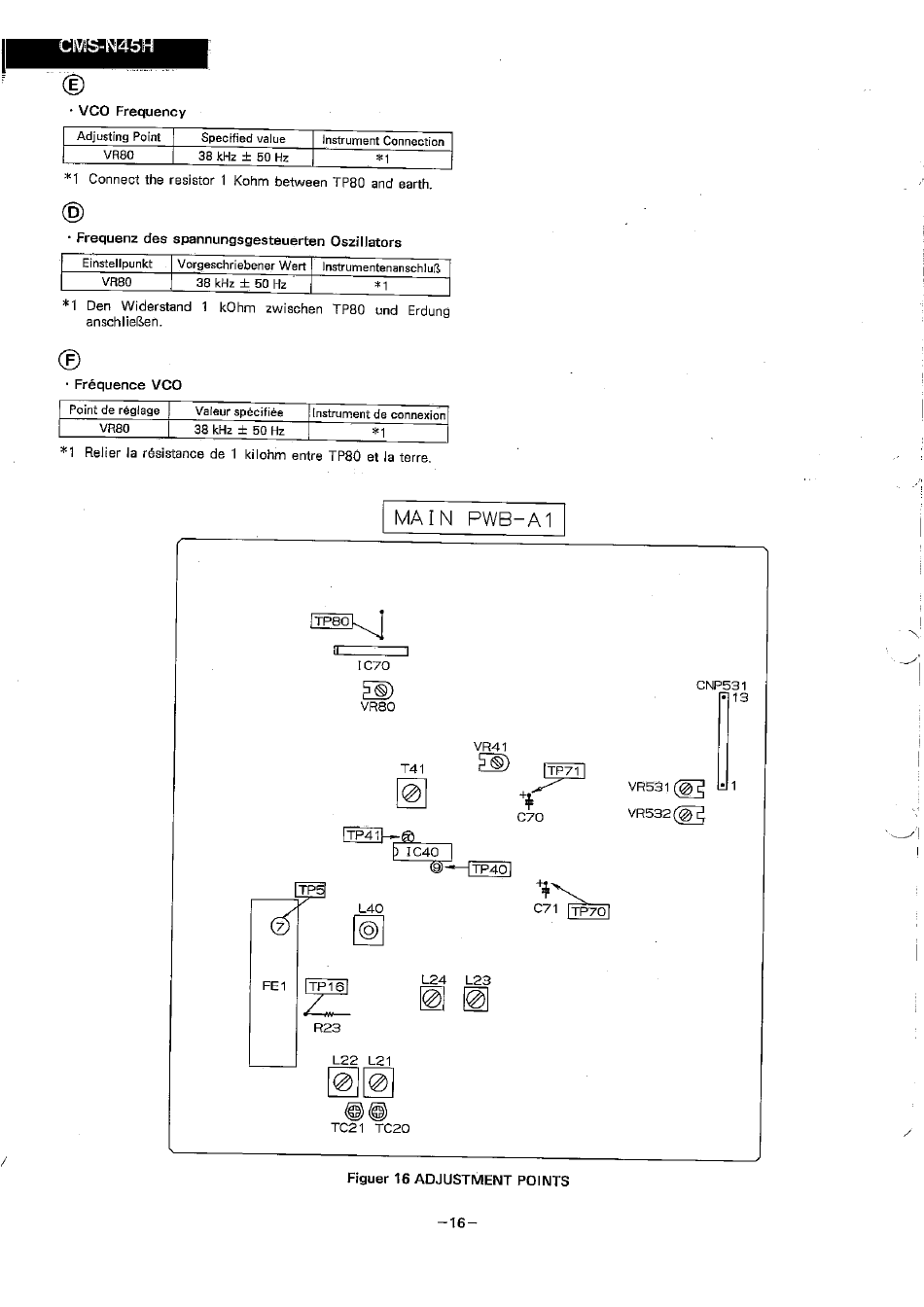

Sharp CMS-N45H Serviceanleitung Seite 14

• VCO Frequency
Adjusting Point
Specified
VR80
38 kHz ± 50 Hz
*l Connectthe resistorI KohmbetweenTP80andearth.
• Frequenz des spannungsgesteuerten Oszillators
Einstellpunkt Vorgeschriebener Wert Instrumentenanschluß
VRBO
38 kHz ± 50 Hz
*I DenWiderstan d I kOhmzwischen TP80und Erdung
anschließen.
• Fréquence VCO
Point de réglage
Valeur spécifiée
vngo
38 kHz ± 50 Hz
*I RelierIa résistance d e 1 kilohmentreTP80et Iaterre.
value
Instrument Connection
Instrument de connexion
MA IN
TP80
1C70
VRBO
T41
IC40
L40
7
L24
FEI
R23
L22 L21
oo
TC21 TC20
Figuer 16 ADJUSTMENT POINTS
VR41
TP71
C70
TP40
C71 Tp70
L23
—16-
