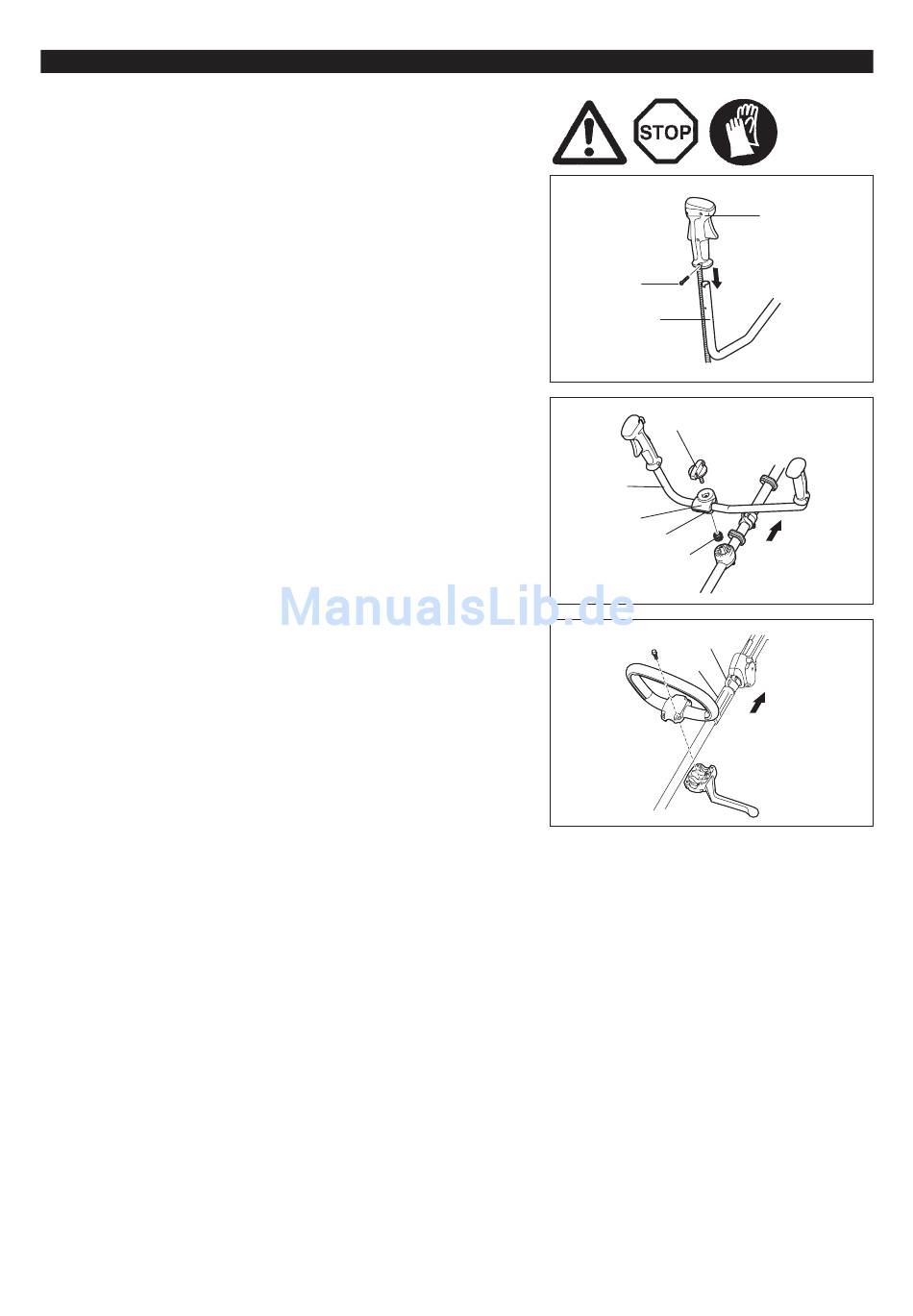

MONTAREA MÂNERULUI
ATENŢIE: Înainte de a efectua orice lucrare asupra echipamentului, opriţi
întotdeauna motorul şi scoateţi fişa bujiei de la bujie.
Purtaţi întotdeauna mănuşi de protecţie!
ATENŢIE: Porniţi motorul doar după asamblarea completă a acestuia.
Pentru modelul MS-4300.4 U, MS-430.4 U
Introduceţi axul mânerului în dispozitivul de prindere, în modul indicat.
Aliniaţi orificiul pentru şurub din dispozitivul de prindere cu orificiul din ax.
Strângeţi ferm şurubul.
– Slăbiţi butonul rotativ (1).
– Plasaţi mânerul (4) între clema mânerului (2) şi suportul de mâner (3).
– Reglaţi mânerul (4) la un unghi care asigură o poziţie de lucru confortabilă şi
apoi fixaţi strângând ferm cu mâna butonul rotativ (1).
ATENŢIE: Nu uitaţi să montaţi arcul (5).
Pentru modelul MS-430.4 C
– Fixaţi mânerul cotit pe ax cu patru şuruburi.
– Pentru a păstra o distanţă corectă între mânere, poziţionaţi distanţierul (1)
între mânerul cotit şi agăţătoare (2).
Şurub
(4)
90
Dispozitiv de
prindere
Mâner
(1)
(2)
Motor
(3)
(5)
(2)
(1)
Motor
