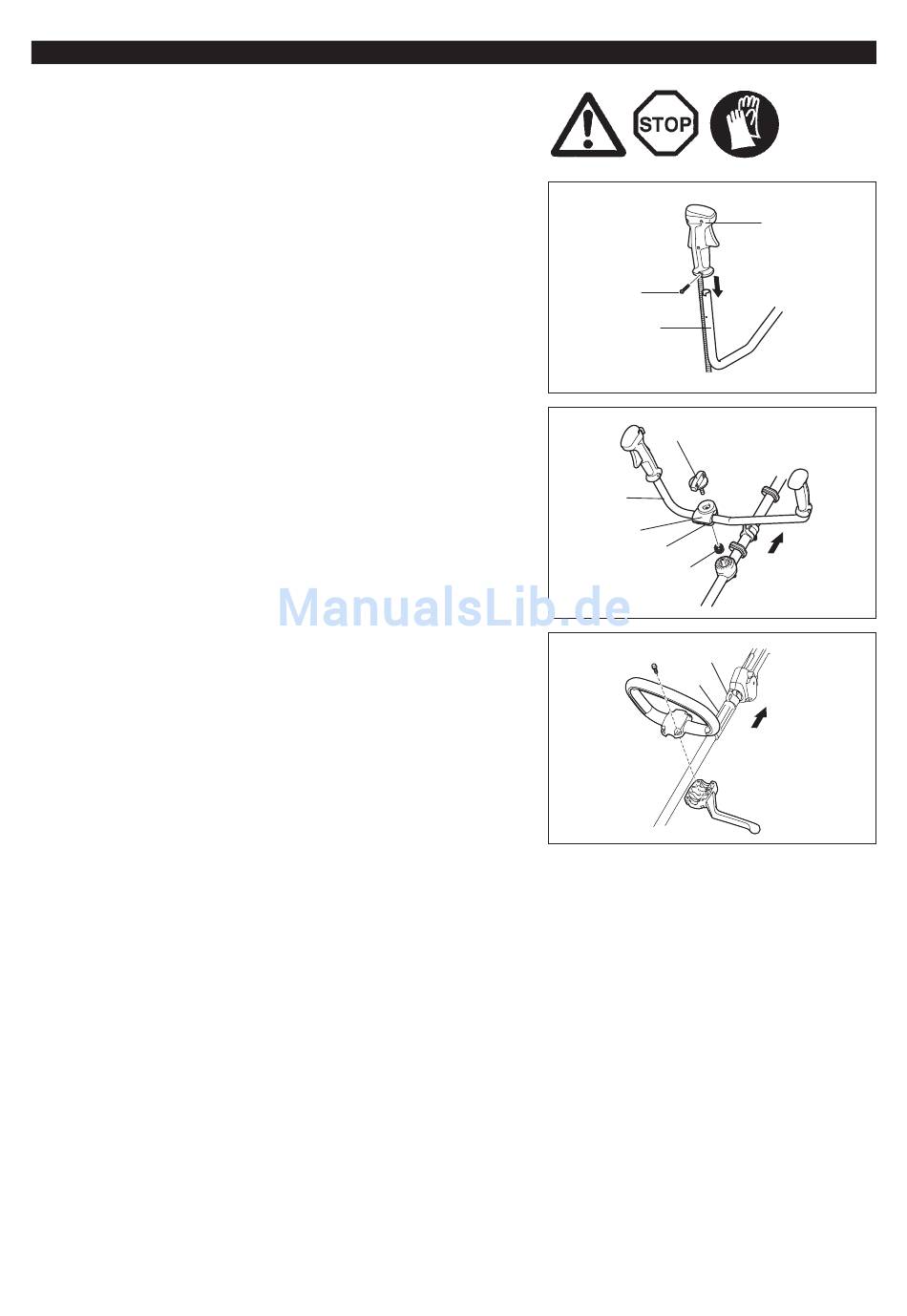

MONTÁŽ RUKOVÄTI
UPOZORNENIE: Pred vykonávaním akejkoľvek činnosti na zariadení vždy
zastavte motor a zo zapaľovacej sviečky vytiahnite konektor
zapaľovacej sviečky.
Vždy používajte ochranné rukavice!
UPOZORNENIE: Motor naštartujte jedine po jeho kompletnom zmontovaní.
Pre model MS-4300.4 U, MS-430.4 U
Zasuňte tyčku rukoväti do držadla, ako je to znázornené.
Zarovnajte otvor na skrutku na držadle s otvorom na tyčke.
Skrutku bezpečne utiahnite.
– Uvoľnite gombík (1).
– Rukoväť (4) umiestnite medzi svorku rukoväti (2) a držiak rukoväti (3).
– Rukoväť (4) nastavte do takého uhla, ktorý zabezpečuje pohodlnú pracovnú
polohu a následne zaistite pevným utiahnutím gombíka, ktorý sa uťahuje
ručne (1).
UPOZORNENIE: Nezabudnite namontovať pružinu (5).
Pre model MS-430.4 C
– Uzavretú rukoväť pripevnite na tyč pomocou štyroch skrutiek.
– Aby ste zachovali správnu vzdialenosť medzi držadlami, medzi uzavretú
rukoväť a záves (2) umiestnite rozperu (1).
Skrutka
Rukoväť
(4)
171
Držadlo
(1)
(2)
Motor
(3)
(5)
(2)
(1)
Motor
