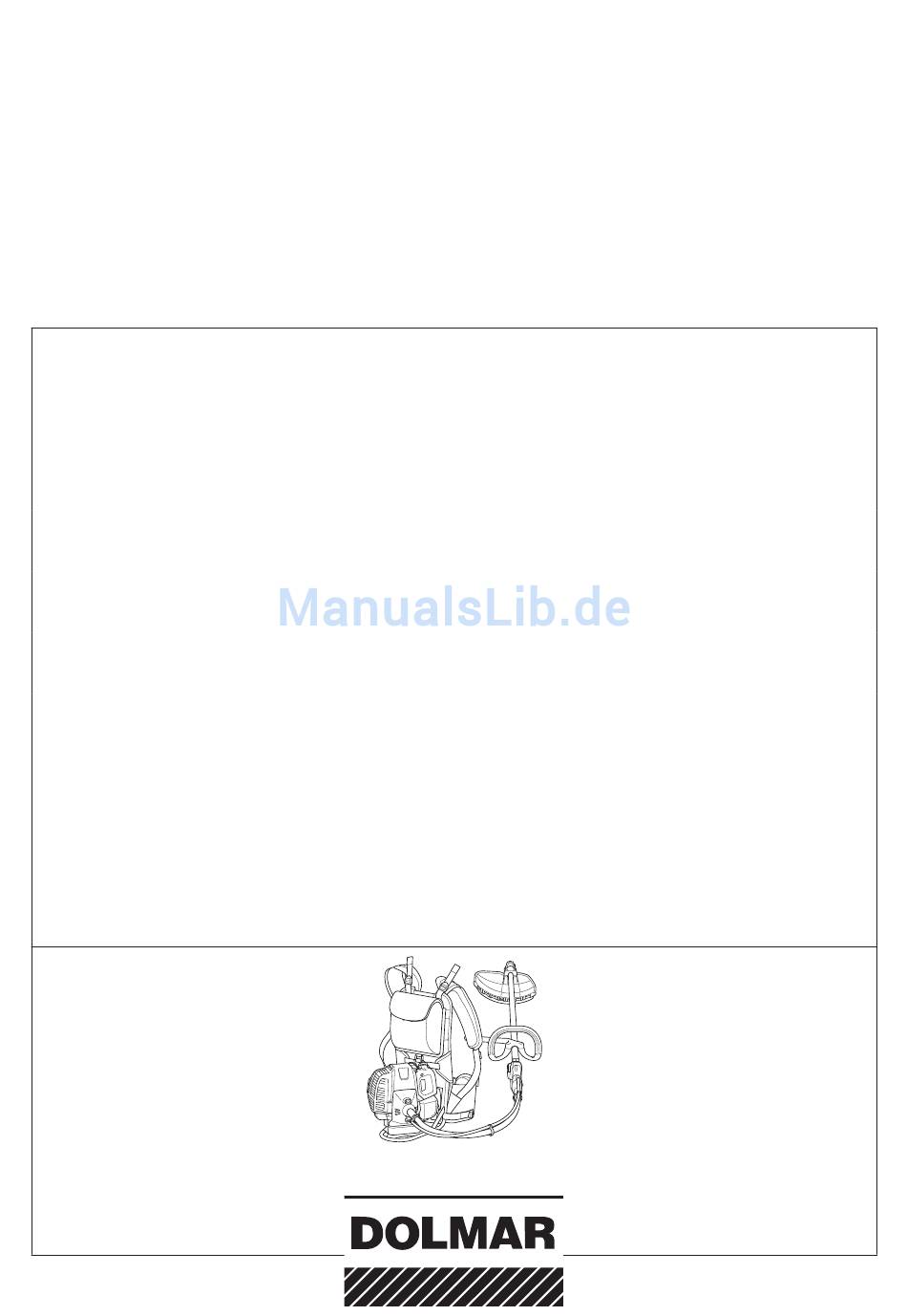

Dolmar MS-4300.4 R Originalbetriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Original Instruction Manual
Instructions d'emploi d'origine
Originalbetriebsanleitung
Manuale di istruzioni originale
Originele gebruiksaanwijzing
Instrucciones de manejo originales
Instruções de serviço original
Original brugsanvisning
Πρωτότυπο εγχειρίδιο οδηγιών
Orijinal Kullanım Kılavuzu
Important:
Read this instruction manual carefully before putting the Petrol Backpack Brushcutter into operation and strictly observe the safety
regulations!
Preserve instruction manual carefully!
Important :
Veuillez lire attentivement ce mode d'emploi avant d'utiliser la débroussailleuse à dos thermique et respecter strictement les consignes de
sécurité !
Veillez à conservez ce manuel d'instructions !
Wichtig:
Lesen Sie diese Betriebsanleitung aufmerksam durch, bevor Sie die Benzin-Rucksack-Motorsense in Betrieb nehmen, und halten Sie sich
strikt an die Sicherheitsbestimmungen!
Bewahren Sie diese Betriebsanleitung sorgfältig auf!
Importante:
Leggere attentamente questo manuale di istruzioni prima di far funzionare questo tagliasiepi a zaino a benzina, e osservare
rigorosamente le norme per la sicurezza.
Conservare con cura il manuale di istruzioni.
Belangrijk:
Lees deze gebruiksaanwijzing aandachtig door voordat u de ruggedragen benzinebosmaaier in gebruik neemt en houdt u te allen tijde
aan de veiligheidsinstructies!
Bewaar deze gebruiksaanwijzing zorgvuldig!
Importante:
Lea atentamente este manual de instrucciones antes de utilizar la desbrozadora de mochila a gasolina y cumpla estrictamente la
normativa de seguridad.
Conserve el manual de instrucciones con cuidado.
Importante:
Leia cuidadosamente este manual de instruções antes de utilizar a Roçadeira a Gasolina do Tipo Mochila e cumpra todas as normas de
segurança!
Guarde este manual de instruções num local seguro!
Vigtigt:
Læs denne brugsanvisning omhyggeligt, inden du tager den benzindrevne rygsæk-buskrydder ibrug, og overhold sikkerhedsforskrifterne
nøje.
Gem denne brugsanvisning omhyggeligt!
Σημαντικό:
Πριν θέσετε σε λειτουργία το βενζινοκίνητο θαμνοκοπτικό πλάτης διαβάσετε προσεχτικά το παρόν εγχειρίδιο οδηγιών και εφαρμόσετε
αυστηρά τους κανονισμούς ασφαλείας.
Διατηρήστε με προσοχή το εγχειρίδιο οδηγιών!
Önemli:
Benzinli Sırt Modeli Yan Tırpanı kullanmaya başlamadan önce bu kullanım kılavuzunu dikkatli bir şekilde okuyun ve güvenlik talimatlarını
harfiyen takip edin!
Kullanım kılavuzunu dikkatlice saklayın!
MS-4300.4 R
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Dolmar MS-4300.4 R
Inhaltszusammenfassung für Dolmar MS-4300.4 R
- Seite 1 Πριν θέσετε σε λειτουργία το βενζινοκίνητο θαμνοκοπτικό πλάτης διαβάσετε προσεχτικά το παρόν εγχειρίδιο οδηγιών και εφαρμόσετε αυστηρά τους κανονισμούς ασφαλείας. Διατηρήστε με προσοχή το εγχειρίδιο οδηγιών! Önemli: Benzinli Sırt Modeli Yan Tırpanı kullanmaya başlamadan önce bu kullanım kılavuzunu dikkatli bir şekilde okuyun ve güvenlik talimatlarını harfiyen takip edin! Kullanım kılavuzunu dikkatlice saklayın! MS-4300.4 R...
-
Seite 58: Symbole
(Originalanleitung) Inhaltsverzeichnis Seite Vielen Dank, dass Sie sich für den Kauf eines motorgetriebenen Gartengeräts von DOLMAR entschieden haben. Wir freuen uns, Ihnen dieses DOLMAR-Produkts Symbole...............58 anbieten zu können, welches das Ergebnis eines langen Entwicklungsprogramms Sicherheitsvorschriften ..........59 und vieler Jahre an Erkenntnissen und Erfahrungen ist. -
Seite 59: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Allgemeine Vorschriften Lesen Sie diese Betriebsanleitung durch, um sich mit der Handhabung des ● Geräts vertraut zu machen. Unzureichend informierte Benutzer können sich und andere Personen durch unsachgemäßen Gebrauch gefährden. Verleihen Sie das Gerät nur an Personen, die nachweislich Erfahrung im ●... - Seite 60 Starten Sie die Motorsense nur gemäß den Anweisungen. Verwenden Sie keine anderen Methoden zum Starten des Motors! ● Verwenden Sie die Motorsense und die Werkzeuge nur für die angegebenen ● Zwecke. Starten Sie den Motor nur, wenn das Gerät vollständig zusammengebaut ist. ●...
- Seite 61 Handhabung Verwenden Sie das Gerät nur bei guten Licht- und Sichtverhältnissen. ● Achten Sie im Winter auf rutschige oder nasse Bereiche, Eis und Schnee (Rutschgefahr). Sorgen Sie immer für einen sicheren Stand. Schneiden Sie niemals über Hüfthöhe. ● Schneiden Sie niemals auf einer Leiter stehend. ●...
-
Seite 62: Eg-Konformitätserklärung
Zubehörteile, die von DOLMAR freigegeben sind und geliefert werden. Die Verwendung nicht freigegebener Zubehörteile und Werkzeuge stellt eine erhöhte Unfallgefahr dar. DOLMAR übernimmt keine Haftung für Unfälle oder Schäden, die durch die Verwendung nicht freigegebener Schneidwerkzeuge, Befestigungen für Schneidwerkzeuge und Zubehörteile verursacht werden. -
Seite 63: Technische Daten
TECHNISCHE DATEN Modell MS-4300.4 R Bügelgriff Handgrifftyp Abmessungen: Länge x Breite x Höhe 358 x 280 x 587 (ohne Biegewellen- / Geradwellenteil) 12,1 Gewicht (ohne Kunststoffschutz und Schneidwerkzeug) Fassungsvermögen (Kraftstofftank) Volumen (Öltank) 43,0 Motor-Hubraum –1 1,5 bei 7.500 min Maximale Motorleistung 10.500... -
Seite 64: Bezeichnung Der Teile
BEZEICHNUNG DER TEILE (12) (10) (11) (13) (14) (15) (17) (16) (18) (20) (19) (21) 1. Tragegurt 2. Kupplungsgehäuse 3. Steuerkabel 4. Biegewelle 5. Hinterer Griff 6. Gashebel 7. I-O-Schalter (ein/aus) 8. Handgriff 9. Gerade Welle 10. Getriebegehäuse 11. Schutzhaube 12. -
Seite 65: Montieren Des Handgriffs
MONTIEREN DES HANDGRIFFS VORSICHT: Bevor Sie irgendwelche Arbeiten am Gerät durchführen, stellen Sie immer den Motor ab, und ziehen Sie den Zündkerzenstecker von der ● Zündkerze ab. Tragen Sie immer Schutzhandschuhe! ● VORSICHT: Stellen Sie vor dem Starten des Motors sicher, dass das Gerät vollständig zusammengebaut ist. ●... -
Seite 66: Montieren Der Biegewelle
MONTIEREN DER BIEGEWELLE Montieren der Biegewelle 1. Entfernen Sie die Schraube (1) vom Ende der geraden Welle (2). 2. Entfernen Sie die Kappe von der Biegewelle. HINWEIS: Verlieren Sie die Kappe nicht. Setzen Sie stets die Kappe auf, wenn Sie ●... -
Seite 67: Montieren Der Schutzhaube
MONTIEREN DER SCHUTZHAUBE Um die geltenden Sicherheitsvorschriften zu erfüllen, dürfen nur die in der Tabelle angegebenen Werkzeug/Schutzhaube-Kombinationen verwendet werden. VORSICHT: Metallblatt Für Ihre eigene Sicherheit und die Einhaltung der ● Bestimmungen zur Unfallverhinderung muss stets eine geeignete Schutzhaube montiert werden. Der Betrieb des Geräts ohne montierte Schutzhaube ist verboten. -
Seite 68: Für Nylonfadenkopf
Für Nylonfadenkopf Montieren Sie die Nylonfadenkopf-Schutzhaube (10) an der Metallblatt- ● Schutzhaube (3) des Typs A, die mit der Nylonfadenkopf-Schutzhaube kombiniert wird. Montieren Sie die Nylonfadenkopf-Schutzhaube (10), indem Sie sie von der ● Flanke der Metallblatt-Schutzhaube (3) aus hineinschieben. Entfernen Sie das am Nylonfadenschneider aufgeklebte Band an der ●... -
Seite 69: Montieren Des Metallblatts / Nylonfadenkopfs
MONTIEREN DES METALLBLATTS / NYLONFADENKOPFS Verwenden Sie ausschließlich originale Metallblätter oder Nylonfadenköpfe von DOLMAR. Das Metallblatt muss gut geschliffen sein und darf keine Risse oder Brüche ● aufweisen. Falls das Metallblatt während des Betriebs gegen einen Stein stößt, stellen Sie den Motor ab, und überprüfen Sie das Metallblatt sofort. -
Seite 70: Vor Betriebsbeginn
VOR BETRIEBSBEGINN Überprüfen und Nachfüllen von Motoröl Wenden Sie das folgende Verfahren bei abgekühltem Motor an. ● Stellen Sie den Motor auf eine ebene Fläche, und prüfen Sie, ob der Ölstand ● zwischen der Untergrenze (1) und der Obergrenze (2) des Ölstandanzeigers liegt. -
Seite 71: Kraftstoff
HINWEIS: Füllen Sie Öl nicht bei geneigtem Motor auf. ● Einfüllen von Öl bei geneigtem Motor führt zu Überfüllen, was Ölverschmutzung und/oder Entwicklung von weißem Rauch verursacht. ● Nach dem Auffüllen von Öl Wischen Sie verschüttetes Öl sofort mit einem Putzlappen ab. ●... -
Seite 72: Richtige Handhabung Der Maschine
RICHTIGE HANDHABUNG DER MASCHINE WARNUNG: Ein Verlust der vollkommenen Kontrolle über die Maschine kann zu schweren oder gar TÖDLICHEN Verletzungen führen. ● Anbringung des Tragegurts Stellen Sie den Tragegurt so ein, dass Sie den Motor während der Arbeit bequem tragen können. 1. -
Seite 73: Ablegen Der Maschine
Ablegen der Maschine Um die Maschine abzulegen, drücken Sie die Seiten des Gurtschlosses (1) ● zusammen, und nehmen Sie den Tragegurt ab. Lassen Sie dabei äußerste Sorgfalt walten, um die Kontrolle über die Maschine zu behalten. Achten Sie darauf, dass die Maschine nicht zu Ihnen oder einer anderen Person im Arbeitsbereich abgelenkt wird. -
Seite 74: Starten Und Abstellen Des Motors
STARTEN UND ABSTELLEN DES MOTORS Beachten Sie die geltenden Bestimmungen zur Unfallverhinderung! STARTEN Entfernen Sie sich mindestens 3 m weit vom Platz des Auftankens. Legen Sie das Gerät auf den Boden, wobei Sie darauf achten, dass das Schneidwerkzeug nicht mit dem Boden oder anderen Gegenständen in Kontakt kommt. A: Kaltstart 1) Legen Sie diese Maschine auf einer ebenen Fläche ab. - Seite 75 5) Seilzugstarter Achten Sie auf sicheren Stand. Halten Sie das Gerät mit der linken Hand, und drücken Sie es fest nach unten. VORSICHT: Stellen oder knien Sie sich nicht auf den Gaszug. Anderenfalls ● könnte das Seil im Inneren gezogen werden, wodurch sich Schneidwerkzeug unbeabsichtigt drehen...
- Seite 76 ABSTELLEN 1) Lassen Sie den Gashebel (2) vollkommen los, und stellen Sie den I-O- Schalter (1) auf STOP, nachdem sich die Motordrehzahl verringert hat, so dass der Motor stehen bleibt. 2) Das Schneidwerkzeug dreht sich nach dem Abstellen des Motors noch eine Zeitlang weiter.
-
Seite 77: Nachschärfen Des Schneidwerkzeugs
NACHSCHÄRFEN DES SCHNEIDWERKZEUGS VORSICHT: Die in der Abbildung dargestellten Schneidwerkzeuge dürfen nicht ● geschärft werden. Manuelles Nachschärfen führt zu Unwuchten des Schneidwerkzeugs, wodurch Vibrationen und Beschädigung des Geräts verursacht werden. HINWEIS: Das Schneidblatt kann zur Verlängerung seiner Nutzungsdauer einmal ● umgedreht werden, damit die Schneidzahnkanten auf beiden Seiten abgenutzt werden. - Seite 78 4. Wickeln Sie die Fadenenden bis auf eine Länge von etwa 100 mm auf, wobei Sie die Enden vorübergehend in den Einkerbungen (6) eingehängt lassen. 5. Setzen Sie die Spule so in die Abdeckung ein, dass die Haltekerben auf die Ösen (7) ausgerichtet sind.
-
Seite 79: Wartungsanweisungen
WARTUNGSANWEISUNGEN VORSICHT: Stellen Sie immer den Motor ab, bevor Sie irgendwelche Arbeiten am Gerät durchführen, und ziehen Sie den Zündkerzenstecker von der ● Zündkerze ab (siehe „Überprüfen der Zündkerze“). Tragen Sie immer Schutzhandschuhe! Um eine lange Nutzungsdauer zu gewährleisten und mögliche Beschädigung des Geräts zu vermeiden, sollten die folgenden Wartungsarbeiten in regelmäßigen Abständen durchgeführt werden. - Seite 80 5) Stellen Sie den Motor waagerecht ab, und füllen Sie Frischöl allmählich bis zur Markierung der Obergrenze ein. 6) Ziehen Sie nach dem Auffüllen den Öldeckel fest, damit er sich nicht löst und Öllecks verursacht. Falls der Öldeckel nicht sicher festgezogen ist, kann Öl auslaufen. WICHTIGE PUNKTE ZUM ÖL Schütten Sie Altöl niemals in den Müll, in den Boden oder in einen ●...
- Seite 81 3. Ziehen Sie die Innenwelle (1) aus dem flexiblen Mantel (2) heraus, und tragen Sie alle 25 Betriebsstunden Schmierfett (Shell Alvania 2 oder gleichwertiges) (3) auf die Innenwelle auf. (Original-DOLMAR-Schmierfett erhalten Sie bei Ihrem DOLMAR-Händler.) 4. Montieren Sie die Biegewelle, das Steuerkabel, die Verbindungskabel (2 Stück) und die Klemmen (3 Stück) gemäß...
- Seite 82 REINIGEN DES KRAFTSTOFFFILTERS WARNUNG: ZÜNDSTOFFE STRENG VERBOTEN Reinigungs- und Überprüfungsintervall: Monatlich (alle 50 Betriebsstunden) Saugkopf im Kraftstofftank Überprüfen Sie den Kraftstofffilter (1) regelmäßig. Gehen Sie zum Überprüfen des Kraftstofffilters folgendermaßen vor. 1. Entfernen Sie den Kraftstofftankdeckel, und lassen Sie den Kraftstoff ab, um den Tank zu leeren.
-
Seite 83: Lagerung
LAGERUNG WARNUNG: Der Motor ist kurz nach dem Abstellen noch heiß. Warten Sie nach dem Abstellen des Motors ausreichend lange, bis der Motor abgekühlt ist, bevor Sie den Kraftstoff ablassen. Anderenfalls kann es zu Hautverbrennungen und/oder einem Brand kommen. GEFAHR: Soll die Maschine längere Zeit außer Betrieb genommen werden, lassen Sie den gesamten Kraftstoff aus Kraftstofftank und Vergaser ab, und lagern Sie die Maschine an einem trockenen und sauberen Ort. - Seite 84 Betriebsdauer Vor dem Nach dem Täglich Vor der 25 Std. 50 Std. 200 Std. Siehe Seite Betrieb Auftanken (10 Std.) Lagerung Gegenstand Inspizieren Motoröl Wechseln Festziehen von Teilen Inspizieren (Schraube, Mutter) Reinigen / — Inspizieren Kraftstofftank Kraftstoff ablassen Funktion — Gashebel überprüfen Funktion...
-
Seite 85: Fehlersuche
FEHLERSUCHE Überprüfen Sie ein Problem selbst, bevor Sie eine Reparatur in Auftrag geben. Falls Sie eine Unregelmäßigkeit feststellen, kontrollieren Sie Ihre Maschine anhand der Beschreibung in diesem Handbuch. Nehmen Sie keine eigenmächtige Änderung oder Demontage an irgendwelchen Teilen entgegen der Beschreibung in diesem Handbuch vor. Wenden Sie sich für Reparaturen an eine Vertragswerkstatt oder einen örtlichen Händler. Zustand der Unregelmäßigkeit Mögliche Ursache (Fehlfunktion) Abhilfe...
