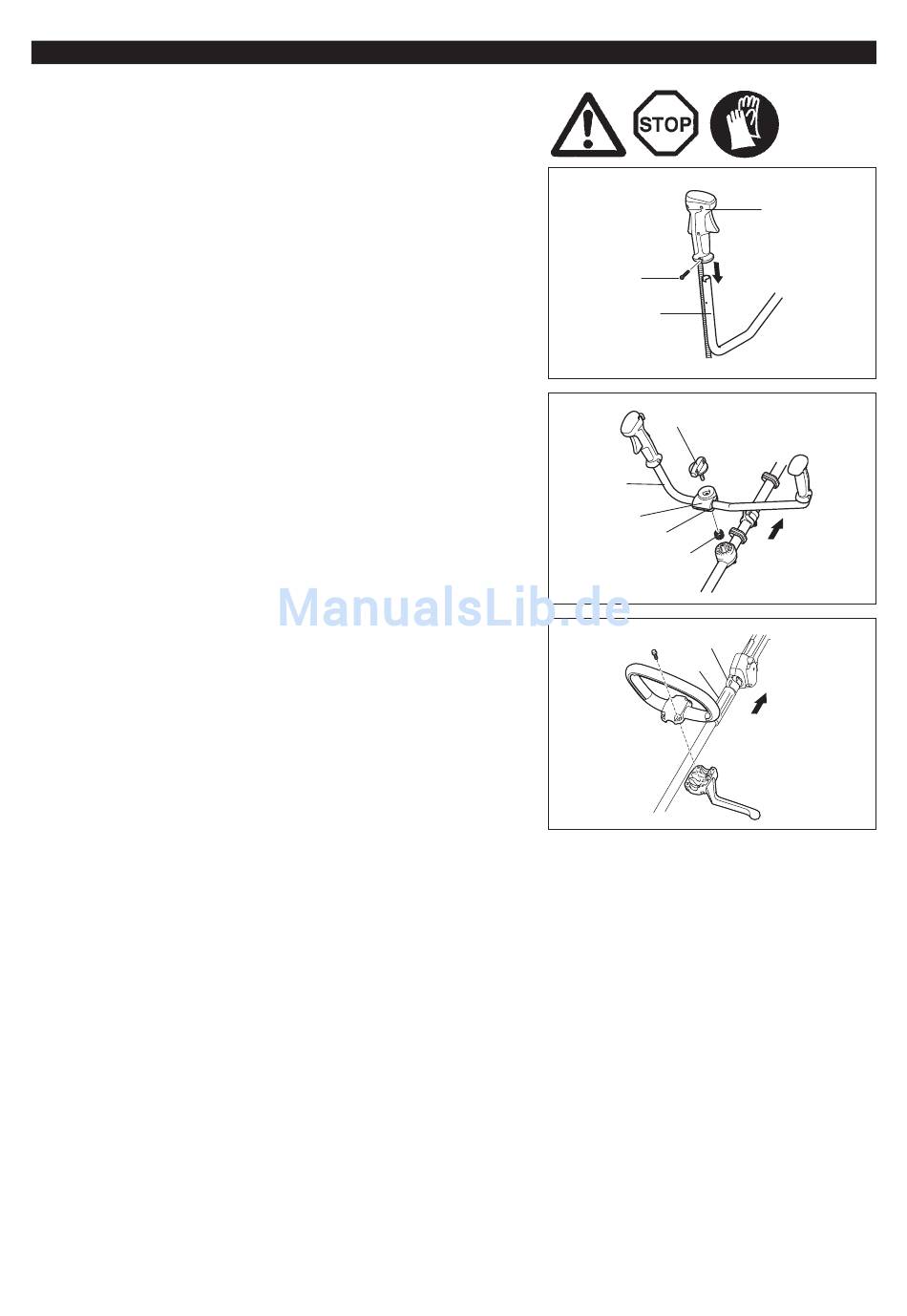

A FOGANTYÚ FELSZERELÉSE
VIGYÁZAT: Mindig állítsa le a motort, és húzza le a gyújtáskábelt a gépen
történő bármilyen munkavégzés előtt.
Mindig viseljen védőkesztyűt!
VIGYÁZAT: A motort csak teljesen összeszerelt állapotában indítsa be.
MS-4300.4 U, MS-430.4 U típusok esetében
Illessze a fogantyú tengelyét a markolatba az ábra szerint.
Igazítsa össze a markolaton található furatot a tengelyen található furattal.
Húzza meg biztonságosan a csavart.
– Lazítsa meg a gombot (1).
– Helyezze a markolatot (4) a markolatszorító (2) és a markolatrögzítő (3) közé.
– Állítsa be a markolatot (4) egy kényelmes munkahelyzetbe, majd rögzítse a
gombot (1) kézzel erősen becsavarva.
VIGYÁZAT: Ne felejtse el felszerelni a rugót (5).
MS-430.4 C típus esetében
– Szerelje a kengyel markolatot a tengelyre négy darab csavarral.
– Helyezze a távtartót (1) a kengyelmarkolat és az akasztó (2) közé, hogy a
fogantyúk között megfelelő legyen a távolság.
Csavar
Fogantyú
(4)
144
Markolat
(1)
(2)
(3) Motor
(5)
(2)
(1)
Motor
