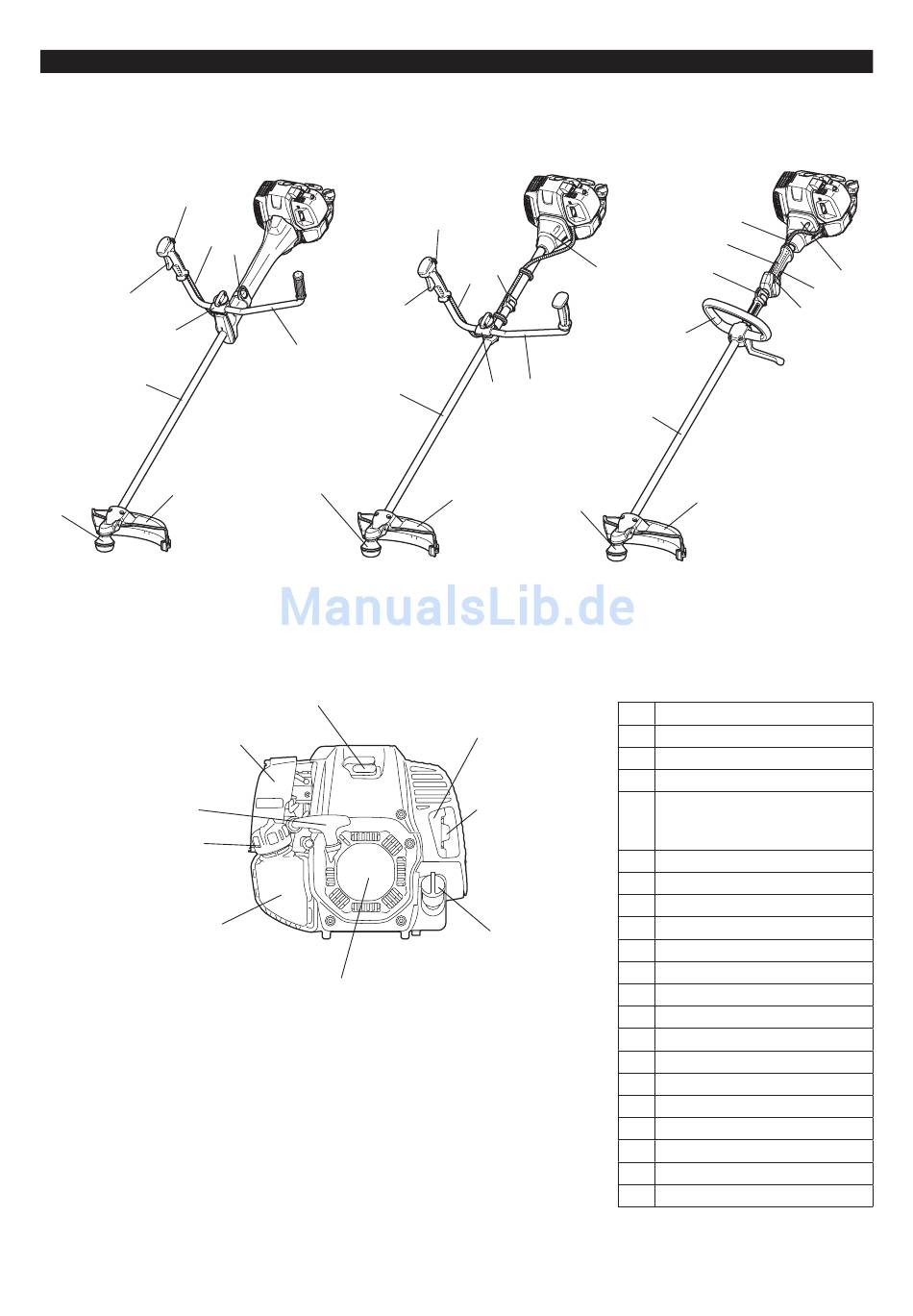

OZNAČENIE SÚČASTÍ
MS-4300.4 U
4
12
11
16
13
14
15
18
17
1
MS-430.4 U
9
11
10
13
15
5
3
2
4
9
7
12
10
16
14
15
6
19
20
170
MS-430.4 C
12
8
9
10
13
14
OZNAČENIE SÚČASTÍ
SK
Palivová nádrž
1
Reakčný štartér
2
3 Vzduchový filter
Prepínač I-O a prepínač
zablokovania škrtiacej klapky
4
(zap./vyp.)
Zapaľovacia sviečka
5
Tlmič výfuku
6
Skriňa spojky
7
Zadné držadlo
8
Záves
9
Rukoväť
10
Páčka škrtiacej klapky
11
Ovládací kábel
12
13 Tyč
Chránič (Chránič sečného náradia)
14
Prevodovka/Skriňa hlavy
15
Držiak rukoväti
16
Uzáver palivovej nádrže
17
Gombík spúšťača
18
Výfuk
19
Uzáver olejovej nádrže
20
