04/10 AWB1230-1621
Gültig ab April 2010

Abschnitt 4: PMINT-Steckverbinder

Für Details zur Installation siehe Abb. 2 und die in den drei
folgenden Tabellen dargestellten Anschlussbelegungen .
Nicht verwendet
Fernaktivierung
4 .25
(108 .0)
5 4 3 2 1
24–125 Vdc
100–240 Vac

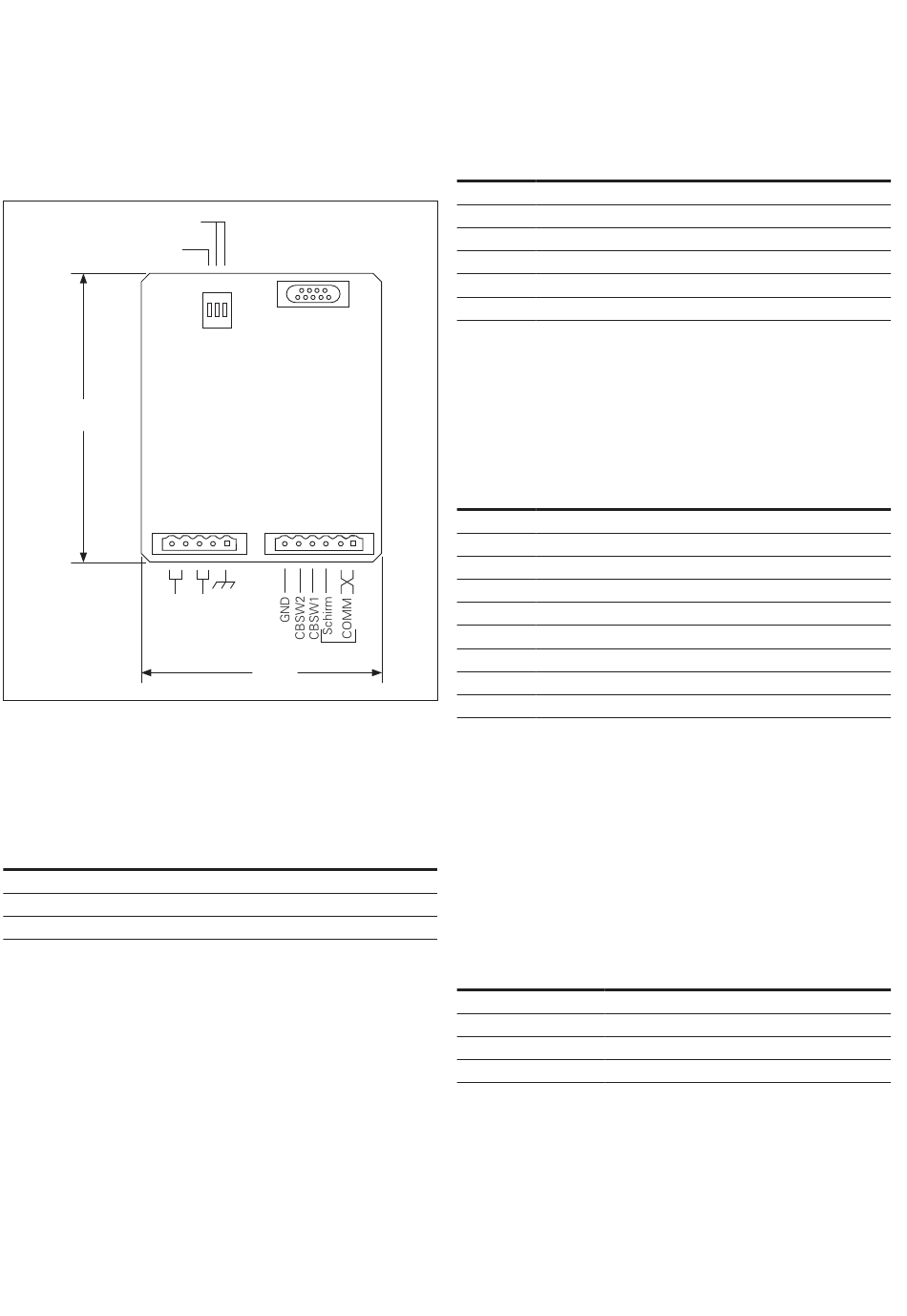

Abb. 2. Anschlüsse und Schalter
Stromeingang (TB1)
Die Spannungsversorgung des Moduls ist über einen 5-poligen
Steckverbinder . Die Eingangsleistung ist 100 . . .240 VAC 50/60 Hz
oder 24 . . .150 VDC . Siehe Tabelle 1 .
Tabelle 1. Anschlussbelegung Spannungsversorgung
Klemme Nr. Stromeingang
1 Masse
2 und 3 VAC N/VDC LE
4 und 5 VAC/VDC+
Anschlussklemme INCOM/Leistungsschalter-
Positionsschalter (TB2)
Dieser 6-polige Anschluss stellt die Schnittstelle zu dem INCOM-
Netzwerk und zu den Positionsschaltern des Leistungsschalters dar .
Siehe Tabelle 2 .
4
EATON CORPORATION www.moeller.net/de/support
RS-485
PROFIBUS-DP
1 2 3
Offen
SW1
6 5 4 3 2 1
50/60 Hz
INCOM
3 .54
(89 .9)
Umsetzermodul PMINT—PROFIBUS-DP
— Installation und Verwendung
Tabelle 2. Anschlussbelegung Positionsschalter INCOM/
Leistungsschalter
Klemme Nr. Ein-/Ausgangssignal
1 INCOM-Datennetz
2 INCOM-Datennetz
3 INCOM-Schirm
4 Positionsschalter 1 Leistungsschalter
5 Positionsschalter 2 Leistungsschalter
6 Positionsschalter GND (Masse) Leistungsschalter
Verbinden Sie den Kabelschirm nur am Master (PMINT) mit Masse .

PROFIBUS-DP RS-485 Stecker

Diese 9-polige Buchse ist die Schnittstelle zu dem PROFIBUS-DP
RS-485-Netzwerk . Die Polarität der RxD/TxD Datenleitungen muss
unbedingt beachtet werden . Siehe Tabelle 3 .
Tabelle 3. Anschlussbelegung RS-485 PROFIBUS-DP
Klemme Nr. Ein-/Ausgangssignal
1 Schirm
a
2 M24 (Masse für Ausgang +24 V)
3 RxD/TxD-P (Datenleitung B)
4 CNTR-P / RTS
5 DGND (Daten Masse)
6 VP (plus für 5V-Versorgung)
7 P24 (plus für 24V-Ausgang)
8 RxD/TxD-N (Datenleitung A)
9 CNTR-N
a
PROFIBUS-Signale, die nicht am PMINT-Modul angeschlossen sind.
a

Abschnitt 5: Schalter und Anzeigen

Für Anzeigen und Konfigurationsschalter auf dem PMINT-Modul,
siehe Abb. 1 .
Leuchte PROFIBUS-Systemfehler (SYS) (rot)
Die Anzeige leuchtet auf wie in Tabelle 4 beschrieben .
Leuchte PROFIBUS-Busfehler (BUS) (rot)
Die Anzeige leuchtet auf wie in Tabelle 4 beschrieben .
Tabelle 4. Leuchte PROFIBUS-DP
SYS F BUS F PROFIBUS-Zustand
Aus Aus i.O.
Aus Ein Keine Kommunikation
Aus Blinkt Kommunikations aber kein Datenaustausch
Ein Ein Konfigurationsfehler
