Eaton PMINT Installation Und Betrieb Seite 13

04/10 AWB1230-1621

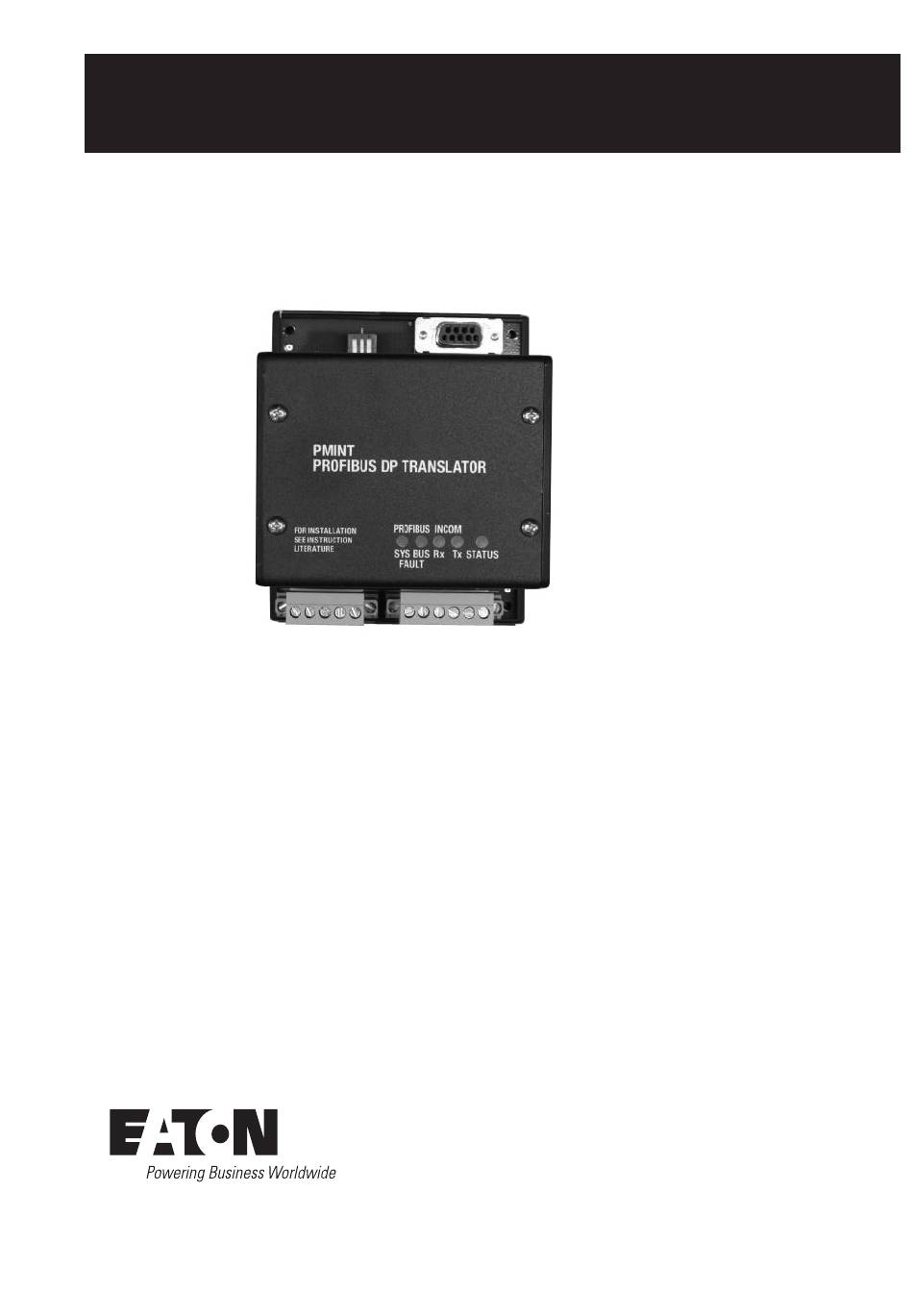

Umsetzermodul PMINT-PROFIBUS-DP
- Installation und Verwendung
Gültig ab April 2010
Inhalt
Beschreibung
Abbildungsverzeichnis . . . . . . . . . . . . . . . . . . . . . . 2
Tabellenverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . 2
Abschnitt 1: Allgemeine Beschreibung . . . . . . . . . 3
Abschnitt 2: Merkmale . . . . . . . . . . . . . . . . . . . . . 3
Abschnitt 3: Installation . . . . . . . . . . . . . . . . . . . . . 3
Anbindung an INCOM . . . . . . . . . . . . . . . . . . . . 3
Anbindung PROFIBUS-DP über RS-485 . . . . . . 3
Abschnitt 4: PMINT-Steckverbinder . . . . . . . . . . . 4
Buchse Stromversorgung (TB1) . . . . . . . . . . . . 4
INCOM/Schalterposition
Steckverbinder Positionsschalter (TB2) . . . . . . . 4
PROFIBUS-DP RS-485 Stecker . . . . . . . . . . . . . 4
Abschnitt 5: Schalter und Anzeigen . . . . . . . . . . . 4
PROFIBUS SYSFAULT LED (rot) . . . . . . . . . . . . 4
PROFIBUS BUSFAULT LED (rot) . . . . . . . . . . . . 4
Leuchte INCOM-Verbindung Tx (grün) . . . . . . . . 4
LED-Zustand (grün) . . . . . . . . . . . . . . . . . . . . . . 4
Schalter Fernaktivierung (SW1-1) . . . . . . . . . . . . 5
Abschnitt 6: GSD-Datei PROFIBUS-DP . . . . . . . . . 5
Abschnitt 7: V0-Profile PROFIBUS-DP . . . . . . . . . 5
Befehl Zyklischer Datenaustausch
Strukturformat . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Zyklischen Datenaustausch kontrollieren
Strukturformate . . . . . . . . . . . . . . . . . . . . . . . . . 5
Abschnitt 8: PROFIBUS-DP-V0 Diagnose . . . . . . . 7
Anhang A . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
PROFIBUS-DP-V0 GSD-Profildatei . . . . . . . . . . . 8
Anhang B . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Primär/Sekundär/Ursache . . . . . . . . . . . . . . . . . 10
2A11998H01
Seite
