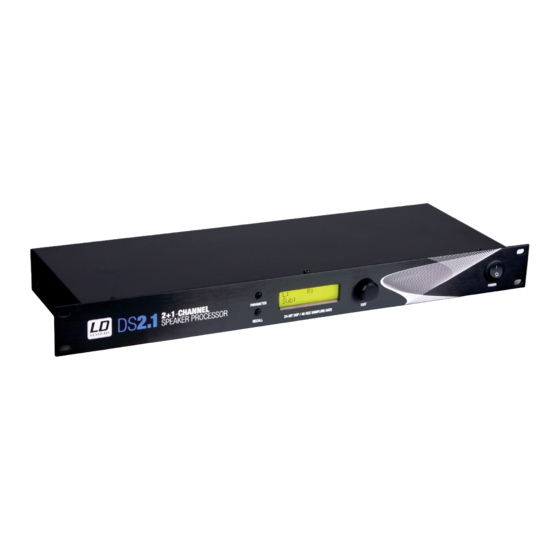

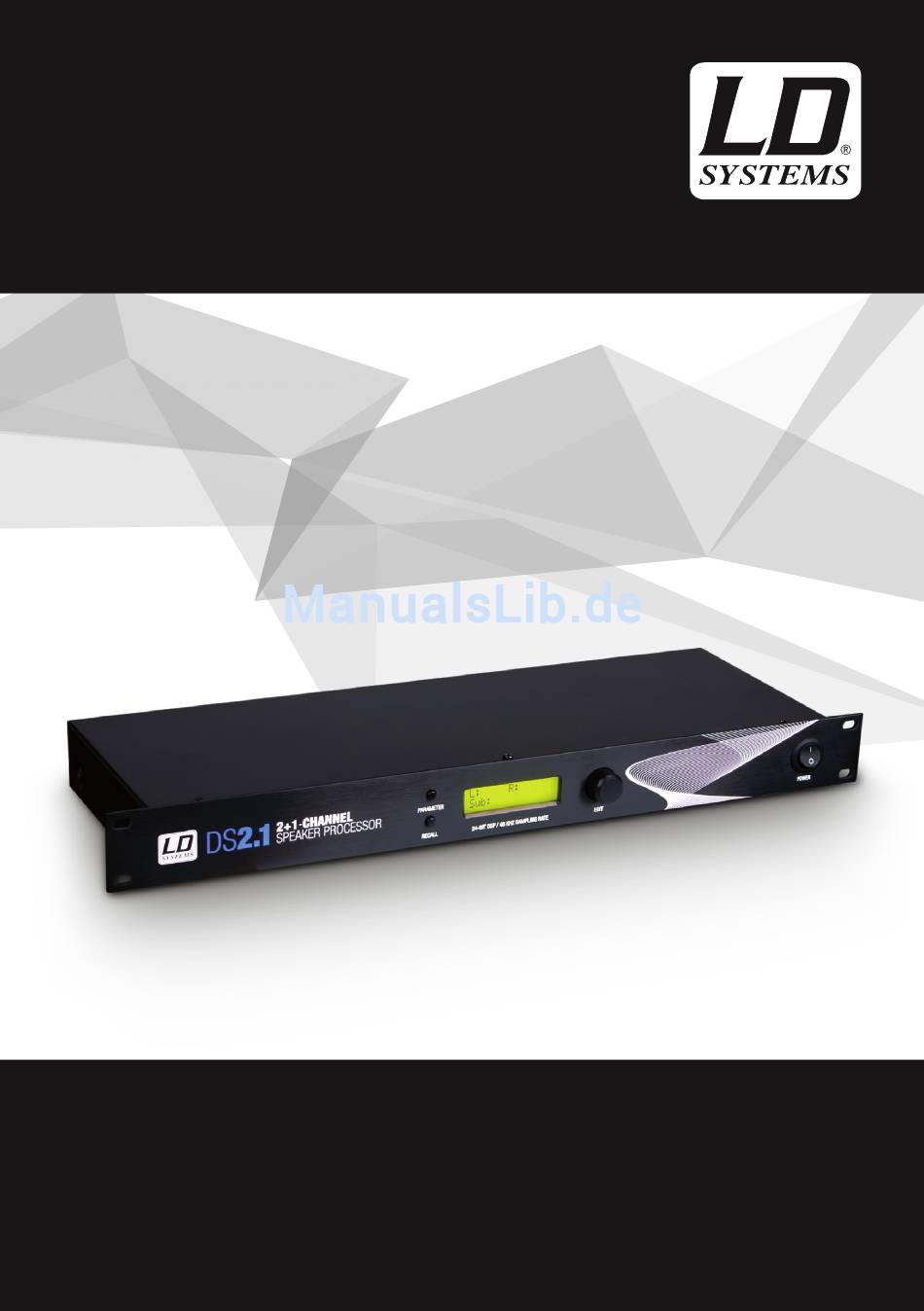

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO DS2.1 2+1 - CHANNEL SPEAKER PROCESSOR LDDS21...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ENGLISH ESPAÑOL PREVENTIVE MEASURES MEDIDAS DE SEGURIDAD 37-38 INTRODUCTION INTRODUCCIÓN CONNECTIONS, OPERATING AND DISPLAY ELEMENTS CONEXIONES, MANDOS Y ELEMENTOS DE VISUALIZACIÓN 38-39 EDITING VIA THE OPERATING PANEL EDICIÓN MEDIANTE EL PANEL DE CONTROL 40-42 EDIT VIA PC SOFTWARE 8-12... -
Seite 3: English
YOU‘VE MADE THE RIGHT CHOICE! We have designed this product to operate reliably over many years. LD Systems stands for this with its name and many years of experience as a manufacturer of high-quality audio products. Please read this User‘s Manual carefully, so that you can begin making optimum use of your LD Systems product quickly. -
Seite 4: Introduction
The rackable device is suitable both for live use and fixed installation, and offers adjustable EQ, crossover, delay and limiter functions. The parametric 3-band EQ of the LD DS21 offers a variable bandwidth as well as high and low frequencies. Crossover filters available for selection include Butterworth, Bessel and Linkwitz-Riley –... -
Seite 5: Connections, Operating And Display Elements
USB interface to edit and manage all parameters and presets of the LD DS21 speaker processor via a Windows PC. Software and driver for the Windows operating system are supplied with the device and are also available to download from the product page WWW.LD-SYSTEMS.COM. -
Seite 6: Editing Via The Operating Panel
EDITING VIA THE OPERATING PANEL The individual menu items and the main display with signal level display for the outputs left, right and subwoofer can be reached by repeatedly pressing the PARAMETER button. The display automatically switches to the main display after approximately 15 seconds of no input. Settings adjusted via the operating panel are stored, even if the device is restarted. - Seite 7 SUB Limit Threshold Menu item to activate the limiter and set the threshold value for the subwoofer channel SUB. Activate the limiter and select the desired threshold value with the EDIT rotary encoder (Off = limiter deactivated, threshold value -40 dBu to 10 dBu). SUB Limit Threshold = Off SUB Limit Hold...
-
Seite 8: Edit Via Pc Software
L&R Limit Threshold Menu item for activating the limiter and setting the threshold value for the channels left and right (L&R). Activate the limiter and select the desired threshold value with the EDIT rotary encoder (Off = limiter deactivated, threshold value -40 dBu to 10 dBu). L&R Limit Threshold= OFF L&R Limit Hold... - Seite 9 ONLINE PC CONTROL The overview window shows the editing options available for the channels left and right (LEFT, RIGHT), as well as for the subwoofer channel (SUB). Settings adjusted via the editing software are stored even if the device is restarted. However, we recommend saving individual settings as a preset (see “MANAGEMENT OF PRESETS”).
- Seite 10 LEFT&RIGHT / SUB CHAN Click the corresponding button to change settings in the desired channels: left and right (Left&Right) or subwoofer (Sub Chan). FREQUENCY CURVE Graphical representation of the High Pass, Low Pass and Equalizer settings. HIGH PASS / LOW PASS Click the cut-off frequency or filter characteristics button to open the edit window and make the required settings.
- Seite 11 Filter characteristics Cut-off frequency Low Pass High Pass 3-BAND EQUALIZER 3-band fully parametric equalizer with bypass function for each band. Click the frequency, amplification or bandwidth button to open the edit window and make the required settings. Click FLAT to bypass the corresponding equalizer band (ticked box = bypass activated). Switching to the filter characteristics Low Shelf, High Shelf and Peak Filter requires amplification to be set to 0 dB (Set 0 dB button).
-
Seite 12: Technical Data
Save. To load presets saved in this way, click on Open File, select the desired file and click on Open. Click on OK in the window that now opens to confirm. Close the window by clicking on Exit. TECHNICAL DATA Model designation: LDDS21 Product type: speaker processor Type:... -
Seite 13: Manufacturer´s Declarations
482 x 44.5 x 160 mm Other features: power cable included, free editing software, 6 memory slots for presets (can be edited via software) LDDS21 editing software Compatibility: Windows operating system (Windows XP and later) Required interface: USB-A (minimum 2.0) MANUFACTURER´S DECLARATIONS... -
Seite 14: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 15: Einführung
Belastung durch hohe Lautstärken über 90 dB. EINFÜHRUNG Der LD DS21 ist ein universell einsetzbarer 2.1 24-Bit Lautsprecher Prozessor mit hervorragenden Klangeigenschaften und lässt sich über das praktische frontseitige Bedienpanel einfach konfigurieren und per PC-Software komfortabel editieren. Das rackfähige Gerät eignet sich gleichermaßen für den Live-Einsatz wie für Festinstallationen und bietet individuell einstellbare EQ-, Crossover-, Delay- und Limiter-Funktionen. -
Seite 16: Editieren Per Bedienpanel
Sie sich bitte an ein autorisiertes Servicezentrum. USB-Schnittstelle zum Editieren und Verwalten aller Parameter und Presets des LD DS21 Lautsprecher-Prozessors über einen Windows-PC. Software und Treiber für Windows Betriebssysteme liegen dem Gerät bei, stehen aber auch auf der Produktseite unter WWW.LD-SYSTEMS. COM als Download zur Verfügung. -
Seite 17: Sub Phase
SUB VOLUME Menüpunkt zum Einstellen der Signalverstärkung für den Subwoofer-Kanal SUB. Stellen Sie die Verstärkung (GAIN) mit Hilfe des Drehgebers EDIT nach Wunsch von -60 dB bis 6 dB ein. SUB VOLUME GAIN = 0.0 dB SUB MUTE Menüpunkt zum Stummschalten des Subwoofer-Kanals SUB. Wählen Sie die gewünschte Einstellung mit Hilfe des Drehgebers EDIT (De-Mute = Stummschaltung deaktiviert, Mute = Stummschaltung aktiviert). - Seite 18 L&R VOLUME Menüpunkt zum Einstellen der Signalverstärkung für die Kanäle links und rechts (L&R). Stellen Sie die Verstärkung (GAIN) mit Hilfe des Drehgebers EDIT nach Wunsch von -60 dB bis 6 dB ein. L&R VOLUME GAIN = 0.0 dB L&R PHASE Menüpunkt zum Einstellen der Polarität der Kanäle links und rechts (L&R).
-
Seite 19: Editieren Per Pc-Software
PRESETS Zum Laden eines Presets drücken Sie auf RECALL, wählen mit Hilfe des Drehgebers das gewünschte Preset P1 bis P6 aus und bestätigen die Auswahl durch Drücken auf RECALL. Nach kurzer Ladezeit erscheint wieder die Hauptanzeige. Das Erstellen und Benennen eines Presets erfolgt ausschließlich per PC-Software. - Seite 20 Das Übersichtsfenster zeigt die Bearbeitungsmöglichkeiten, die für die Kanäle links und rechts (LEFT, RIGHT), sowie für den Subwoofer-Kanal (SUB) zur Verfügung stehen. Einstellungen, die per Editier-Software getätigt wurden, bleiben auch nach einem Neustart des Geräts erhalten, es empfiehlt sich dennoch, individuelle Einstellungen als Preset zu sichern (siehe "VERWALTEN DER PRESETS"). Klicken Sie auf eine der Schaltflächen "Gain", "PEQ", "Xover", "Phase", "Delay"...
- Seite 21 LEFT&RIGHT / SUB CHAN Klicken Sie auf die entsprechende Schaltfläche, um in den gewünschten Kanälen links und rechts (Left&Right) oder Subwoofer (Sub Chan) Einstellungen vornehmen zu können. FREQUENZKURVE Grafische Darstellung der Hochpass- (High Pass), Tiefpass- (Low Pass) und der Equalizer-Einstellungen. HIGH PASS / LOW PASS Klicken Sie auf eine der Schaltflächen für Grenzfrequenz und Filtercharakteristik, um das Bearbeitungsfenster zu öffnen und Einstellungen nach Wunsch vorzunehmen.
- Seite 22 3-BAND EQUALIZER 3-Band vollparametrischer Equalizer mit Bypass-Funktion für jedes Band. Klicken Sie auf eine der Schaltflächen für Frequenz, Verstärkung und Bandbreite, um das Bearbeitungsfenster zu öffnen und Einstellungen nach Wunsch vorzunehmen. Klicken Sie auf FLAT, um das entsprechende Equalizer-Band zu umgehen (Haken im Kästchen = Bypass aktiviert). Um die Filtereigenschaften Low Shelf, High Shelf und Glockenfilter umschalten zu können, muss die Verstärkung auf 0dB gesetzt sein (Schaltfläche Set 0dB).
-
Seite 23: Technische Daten
Rechner aus, benennen die Datei nach Wunsch und klicken auf Speichern. Zum Laden der so gespeicherten Presets klicken Sie auf Open File, wählen die gewünschte Datei aus und klicken auf Öffnen. Klicken Sie im nun geöffneten Fenster als Bestätigung auf OK. Zum Schließen des Fensters klicken Sie auf Exit. TECHNISCHE DATEN Modellbezeichnung: LDDS21 Produktart: Lautsprecher Prozessor Typ: 3-Kanal DSP Ausführung:... -
Seite 24: Herstellererklärungen
1,8 kg Abmessungen (B x H x T) 482 x 44,5 x 160 mm Weitere Eigenschaften: Netzkabel inklusive, kostenlose Editier-Software, 6 Speicherplätze für Presets (über Software editierbar) LDDS21 Editier-Software Kompatibilität: Windows Betriebssysteme ab XP Anforderung Schnittstelle: USB-A ab 2.0 HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE &... -
Seite 25: Francais
Cet appareil a été développé et fabriqué en appliquant des exigences de qualité très élevées : il garantit des années de fonctionnement sans problème. Grâce à de nombreuses années d‘expérience, LD Systems est un nom connu dans le domaine des produits audio haut de gamme. -
Seite 26: Introduction
L'appareil montable en rack est idéal pour une utilisation live comme pour une installation fixe et offre des fonctions réglables individuel- lement d'égaliseur, de crossover, délai et limiteur. L'égaliseur paramétrique 3 bandes du LD DS21 offre une largeur de bande variable ainsi qu'un filtre passe-haut et passe-bas. -
Seite 27: Raccordements, Éléments De Commande Et D'affichage
, contacter un centre de réparation agréé. Port USB pour éditer et gérer tous les paramètres et préréglages du processeur de haut-parleur LD DS21 sur un PC Windows. Logiciel et pilotes pour le système d'exploitation Windows sont inclus dans appareil, mais ils sont également disponibles au téléchargement sur la page produit sous WWW.LD-SYSTEMS.COM. -
Seite 28: Éditer Par Panneau De Commande
ÉDITER PAR PANNEAU DE COMMANDE En appuyant à plusieurs reprises sur la touche PARAMETER, vous atteignez les rubriques du menu et l’écran principal avec l’affichage du niveau de signal pour les sorties gauche, droite et subwoofer. L’affichage bascule automatiquement après environ 15 secondes vers l’affichage princi- pal lorsque, pendant ce temps, aucune saisie n’est effectuée. - Seite 29 SUB Limit Threshold Rubrique pour activer le limiteur et pour régler la valeur de seuil pour le canal subwoofer SUB. Activez le limiteur et réglez la valeur de seuil souhaitée à l’aide du codeur rotatif EDIT (Off = limiteur désactivé, valeur de seuil -40 dBu à 10 dBu). SUB Limit Treshold = Off SUB Limit Hold...
-
Seite 30: Éditer Par Logiciel Pc
L&R Limit Threshold Rubrique pour activer le limiteur et pour régler la valeur de seuil pour les canaux gauche et droit (L&R). Activez le limiteur et réglez la valeur de seuil souhaitée à l’aide du codeur rotatif EDIT (Off = limiteur désactivé, valeur de seuil -40 dBu à 10 dBu). L&R Limit Threshold= OFF L&R Limit Hold... - Seite 31 Démarrez le logiciel d’édition et, sous « Config » et « RS232 », réglez le numéro de port COM utilisé par l’appareil et cliquez sur OK (par exemple COM6). Sous « View », cochez à côté de « Toolbar » pour l’afficher et cliquez maintenant sur le bouton rouge pour établir la liaison (Connect). Le bouton « Disconnect »...
-
Seite 32: Courbe De Réponse En Fréquence
LEFT&RIGHT / SUB CHAN Cliquez sur le bouton approprié pour pouvoir modifier les réglages dans les canaux souhaités gauche et droite (Left&Right) ou subwoofer (Sub Chan). COURBE DE RÉPONSE EN FRÉQUENCE Représentation graphique des réglages passe-haut (High Pass), passe-bas (Low Pass) et égaliseur. PASSE-HAUT/PASSE-BAS Cliquez sur l’un des boutons pour la fréquence de coupure et caractéristique de filtre pour ouvrir la fenêtre d’édition et effectuer des réglages comme vous le souhaitez. - Seite 33 Caractéristique de filtre Fréquence de coupure Passe-bas Passe-haut 3-BAND EQUALIZER Égaliseur 3 bandes complètement paramétrique avec fonction bypass pour chaque bande. Cliquez sur l’un des boutons pour la fréquence, l’amplification et la largeur de bande pour ouvrir la fenêtre d’édition et effectuer des réglages comme vous le souhaitez. Cliquez sur FLAT pour contourner l’égaliseur à...
- Seite 34 Réglage de niveau canaux gauche et droit /Canal subwoofer Utilisez le curseur virtuel pour régler le niveau souhaité ou entrez directement, au moyen du clavier, la valeur dans le champ de saisie (double clic sur le champ de saisie, entrer la valeur, appuyer sur Enter). MUTE Coupure du volume des canaux gauche et droit ou du canal subwoofer.
-
Seite 35: Caractéristiques Techniques
Dimensions (L x H x P) 482 x 44,5 x 160 mm Autres caractéristiques : Câble secteur inclus, logiciel d'édition gratuit, 6 positions mémoire pour préréglages (éditables par logiciel) LDDS21 logiciel d'édition Compatibilité : Système d'exploitation Windows à partir de XP Interface requise : USB-A à partir de 2.0... -
Seite 36: Declarations
DECLARATIONS GARANTIE FABRICANT & LIMITATION DE RESPONSABILITÉ Nos conditions actuelles de garantie et de limitation de responsabilité sont disponibles à l‘adresse suivante : http://www.adamhall.com/media/ shop/downloads/documents/manufacturersdeclarations.pdf. Pour les réparations, veuillez contacter Adam Hall GmbH, Daimlerstraße 9, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. TRI ET MISE AUX DÉCHETS CORRECTE DE CE PRODUIT (Valid in the European Union and other European countries with waste separation) (Applicable dans l‘Union Européenne et les autres pays européens pratiquant le tri des déchets) La présence de ce symbole sur le... -
Seite 37: Español
Este equipo está diseñado y fabricado con los estándares de calidad más exigentes, para garantizar un correcto funcionamiento durante muchos años. Los productos de LD-Systems se caracterizan por su gran calidad, avalada por el prestigio de la marca y una dilatada expe- riencia como fabricante. -
Seite 38: Introducción
INTRODUCCIÓN El LD DS21 es un procesador universal de 24 bits para sistemas de altavoces 2.1 que tiene una excelente calidad de sonido y se puede configurar fácilmente a través del panel de control frontal o editar cómodamente por ordenador a través de software para PC. - Seite 39 Interfaz USB para editar y administrar todos los parámetros y presets del procesador LD DS21 para sistemas de altavoces mediante un ordenador con Windows. Con el equipo se entrega el software y los controladores necesarios para sistemas operativos Windows, pero también se pueden descargar desde la página del producto en WWW.LD-SYSTEMS.COM.
-
Seite 40: Edición Mediante El Panel De Control
EDICIÓN MEDIANTE EL PANEL DE CONTROL Pulsando varias veces el botón PARAMETER se accede a las distintas opciones de menú y a la pantalla principal con el indicador de nivel de señal para las salidas izquierda, derecha y subwoofer. La pantalla cambia automáticamente a la pantalla principal después de unos 15 segundos si no se introduce ningún valor. - Seite 41 SUB Limit Threshold = Off SUB Limit Hold Opción de menú para ajustar el tiempo de mantenimiento del limitador para el canal de subwoofer SUB. Seleccione el tiempo de mantenimiento deseado con el control giratorio EDIT de 10 ms a 1000 ms. SUB Limit Hold = 100 L&R VOLUME...
-
Seite 42: Edición Por Ordenador Mediante Software
L&R Limit Threshold= OFF L&R Limit Hold Opción de menú para ajustar el tiempo de mantenimiento del limitador para los canales izquierdo y derecho (L&R). Seleccione el tiempo de mantenimiento deseado con el control giratorio EDIT de 10 ms a 1000 ms. L&R Limit Hold = 100 PRESETS... - Seite 43 Inicie el software de edición y ajuste el número de puerto COM utilizado por el equipo en «Config» y «RS232». Después, haga clic en OK (en el ejemplo, COM6). En el apartado «View», marque la casilla «Toolbar» para mostrar la barra de herramientas y pulse el botón rojo para establecer la conexión (Connect).
- Seite 44 LEFT&RIGHT / SUB CHAN Haga clic en el botón correspondiente para poder hacer ajustes en los canales deseados izquierdo/derecho [Left&Right] o subwoofer [Sub Chan]. CURVA DE RESPUESTA Representación gráfica de los ajustes de los filtros paso alto (High Pass) y paso bajo (Low Pass) y del ecualizador. HIGH PASS / LOW PASS Haga clic en uno de los botones de frecuencia de corte y tipo de filtro para abrir la ventana de edición y hacer los ajustes que desee.
- Seite 45 Tipo de filtro Frecuencia de corte Paso bajo Paso alto ECUALIZADOR DE 3 BANDAS Ecualizador paramétrico de 3 bandas con función bypass para cada banda. Haga clic en uno de los botones de frecuencia, ganancia y ancho de banda para abrir la ventana de edición y hacer los ajustes que desee. Haga clic en FLAT para omitir la banda correspondiente del ecualizador (casilla marcada = bypass activado).
- Seite 46 MUTE Silenciación de los canales izquierdo y derecho o del subwoofer. Haga clic en MUTE para silenciar los canales correspondientes (casilla marcada = silenciación activada) Ajuste de la polaridad de los canales izquierdo y derecho o del subwoofer. Haga clic en 180 para invertir la polaridad de los canales corres- pondientes (casilla marcada = polaridad invertida).
-
Seite 47: Datos Técnicos
482 x 44,5 x 160 mm Otras características: Incluye cable de red, software de edición gratuito, 6 posiciones de memoria para presets (editables mediante software) Software de edición LDDS21 Compatibilidad: Sistemas operativos Windows a partir de XP Requisitos de conexión: USB-A a partir de 2.0... - Seite 48 este equipo. Si es un particular, póngase en contacto con el distribuidor donde adquirió este producto, o con el ayuntamiento, para informarse sobre el reciclaje adecuado de este equipo. Si es una empresa, póngase en contacto con su proveedor para informarse sobre los términos y condiciones de su contrato de compra-venta.
-
Seite 49: Polski
To urządzenie zostało zaprojektowane i wyprodukowane przy zastosowaniu najwyższych kryteriów jakościowych w celu zapewnienia wie- loletniej bezawaryjnej eksploatacji. Firma LD Systems gwarantuje to swoją marką i wieloletnim doświadczeniem w wytwarzaniu wysokiej jakości produktów audio. Proszę starannie przeczytać niniejszą instrukcję obsługi, aby móc jak najszybciej zacząć użytkować ten produkt marki LD Systems. -
Seite 50: Wprowadzenie
Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB. WPROWADZENIE LD DS21 to uniwersalny 24-bitowy procesor głośnikowy 2.1 o znakomitej charakterystyce dźwięku. Można go w prosty sposób skonfiguro- wać za pomocą praktycznego panelu obsługi na przedniej części urządzenia oraz komfortowo edytować za pośrednictwem oprogramowania komputerowego. -
Seite 51: Edycja Na Panelu Obsługi
Interfejs USB umożliwiający edytowanie wszystkich parametrów i ustawień procesora LD DS21 oraz zarządzanie nimi za pośrednictwem komputera z systemem Windows. Oprogramowanie i sterowniki do systemów operacyjnych Windows są dostarczane z urządzeniem. Można je także pobrać... - Seite 52 GŁÓWNY EKRAN Sub: SUB VOLUME Pozycja menu do regulacji wzmocnienia sygnału dla kanału subwoofera SUB. Można ustawić wzmocnienie (GAIN) za pomocą pokrętła EDIT na żądaną wartość od -60 dB do 6 dB. SUB VOLUME GAIN = 0.0 dB SUB MUTE Pozycja menu służąca do wyciszenia kanału subwoofera SUB.
- Seite 53 SUB Limit Hold = 100 L&R VOLUME Pozycja menu do regulacji wzmocnienia sygnału dla kanałów lewego i prawego (L&R). Można ustawić wzmocnienie (GAIN) za pomocą pokrętła EDIT na żądaną wartość od -60 dB do 6 dB. L&R VOLUME GAIN = 0.0 dB L&R PHASE Pozycja menu do ustawiania polaryzacji kanałów lewego i prawego (L&R).
-
Seite 54: Edycja Za Pomocą Oprogramowania Komputerowego
L&R Limit Hold = 100 PRESETS Aby wczytać wstępne ustawienia, należy nacisnąć przycisk RECALL, za pomocą pokrętła wybrać żądane ustawienie od P1 do P6 i potwier- dzić wybór, naciskając przycisk RECALL. Po chwili znów pojawi się główny ekran. Tworzenie i nazywanie ustawień wstępnych odbywa się wyłącznie przez oprogramowanie komputerowe. - Seite 55 Aby otworzyć okno edycyjne, naciśnij przycisk „Gain”, „PEQ”, „Xover”, „Phase”, „Delay” lub „Limit”. Jeśli edycja odbywa się w czasie rzeczywistym, zmiany wartości, np. w equalizerze, są niemal natychmiast słyszalne.
- Seite 56 LEFT&RIGHT / SUB CHAN Kliknij odpowiedni przycisk, aby dokonać korekty ustawień w żądanym kanale lewym lub prawym (Left&Right) lub w subwooferze (Sub Chan). KRZYWA CZĘSTOTLIWOŚCI Graficzne przedstawienie ustawień filtra górnoprzepustowego (High Pass), dolnoprzepustowego (Low Pass) i ustawień equalizera. HIGH PASS / LOW PASS Kliknij jeden z przycisków, aby otworzyć...
- Seite 57 Wzmocnienie Częstotliwość Szerokość pasma Pasmo equalizera 1 — 3 Ustawienie poziomów kanału lewego i prawego / kanału subwoofera Użyj suwaka, aby ustawić odpowiedni lub wpisać wartość bezpośrednio w polu wprowadzania za pomocą klawiatury (kliknij dwukrotnie w obszarze pola, wprowadź wartość i naciśnij Enter). MUTE Powoduje wyciszenie kanału lewego i prawego, ewentualnie kanału subwoofera.
-
Seite 58: Dane Techniczne
Aby wczytać zapisane ustawienia, kliknij przycisk Open File (Otwórz plik), wybierz żądany plik i kliknij przycisk otwierania. W wyświetlonym oknie kliknij przycisk OK, aby potwierdzić. Aby zamknąć okno, kliknij przycisk Exit. DANE TECHNICZNE Oznaczenie modelu: LDDS21 Rodzaj produktu: Procesor głośnikowy Typ: 3-kanałowy DSP... -
Seite 59: Deklaracje Producenta
482 x 44,5 x 160 mm Pozostałe cechy: W zestawie kabel zasilający, bezpłatne oprogramowanie do edycji, 6 miejsc pamięci na ustawienia wstępne (dostępne do edycji za pomocą oprogramowania) LDDS21 – oprogramowanie do edycji Kompatybilność Systemy operacyjne Windows XP lub nowszy Wymagany interfejs: USB-A 2.0 lub nowszy... -
Seite 60: Italiano
Quest‘apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un‘azienda produttrice di prodotti audio di qualità. Leggete attentamente questo manuale d‘uso per utilizzare al meglio il vostro nuovo prodotto LD Systems. -
Seite 61: Introduzione
Evitare l‘esposizione prolungata a livelli sonori elevati, superiori a 90 dB. INTRODUZIONE LD DS21 è un processore per altoparlanti 2.1 da 24 bit universale con straordinarie caratteristiche acustiche. Può essere facilmente confi- gurato attraverso il pratico pannello di comando anteriore e modificato in tutta comodità mediante il software per PC. -
Seite 62: Modifica Tramite Pannello Di Comando
Interfaccia USB per modificare e gestire tutti i parametri e i preset del processore per altoparlanti LD DS21 mediate un PC Windows. Il software e i driver per i sistemi operativi Windows sono forniti di serie con il dispositivo, ma sono disponibili anche per il download sul sito del prodotto WWW.LD-SYSTEMS.COM. - Seite 63 SUB VOLUME Voce di menu per impostare l’amplificazione del segnale per il canale del subwoofer SUB. Impostare l’amplificazione (GAIN) desiderata, da -60 dB a 6 dB, mediante la manopola EDIT. SUB VOLUME GAIN = 0.0 dB SUB MUTE Voce di menu per silenziare il canale del subwoofer SUB. Selezionare l’impostazione desiderata mediante la manopola EDIT (De-Mute = silen- ziamento disattivato, Mute = silenziamento attivato).
- Seite 64 L&R VOLUME Voce di menu per impostare l’amplificazione del segnale per i canali sinistro e destro (L&R). Impostare l’amplificazione (GAIN) desiderata, da -60 dB a 6 dB, mediante la manopola EDIT. L&R VOLUME GAIN = 0.0 dB L&R PHASE Voce di menu per impostare la polarità dei canali sinistro e destro (L&R). Selezionare l’impostazione desiderata mediante la manopola EDIT (0 = polarità...
-
Seite 65: Modifica Tramite Software Per Pc
esclusivamente tramite il software per PC. RECALL PROGRAM P1: PRESET 1 MODIFICA TRAMITE SOFTWARE PER PC Installare i driver di periferica e il software di editing su un computer Windows con un’interfaccia USB 2.0 (o superiore). Collegare quindi il dispositivo al computer con un cavo USB adeguato e accenderlo. Avviare la Gestione dispositivi del computer e controllare il numero di porta COM di “Prolific USB-to-Serial Port Comm”... - Seite 66 Cliccare su uno dei pulsanti “Gain”, “PEQ”, “Xover”, “Phase”, “Delay” o “Limit” per aprire la finestra di editing. Dato che l’elaborazione avviene in tempo reale, le modifiche dei valori, ad es. nell’equalizzatore, sono percepibili immediatamente senza significativi ritardi.
- Seite 67 LEFT&RIGHT / SUB CHAN Cliccare sul pulsante corrispondente per poter effettuare le impostazioni nei canali sinistro e destro (Left&Right) desiderati o nel subwoofer (Sub Chan). CURVA DI FREQUENZA Rappresentazione grafica delle impostazioni passa alto (High Pass), passa basso (Low Pass) e dell’equalizzatore. HIGH PASS / LOW PASS Cliccare su uno dei pulsanti relativi a frequenza limite e caratteristica del filtro per aprire la finestra di editing ed eseguire le impostazioni desiderate.
- Seite 68 Amplificazione Frequenza Larghezza di banda Banda equalizzatore 1 - 3 Impostazione di livello per i canali sinistro e destro / canale del subwoofer Utilizzare il fader virtuale per impostare il livello desiderato oppure inserire il valore direttamente nell’apposito campo tramite tastiera (fare doppio clic sul campo, inserire il valore e premere Enter).
-
Seite 69: Dati Tecnici
Open (Apri). Nella finestra che si apre cliccare su OK come conferma. Per chiudere la finestra, cliccare su Exit (Chiudi). DATI TECNICI Nome del modello: LDDS21 Tipologia di prodotto: Processore per altoparlanti Tipo:... -
Seite 70: Dichiarazioni Del Produttore
482 x 44,5 x 160 mm Altre caratteristiche: Cavo di alimentazione incluso, software di editing gratuito, 6 spazi di memoria per preset (modificabili tramite software) Software di editing LDDS21 Compatibilità: Sistemi operativi Windows a partire da XP Requisito interfaccia: USB-A da 2.0 DICHIARAZIONI DEL PRODUTTORE MANUFACTURER’S WARRANTY &... - Seite 72 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com REV: 01...
