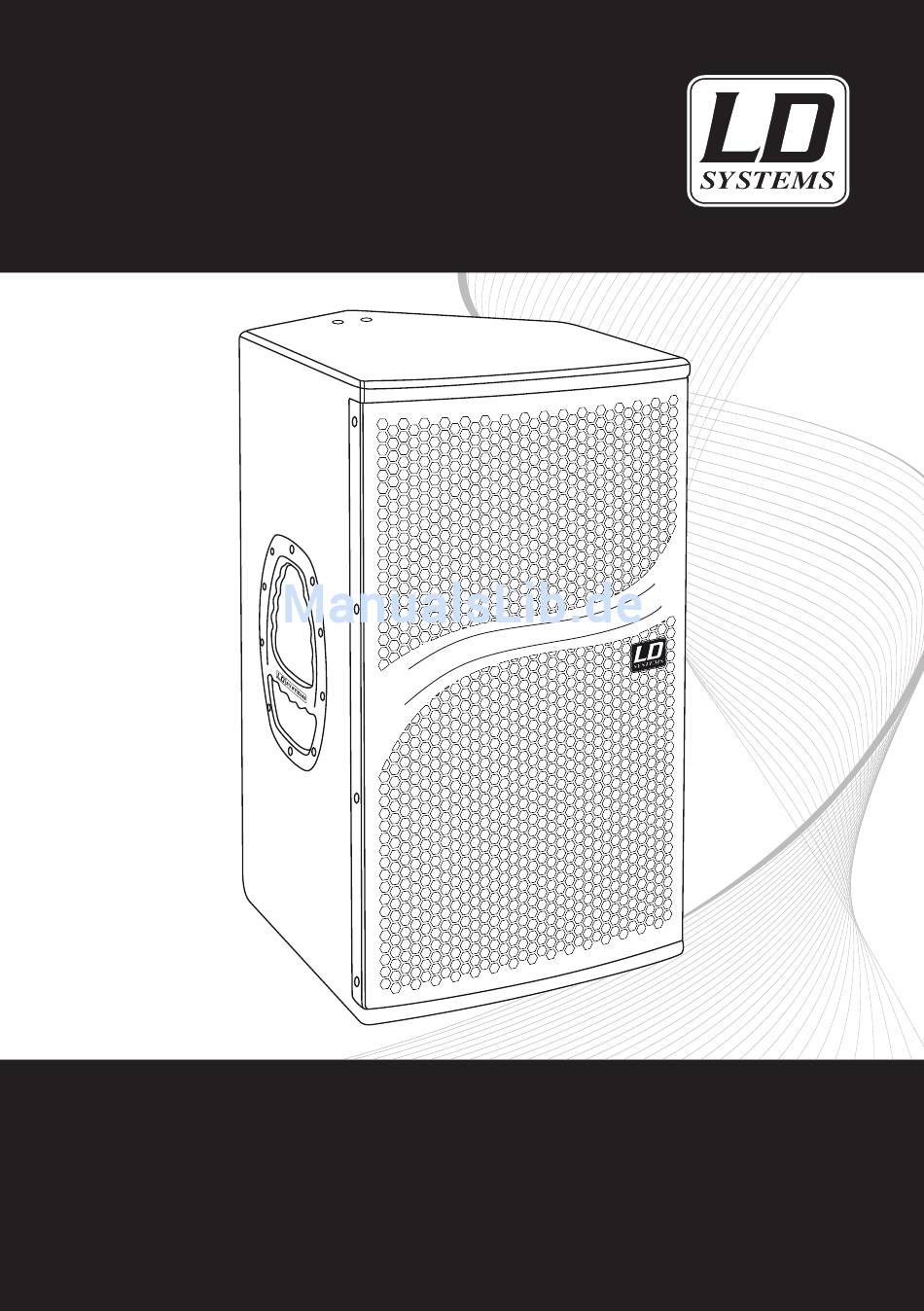

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO LD DDQ SERIES DSP-contRoLLED 2-way actIvE SpEakER LDDDQ10 / LDDDQ12...
- Seite 22 Sie haben die richtige Wahl getroffen! Diese LD Systems Produkte werden Sie lange Jahre durch Zuverlässigkeit, Wirtschaftlichkeit und einfaches Handling überzeugen. Dafür garantiert LD Systems mit seinem Namen und seiner in vielen Jahren erworbenen Kompetenz als Hersteller hochwertiger Geräte. Nehmen Sie sich nun ein paar Minuten Zeit, diese Anleitung zu lesen. Wir möchten, dass Sie einfach und schnell in den Genuss dieser Technik kommen.
- Seite 23 LD DDQ SERIE DSP GEStEuERtER 2-wEGE aktIv-LautSpREcHER LDDDQ10 / LDDDQ12...
-
Seite 24: Sicherheitshinweise
SICHERHEITSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5. - Seite 25 SICHERHEITSHINWEISE: 23. WICHTIGER HINWEIS: Ersetzen Sie Sicherungen ausschließlich durch Sicherungen des gleichen Typs und Werten. Sollte eine Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 24. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel bzw. den Netzadapter aus der Steckdose.
- Seite 26 RüCKSEITE / BEDIEnELEMEntE (LDDDQ12 aBGEBILDEt) ANALOG INPUT Symmetrischer XLR Line-Eingang (max. 23 dBu). INPUT LINK Symmetrischer XLR Line-Ausgang. SUB OUT Symmetrischer XLR Subwoofer Line-Ausgang. GAIN DB Regler für die Eingangsempfindlichkeit, respek- tive die Lautstärke des Verstärker-Moduls. Bei Überschreitung des maximalen Eingangspegels (23dBu) wird dies durch gemeinsames Blinken der LEDs 7-10 signalisiert.
- Seite 27 RüCKSEITE / BEDIEnELEMEntE (LDDDQ12 aBGEBILDEt) PEAK LIMIT LED Leuchtet auf, sobald der Lautsprecher im Grenz- bereich betrieben wird. Kurzzeitiges Aufleuchten ist dabei unkritisch, da der interne Audio-Limiter Übersteuerungen ausregelt. Dauerhaftes Leuchten sollte durch Absenken des Eingangspegels vermieden werden. LOW CUT / SUB OUT LED Leuchtet auf, wenn der dazugehörige Schalter...
- Seite 28 FREQUENZGanG: LDDDQ10 0.05 LDDDQ12 0.05...
-
Seite 29: Abstrahlverhalten
ABSTRAHLvERHaLtEn: Horizontal Isobars of: LD DDQ10 -6 dB -12 dB - 60 - 120 - 180 Vertical Isobars of: LD DDQ10 -6 dB -12 dB - 60 -120 -180... - Seite 30 ABSTRAHLvERHaLtEn: Horizontal Isobars of: LD DDQ12 -6 dB -12 dB - 60 - 120 - 180 Vertical Isobars of: LD DDQ12 -6 dB -12 dB - 60 - 120 - 180...
- Seite 31 DSP BLock DIaGRaMM:...
- Seite 32 Für die Anwendung Front of House muss die schmalere Seite der HF-Horn-Öffnung nach unten zeigen. KONFIGURATION BüHNENMONITOR Für den Betrieb als Bühnenmonitor können die LDDDQ10 und LDDDQ12 auf der Seite liegend aufgestellt werden (horizontale Aufstellung). Bei Bedarf kann das Hochtonhorn um 90° gedreht werden, um einen größeren Abstrahl- winkel im Hochtonbereich zu erhalten.
- Seite 33 FLUGBETRIEB: Die Lautsprecher sind für den fliegenden Betrieb mit entsprechender Flyware vorbereitet. Die Boxen der LD DDQ-Serie verfügen über M8 Gewinde zum Einsatz von M8 Schraubösen, mit denen die Boxen über Karabiner an Ketten, oder Drahtseilen aufgehängt werden können. Bitte benutzen Sie ausschließlich entsprechend zertifizierte, unbeschädigte Flyware (Flugösen, Schraubösen, Karabiner, Ketten, Drahtseile etc.).
- Seite 34 ScHwEnkBÜGEL LDDDQ10SB: BüGEL HEBELSCHRAUBE STAHLSCHEIBE GUMMISCHEIBE...
- Seite 35 ScHwEnkBÜGEL LDDDQ12SB: BüGEL HEBELSCHRAUBE STAHLSCHEIBE GUMMISCHEIBE GRIFFRAHMEN HALBRUNDMUTTER...
- Seite 36 ZUBEHÖR: LDDDQ10B / LDDDQ12B Schutzhülle für LDDDQ10 / LDDDQ12 SMBS5 Wandmontageplatte LDDDQ10WB / LDDDQ12WB Wandmontagebügel für LDDDQ10 / LDDDQ12 LDDDQ10SB / LDDDQ12SB Schwenkbügel für LDDDQ10 / LDDDQ12 SPS023S / SPS023 Boxenständer...
-
Seite 37: Spezifikationen
SPEZIFIKATIONEN: Produktart: PA-Lautsprecher, DSP gesteuert PA-Lautsprecher, DSP gesteuert Typ: Aktiv Aktiv Größe Tief-/Mitteltöner: " Größe Tief-/Mitteltöner: mm Magnet Tief-/Mittel- Neodym Neodym töner: Marke Tief-/Mitteltöner: Faital Pro (10PR300, 4 Ohm) Faital Pro (12PR300, 4 Ohm) Schwingspule Tief-/ „ Mitteltöner: Schwingspule Tief-/ 63,5 63,5 Mitteltöner:... - Seite 38 Monitorwinkel: ° Breite: Höhe: Tiefe: Gewicht: 15,5 Weitere Eigenschaften: LD SYSTEMS Evolutive Griffe, LD SYSTEMS Evolutive Griffe, Hochständerflansch 36 mm, vertikal Hochständerflansch 36 mm, vertikal neigbar (SM707), vorbereitet für neigbar (SM707), vorbereitet für Schwenkbügel, schaltbarer Hoch- Schwenkbügel, schaltbarer Hoch- passfilter (100 Hz, Butterworth, 18 passfilter (100 Hz, Butterworth, 18 *Short Term Max.
-
Seite 39: Herstellererklärungen
HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, Defender, Palmer, Cameo und Eminence. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Viel- mehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall. -
Seite 40: Haftungsbeschränkung
HERSTELLERERKLÄRUNGEN: HAFTUNGSBESCHRÄNKUNG Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz. Weitergehende Gewährleistungsansprüche bleiben hiervon unberührt. Die maximale Haftung von Adam Hall im Rahmen dieser Garantie ist ausdrückliche beschränkt auf den jeweils niedrigeren Betrag, der sich entweder aus dem Kaufpreis für das Produkt oder aus den Reparatur- bzw. -
Seite 41: Korrekte Entsorgung Dieses Produktes
Entsorgung der Geräte. Dieses Produkt sollte nicht mit anderem gewerblichen Abfall entsorgt werden. WEEE-DEKLARATION Ihr LD Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiederver- wertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische Geräte nicht im normalen Hausmüll entsorgt werden dürfen. - Seite 122 WWW.LD-SYSTEMS.COM Adam Hall GmbH | Daimlerstrasse 9 | 61267 Neu-Anspach | Germany Tel. +49(0)6081/9419-0 | Fax +49(0)6081/9419-1000 web : www.adamhall.com | e-mail : mail@adamhall.com...
