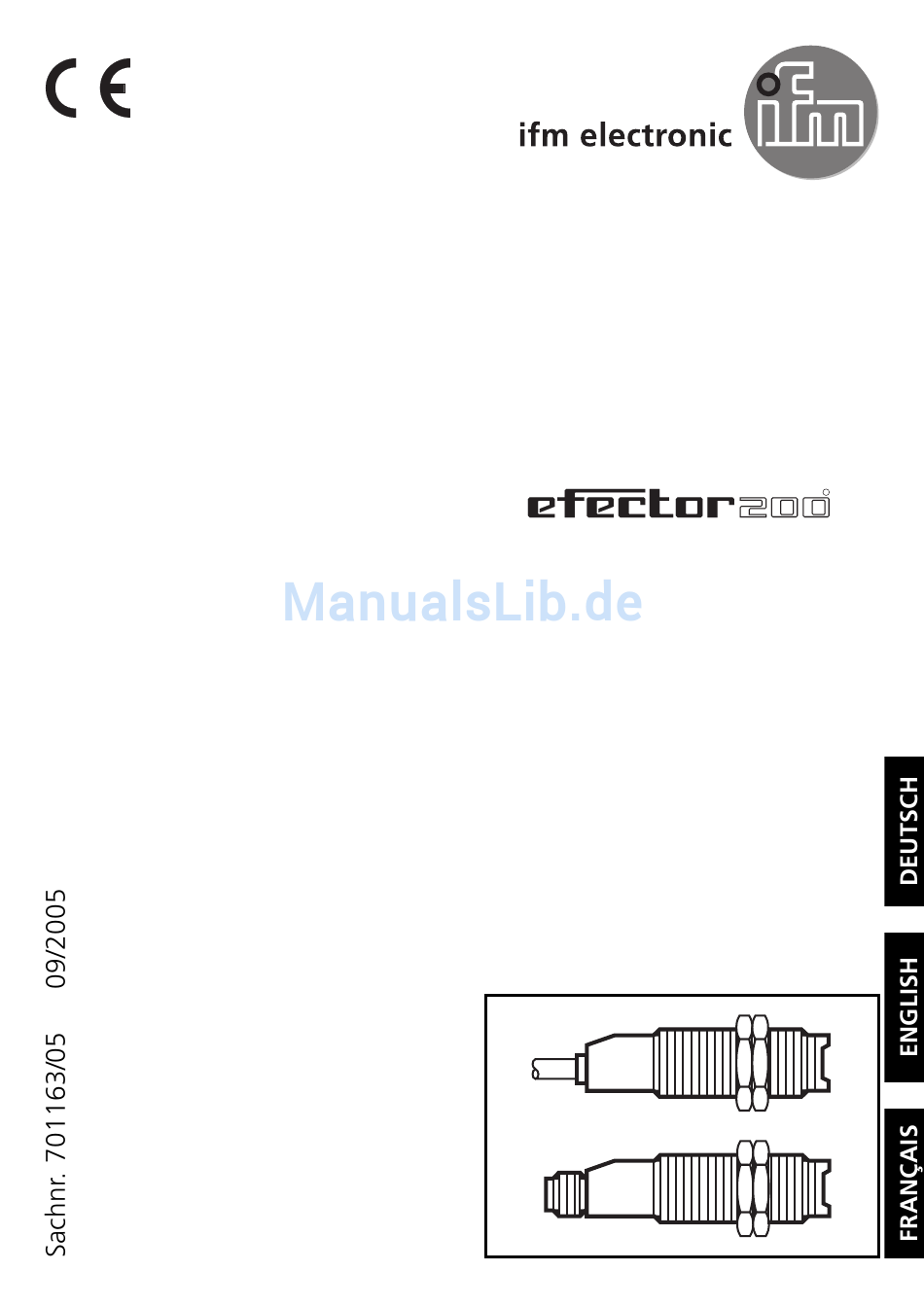

- Seite 1 Bedienungsanleitung Operating instructions Notice pour utilisateurs Einweglichtschranke Through-beam sensor Barrage photoélectrique...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Die Lichtschranke erfaßt berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. Reichweite (r): siehe Typaufkleber. Elektrischer Anschluß Um die "limited Voltage" Anforderungen gemäß UL 508 zu erfül- len, muß das Gerät aus einer galvanisch getrennten Quelle ver- sorgt und durch eine Überstromeinrichtung abgesichert werden. -
Seite 3: Einstellen Der Empfindlichkeit Bei Stillstehenden Objekten
Einstellen der Empfindlichkeit bei stillstehenden Objekten Gerät in den Programmiermodus schalten. Sender Empfänger Drücken Sie ca. 2s, bis die rote LED blinkt. Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus. Empfindlichkeit mit Objekt einstellen. Empfänger Sender Drücken Sie 1 mal. -
Seite 4: Einstellen Der Empfindlichkeit Bei Bewegten Objekten
Einstellen der Empfindlichkeit bei bewegten Objekten Gerät in den Programmiermodus schalten. Empfänger Sender Drücken Sie ca. 2s, bis die rote LED blinkt. Die rote LED verlischt; LEDs gelb und grün blinken im Wechsel. Das Gerät ist im Programmiermodus. Lassen Sie während der Messung (ca. 1s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen. -
Seite 5: Einstellen Maximaler Empfindlichkeit
Einstellen maximaler Empfindlichkeit: • Gehen Sie in den Programmiermodus (s. Schritt 1). • Unterbrechen Sie den Lichtstrahl. • Drücken Sie 2 mal die Einstelltaste (s. Schritte 2 und 3). Verriegeln / Entriegeln Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel;... -
Seite 6: Funktionskontroll-Ausgang
Funktionskontroll-Ausgang (nicht bei Geräten mit Kabelanschluß) • Schaltet bei Störung der Objekterfassung (mangelhafte Objekter- kennung, Dejustierung, Verschmutzung der Linsen) nach ca. 4s; wird zurückgesetzt ca. 4s nach dem das Objekt wieder eindeutig erfaßt wird. • Schaltet bei Kurzschluß des Schaltausgangs sofort; wird zurückge- setzt ca. - Seite 17 Sender / transmitter / émetteur DC Empfänger / receiver / récepteur DC PNP PIN 2 = fc-output Empfänger / receiver / récepteur DC NPN PIN 2 = fc-output...
