Inhaltszusammenfassung für IFM Electronic efector 200

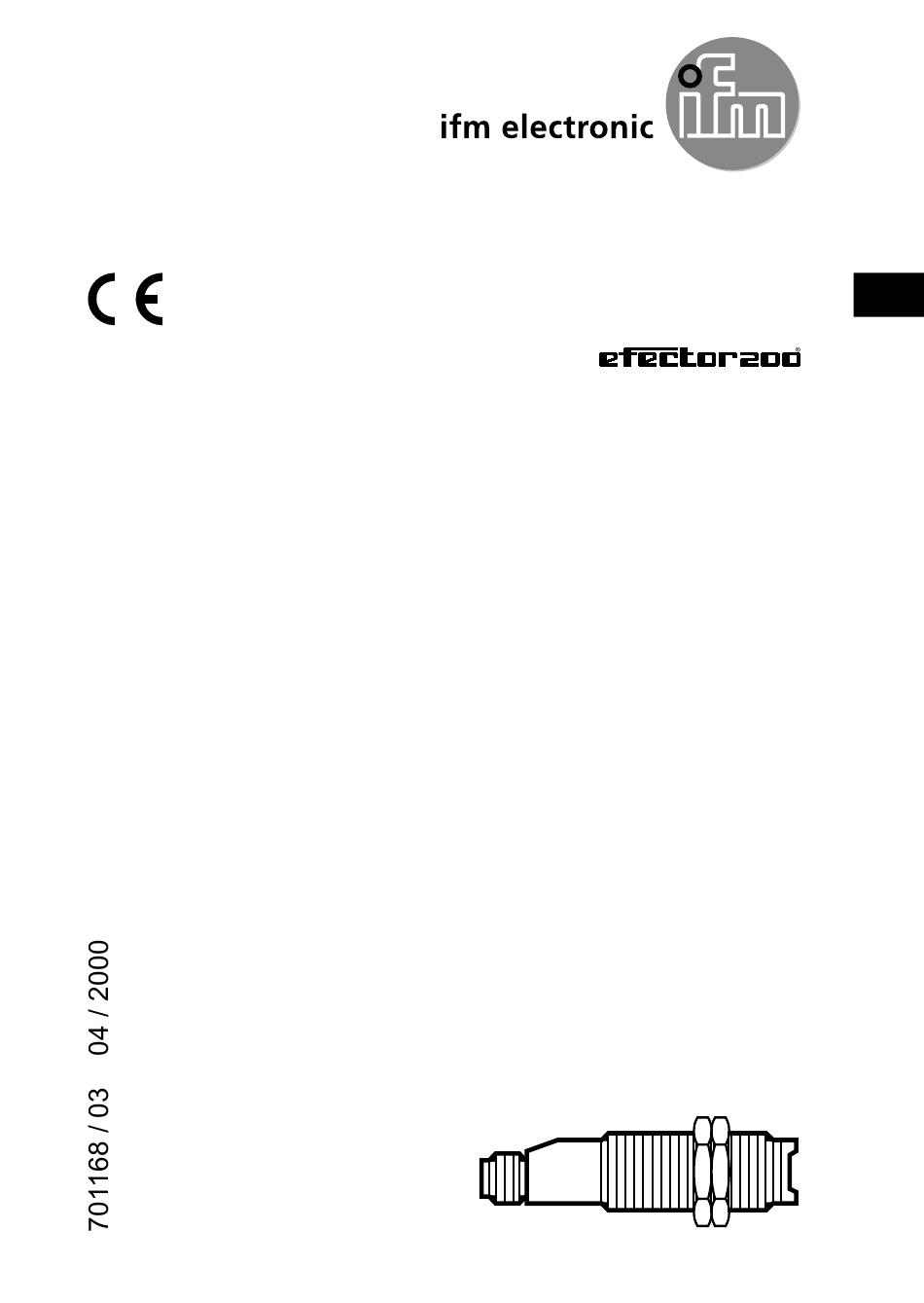

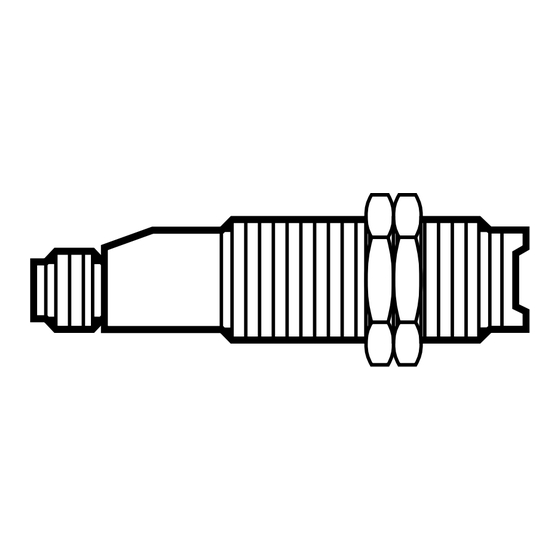

- Seite 1 Bedienungsanleitung Reflexlichtschranke OG Laser...
-
Seite 2: Inhaltsverzeichnis
Inhalt Bestimmungsgemäße Verwendung3 Elektrischer Anschluss3 Montage4 Justierhilfe 5 Inbetriebnahme5 Einstellung der Empfindlichkeit bei stillstehenden Objekten 5 Einstellung der Empfindlichkeit bei bewegten Objekten 6 Einstellung der maximalen Empfindlichkeit 7 Verriegeln / Entriegeln 8 Betrieb 8 Funktionskontroll-Ausgang 8 Wartung 8... -
Seite 3: Bestimmungsgemäße Verwendung
WARNUNG Sichtbares Laserlicht; Laserschutzklasse 2 Die Verwendung von anderen Bedieneinrichtungen oder -einstellungen kann zu gefähr- licher Strahlungsexposition führen ► Nicht in den Laserstrahl blicken! ► Die beigelegten Aufkleber (Warnhinweis Laser) in unmittelbarer Nähe des Geräts anbringen ► Die Vorsichts- und Warnhinweise auf dem Produktlabel beachten ►... - Seite 4 DC NPN Pin 2 = fc-output Adernfarben bei Kabelgeräten: BN = braun, BU = blau, BK = schwarz Programmieren der Ausgangsfunktion (Hellschaltend / Schließer oder Dunkel- schaltend / Öffner) durch Anschlussbelegung Belastung des Funktionskontroll-Ausgangs (fc-output): max 10 mA Montage Einstelltaste LEDs rot, grün, gelb Befestigen Sie Tripelspiegel oder Reflexfolie Richten Sie die Reflexlichtschranke darauf aus und befestigen Sie sie mit Hilfe einer Montagehalterung;...
-
Seite 5: Justierhilfe
Den Lichtstrahl nicht auf die Befestigungsschraube des Tripelspiegels ausrichten Das Gerät so befestigen, dass sich die Einbaulage nicht verändern kann (Starke Vibrationen vermeiden!) Lasergeräte mit sehr kleinem Lichtfleck-Duchmesser sind stark fokussiert; geringste Veränderungen der Einbaulage können daher zur Dejustage führen Justierhilfe Zur Erleichterung der Justage wird während der Einstellung die Intensität des Lichtflecks erhöht und dadurch deutlich sichtbar Im Betriebsmodus (Nach... -
Seite 6: Einstellung Der Empfindlichkeit Bei Bewegten Objekten
Einstellung mit Objekt ► Drücken Sie 1 x > LEDs gelb und grün verlöschen für ca 1 s, blinken dann wieder im Wechsel Einstellung ohne Objekt ► Drücken Sie 1 x > LEDs gelb und grün verlöschen für ca 1s, danach leuchtet die grüne LED >... -
Seite 7: Einstellung Der Maximalen Empfindlichkeit
► Lassen Sie während der Messung (ca 1 s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen ► Drücken Sie 1 x > LEDs gelb und grün verlöschen für ca 1 s und blinken anschließend im Wechsel ► Lassen Sie während der Messung (ca 1 s) mindestens zwei Objekte durch den Erfassungsbereich der Optik laufen ►... -
Seite 8: Verriegeln / Entriegeln
Verriegeln / Entriegeln Die rote LED blinkt kurz, danach blinken die LEDs gelb und grün im Wechsel; nach 10 s verlöschen die LEDs, ► Drücken Sie 10 s lang das Gerät ist verriegelt Nach 10 s verlöschen die LEDs, die Verriegelung ist aufgehoben ►...
