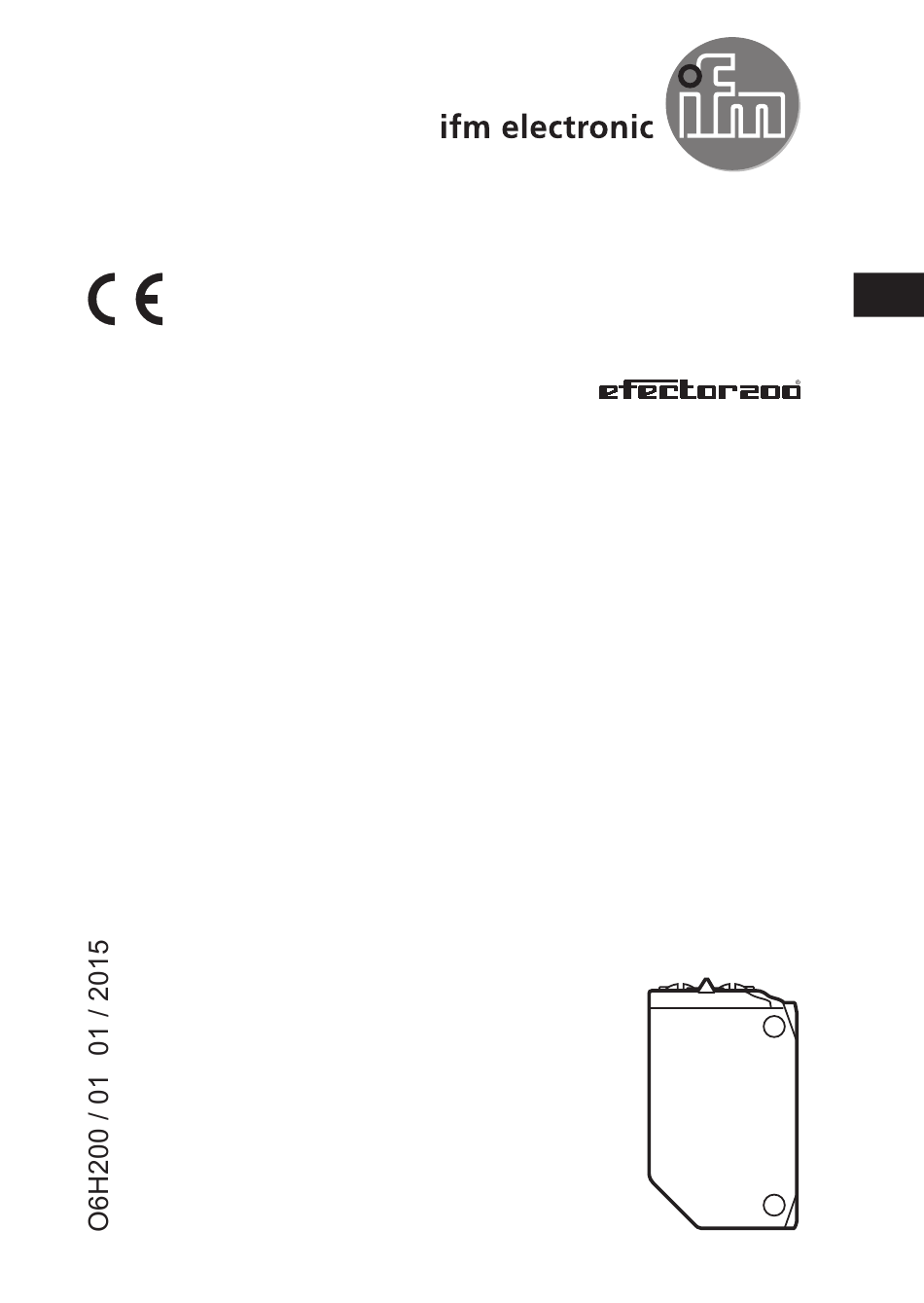

- Seite 1 Bedienungsanleitung Reflexlichttaster mit Hintergrundausblendung O6H2...
-
Seite 2: Vorbemerkung
1 Vorbemerkung 1.1 Verwendete Symbole ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich. 2 Bestimmungsgemäße Verwendung Der Reflexlichttaster erfasst berührungslos Gegenstände und Materialien und meldet sie durch ein Schaltsignal. 3 Montage ►... -
Seite 3: Bedien- Und Anzeigeelemente
4 Bedien- und Anzeigeelemente 1: LED gelb - Schaltausgang aktiv 2: Einstellpotentiometer Tastweite 3: LED grün - Betrieb, Stabilitätsanzeige 4: Schalter Ausgangsfunktion 4.1 Stabilitätsanzeige Die grüne LED leuchtet bei anliegender Versorgungsspannung und stabilem Sensorsignal. stabiles Signal Schaltpunkt stabiles Signal Hellschaltung LED grün LED gelb Dunkelschaltung... -
Seite 4: Elektrischer Anschluss
5 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. ► Befolgen Sie die nationalen und internationalen Vorschriften zur Errich- tung elektrotechnischer Anlagen. ► Spannungsversorgung nach EN 50178 sicherstellen. ► Anlage spannungsfrei schalten. ► Gerät folgendermaßen anschließen: 5.1 PNP Stecker M12 Pigtail Kabel * Stecker M8 3-pol. -
Seite 5: Einstellungen
6 Einstellungen 6.1 Ausgangsfunktion einstellen ► Einstellung D: Dunkelschaltung ► Einstellung L: Hellschaltung 6.2 Tastweite einstellen ► Tastweite erhöhen: Einstellpotentiometer im Uhrzeigersinn drehen. ► Tastweite verringern: Einstellpotentiometer entgegen dem Uhrzeigersinn drehen. Objekte, die hinter dem eingestellten Schaltpunkt liegen werden ausgeblendet. 7 Betrieb ►... -
Seite 6: Wartung, Instandsetzung, Entsorgung
8 Wartung, Instandsetzung, Entsorgung ► Die Linsen des Geräts von Verschmutzungen frei halten. ► Zur Reinigung keine Lösungsmittel oder Reiniger verwenden, die die Kunst- stoffteile beschädigen könnten. ► Das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen entsorgen. Die Instandsetzung defekter Sensoren ist nur durch den Hersteller erlaubt. Technische Daten und weitere Informationen unter www.ifm.com...
