ROBO TX CONTROLLER

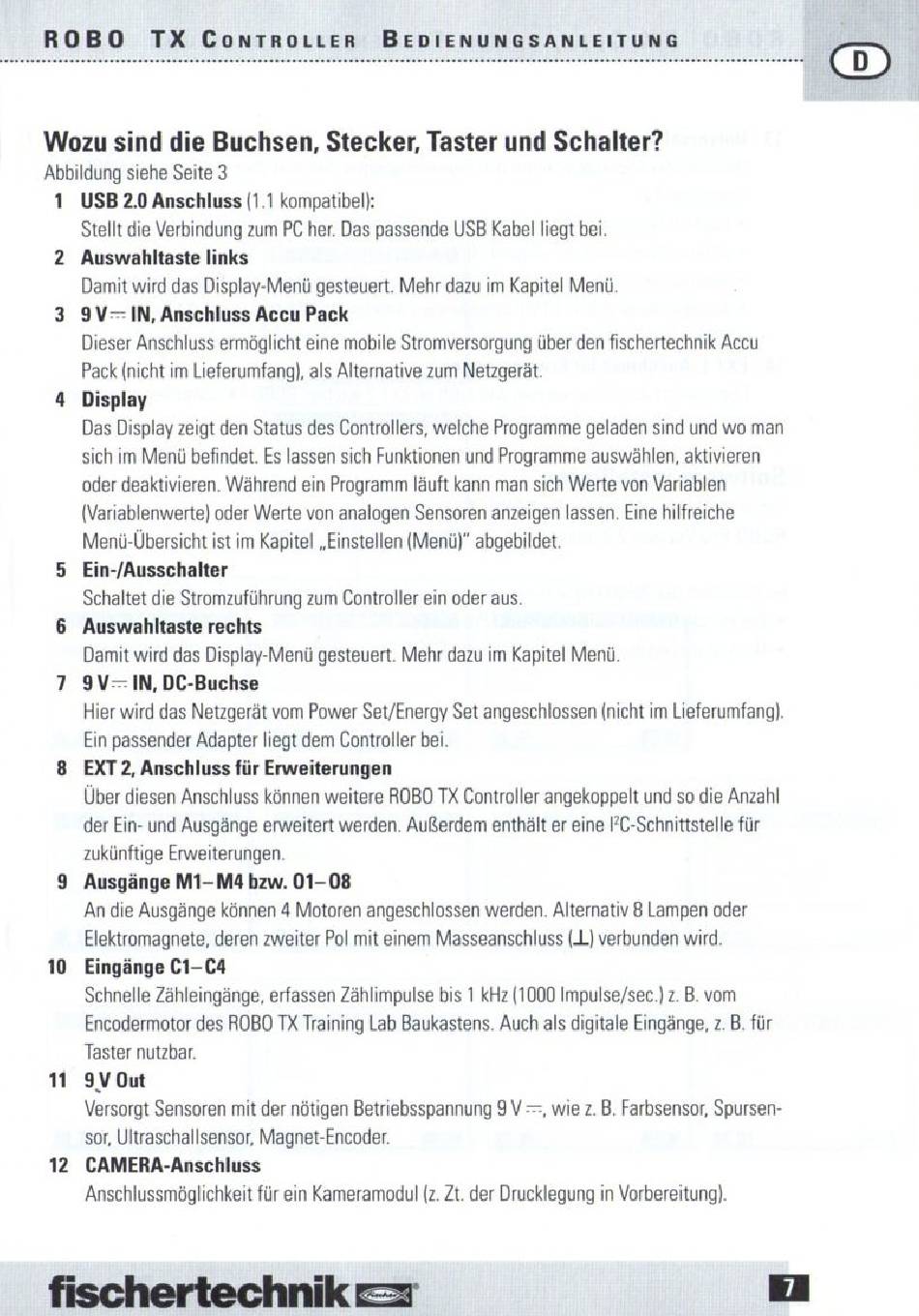

Wozu sind die Buchsen, Stecker, Taster und Schalter?

AbbildungsieheSeite3
I USB 2.0Anschluss (1.1kompatibel):
Stellt die Verbindung zumPCher.Daspassende USBKabelliegt bei.
2 Auswahltaste links
DamitWirddasDisplay-Menügesteuert.Mehrdazuim KapitelMenü.
3 9 V.-= IN, Anschluss
DieserAnschluss ermöglichteinemobileStromversorgung ü berdenfischertechnik Accu
Pack(nicht im Lieferumfang), als AlternativezumNetzgerät.
4 Display
DasDisplayzeigtdenStatusdesControllers, w elche Programme geladensind undwo man
sichim Menübefindet.EslassensichFunktionen undProgramme auswählen,aktivieren
Oderdeaktivieren. W ährendein Programm läuft kannmansichWertevonVariablen
(Variablenwerte) OderWerte vonanalogenSensoren anzeigenlassen.Einehilfreiche
Übersicht Menü- ist imKapitel „ Einstellen (Menü)" a bgebildet.
5 Ein-/AusschaIter
Schaltetdie Stromzuführung zumControllerein Oderaus.
6 Auswahltaste rechts
DamitWirddas Display-Menü gesteuert.Mehrdazuim KapitelMenü.
7 IN, DC-Buchse
HierWirddas NetzgerätvomPowerSet/Energy Setangeschlossen ( nichtim Lieferumfang).
Einpassender A dapterliegt demControllerbei.
8 EXT2, Anschluss fiir Erweiterungen
r Übe diesen A nschluss können w eitere ROBO T XController angekoppelt undsodieAnzahl
der Ein-undAusgängeerweitertwerden.Außerdementhälter eine FC-Schnittstelle für
zukünftigeErweiterungen.
9 Ausgänge MI—M4 bzw. 01—08
An dieAusgängekönnen4 Motorenangeschlossen w erden.Alternativ8 Lampen Oder
Elektromagnete, derenzweiterPOI m it einemMasseanschluss ( i) verbunden wird.
10 Eingänge CI—C4
SchnelleZähleingänge, erfassenZählimpulse bis I kHz(1000Impulse/sec.) z .B.vom
Encodermotor desROBO TXTrainingLabBaukastens. Auchals digitale Eingånge, z. B.für
Taster nutzbar.
It 9.vout
VersorgtSensoren mit der nötigenBetriebsspannung 9 V z, wie z.B. Farbsensor, Spursen-
sor,Ultraschallsensor, Magnet-Encoder.
12 CAMERA-Anschluss
Anschlussmöglichkeit für ein Kameramodul (z.Zt. der Drucklegung in Vorbereitung).
fischertechnik
BEDIENUNGSANLEITUNG
Accu Pack
D
