Skyrc MC5000 Bedienungsanleitung
Skyrc MC5000 Bedienungsanleitung

Skyrc MC5000 Bedienungsanleitung

Lade- und analysegerät für zylinderförmige akkus
Bedienungsanleitung
v. 63

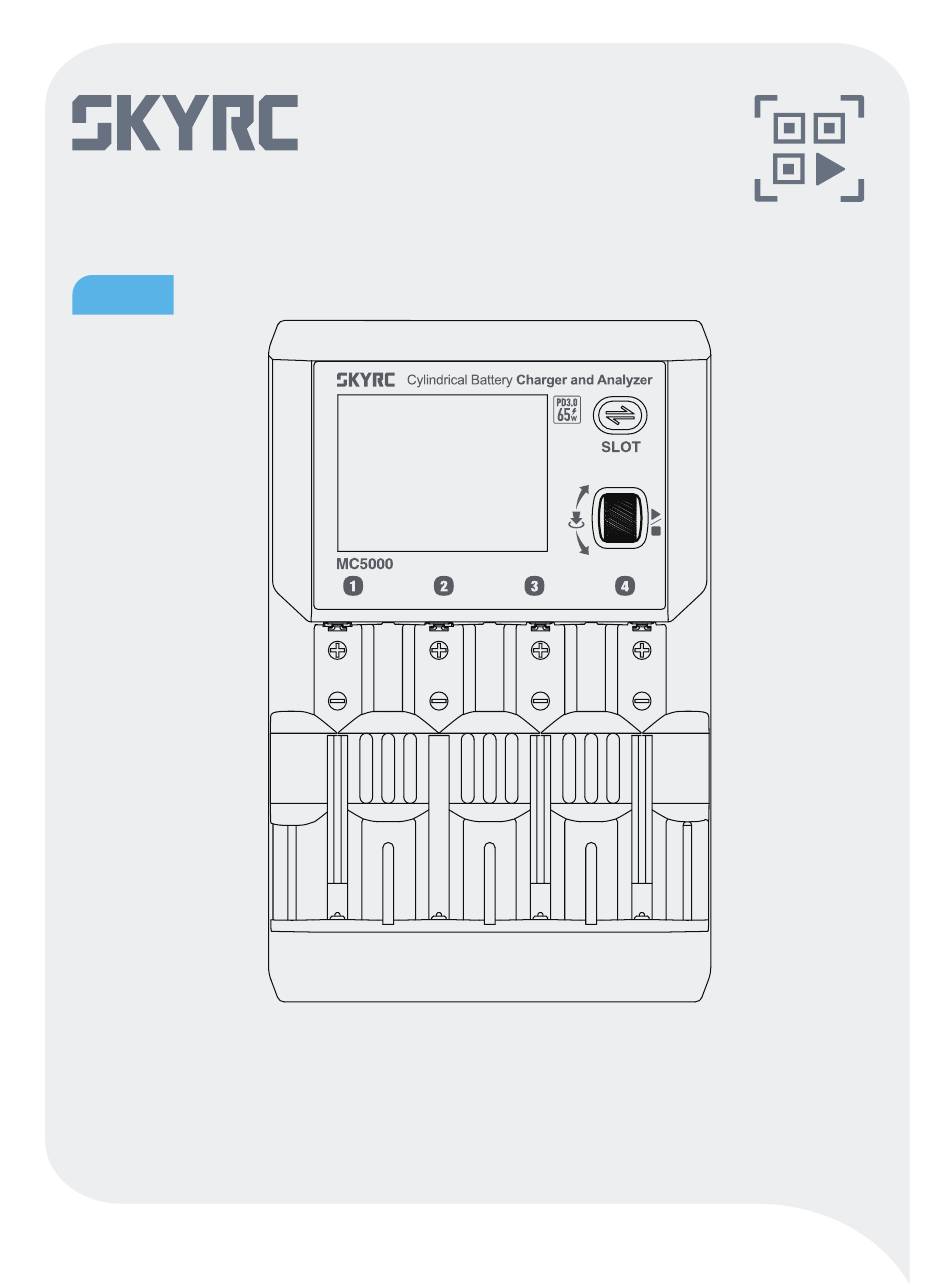

MC5000
Lade- und Analysegerät für
zylinderförmige Akkus
- 1 -
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Skyrc MC5000

  • Seite 1 Bedienungsanleitung v. 63 MC5000 Lade- und Analysegerät für zylinderförmige Akkus - 1 -...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Einführung �����������������������������������������������������������������������������������������������������������������������������������1 Funktionen �����������������������������������������������������������������������������������������������������������������������������������1 MC5000 kennenlernen ����������������������������������������������������������������������������������������������������������������2 Warnung ��������������������������������������������������������������������������������������������������������������������������������������3 Technische Daten ������������������������������������������������������������������������������������������������������������������������4 Akku-Wissen��������������������������������������������������������������������������������������������������������������������������������6 Akkuspannung �����������������������������������������������������������������������������������������������������������������������������7 Strom und Akku anschließen �������������������������������������������������������������������������������������������������������8 Laden�������������������������������������������������������������������������������������������������������������������������������������������9 Betriebsmodus��������������������������������������������������������������������������������������������������������������������������� 11 Akkutyp ��������������������������������������������������������������������������������������������������������������������������������������12 Parameterkonfiguration �������������������������������������������������������������������������������������������������������������14 Status-LED ��������������������������������������������������������������������������������������������������������������������������������16 Fehler ����������������������������������������������������������������������������������������������������������������������������������������16 Mit der SkyCharger-App arbeiten ����������������������������������������������������������������������������������������������17 Systemeinstellungen �����������������������������������������������������������������������������������������������������������������18 Lieferumfang������������������������������������������������������������������������������������������������������������������������������18 KONFORMITÄTSERKLÄRUNG ������������������������������������������������������������������������������������������������19...
  • Seite 3: Einführung

    Herzlichen Glückwunsch zum Kauf des SkyRC MC5000 Lade- und Analysegeräts für zylinderförmige Akkus! Das MC5000 ist ein vielseitiges, intelligentes Ladegerät, das speziell für zylinderförmige Akkus entwickelt wurde und Lade-, Entlade- und Analysefunktionen integriert� Mit vier unabhängigen Ladeschächten kann es gleichzeitig vier Akkus mit individuellen Einstellungen laden� Es unterstützt einen PD-Ausgang mit einer maximalen Leistung von 65 W�...
  • Seite 4: Mc5000 Kennenlernen

    MC5000 kennenlernen Intelligenter Lüfter Netzkabelanschluss Ladeschacht- Umschalttaste LCD-Display Scrolltaste Status-LED Akku-Ladeschächte Intelligenter Lüfter USB-C-Ausgang Rutschfeste Füße Aufsteller - 2 -...
  • Seite 5: Warnung

    Warnung Lassen Sie das Ladegerät niemals unbeaufsichtigt, wenn es am Stromnetz angeschlossen ist oder das Gerät arbeitet� Wenn eine Fehlfunktion festgestellt wird, beenden Sie den Vorgang sofort und lesen Sie in der Bedienungsanleitung nach� Vergewissern Sie sich, dass Sie das richtige Programm und die richtigen Einstellungen gewählt und eingestellt haben�...
  • Seite 6: Technische Daten

    Technische Daten Eingangsspannung 100 V - 240 V~ (50 Hz/60 Hz) Max� Eingangsstrom bei 220 V/AC: 1,50 A Eingangsstrom Max� Eingangsstrom bei 100 V/AC: 2,80 A Die PD-Ausgabe hat Vorrang, wobei die verbleibende Leistung Ausgangsleistung Ladeleistung: 80 W Entladeleistung: 20 W gleichmäßig auf die vier Ladeschächte verteilt wird�...
  • Seite 7 Technische Daten USB-Ausgang PD 3�0 max� 65 W Firmwareaktualisierung über SkyCharger-App Betriebstemperatur 0 °C - 40 °C Betriebsumgebung Luftfeuchtigkeit der Betriebsumgebung 5 % - 75 % rF, keine Kondensation Aufbewahrungstemperatur -10 °C - 70 °C Aufbewahrungsumgebung Aufbewahrungsluftfeuchtigkeit 5 % - 75 % rF, keine Kondensation Abmessungen 188 x 122 x 65 mm Gewicht...
  • Seite 8: Akku-Wissen

    Akku-Wissen Was bedeutet „mAh“ bei Akkus? mAh steht für Milliamperestunde, eine Einheit, die die elektrische Leistung über die Zeit misst� Sie wird üblicherweise verwendet, um die Energiekapazität eines Akkus anzugeben� Im Allgemeinen bedeutet ein höherer mAh-Wert eine größere Akkukapazität und eine längere Lebensdauer des Akkus�...
  • Seite 9: Akkuspannung

    Akkuspannung Die Hersteller von Akkus geben die empfohlenen Lade- und Entladeraten in den Datenblättern gewöhnlich in Abhängigkeit von der Mindest-, Nenn-, typischen oder nominalen Akkukapazität an� In der Praxis ist es einfacher, die Leistung verschiedener Akkus zu vergleichen, indem Sie ein festes Paar geeigneter Raten wählen, z�...
  • Seite 10: Strom Und Akku Anschließen

    Strom und Akku anschließen 1� Schließen Sie das Gerät an einer Stromquelle an� Das MC5000 unterstützt einen AC- Eingang mit einer Eingangsspannung von 100 - 240 V/AC� 2� Setzen Sie die Akkus ein und achten Sie dabei auf die Polarität� Die LED-Anzeige leuchtet gelb, um anzuzeigen, dass die Akkus erkannt wurden�...
  • Seite 11: Laden

    Laden Die folgenden Vorgänge werden am Beispiel von Lithium-Ionen-Akkus erläutert� Zur Anzeige scannen oder anklicken 8B6F- Charge Setting Charge Setting Standby... Start Start Li-ion Standby... Battery Type Lilon Battery Type Lilon Li-ion HV Task Charge Task Charge Capacity 5000 mAh Capacity 5000 mAh LiFe...
  • Seite 12: Rückseite

    Laden Zur Anzeige scannen oder anklicken Charge Setting Charge Setting Charge Setting Keep Voltage Keep Voltage Start Cut-off Timer Lilon Cut-off Timer Battery Type Lilon 30Min Back Charge Back Task Charge 5000 mAh Capacity 5000 mAh 60Min 3.00 A Target Voltage 4.20 V 90Min 4.20 V...
  • Seite 13: Betriebsmodus

    Betriebsmodus Dieses Ladegerät bietet bis zu sechs Lademodi Laden, Entladen, Lagern, Break-in, Zyklus und Auffrischen, die den Ladeanforderungen verschiedener Akkus voll gerecht werden� Laden Geeignet zum Laden von Akkus bei guter Leistung und kontinuierlicher Nutzung, ohne die Kapazität des Akkus zu bestimmen� Der Ladevorgang wird beendet, wenn der Akku voll oder ein anderes Beendigungskriterium erfüllt ist�...
  • Seite 14: Akkutyp

    Akkutyp Das SkyRC MC5000 unterstützt die folgenden Akkutypen: NiMH Nickel-Metallhydrid-Akku, 1,2 V Nennspannung� Der gebräuchlichste Typ von Akkus der Verbraucherklasse in der Größe AA für Kameras, Ausrüstung, Blitzgeräte, Taschenlampen, Werkzeuge, Spielzeug, Schlafzimmer usw� NiCd Nickel-Cadmium-Akku, 1,2 V Nennspannung� Wird auch heute noch in der Welt der Akkus verwendet, aber Einzelzellen sind eine Seltenheit geworden, da sie aufgrund ihrer Umweltgiftigkeit aus dem Verkehr gezogen werden�...
  • Seite 15 Akkutyp Li-ion HV Lithium-Ionen-Hochvolt-Akku, 3,8 V Nennspannung� Ähnlich wie ein Standard-Lithium-Ionen- Akku, aber diese Zellen können sicher bis zu 4,35 V geladen werden� Samsung ist neben LG der einzige bekannte Qualitätshersteller solcher Nicht-Standard-Lithium-Ionen-Zellen� Alles in allem dürfen Sie diese Akkutyp-Einstellung NICHT mit Standard-Lithium-Ionen-Akkus verwenden! LiFe Lithium-Eisen-Phosphat-Akku, LiFePO4, 3,2 V Nennspannung�...
  • Seite 16: Parameterkonfiguration

    Parameterkonfiguration Kapazität oder Nominalwert Diese Kapazität dient sowohl als Nennkapazität des Akkus als auch als Schutzeinstellung� Im Break-in-Modus ist diese Option als Nennkapazität gekennzeichnet und Sie müssen die Nennkapazität des Akkus wählen� In anderen Betriebsmodi dient diese Option dem Schutz des Akkus�...
  • Seite 17: Speicherspannung

    Parameterkonfiguration Abschalt-Timer Das Ladegerät beendet das Programm mit einem Fehler, wenn die Betriebszeit des Programms die Einstellungen des Abschalt-Timers erreicht� Dies dient dazu, den Akku vor Überladung oder Überentladung zu schützen� Speicherspannung Das Speicherprogramm wird beendet, wenn die Spannung des Lithium-Akkus die voreingestellte Speicherspannung erreicht�...
  • Seite 18: Status-Led

    Entladen abgeschlossen Pulsiert abwechselnd rot und grün Fehler Fehler Im Fall eines Fehlers zeigt das MC5000 eine Fehlermeldung an, wie in der nachstehenden Tabelle dargestellt, auf die Sie sich bei der Fehlersuche beziehen können� Fehlermeldung Beschreibung Der Anschluss des Akkus ist möglicherweise...
  • Seite 19: Mit Der Skycharger-App Arbeiten

    Bedienung 1� Schließen Sie das Gerät an einer Stromquelle an� Das MC5000 unterstützt einen AC- Eingang mit einer Eingangsspannung von 100 - 240 V/AC� 2� Setzen Sie die Akkus ein und achten Sie dabei auf die Polarität� Die LED-Anzeige leuchtet gelb, um anzuzeigen, dass die Akkus erkannt wurden�...
  • Seite 20: Systemeinstellungen

    Tippen Sie die Scrolltaste an, um die Seite zu verlassen� Zeigt die rechtlichen Hinweise an� Tippen Sie die Scrolltaste Rechtliche Hinweise an, um die Seite zu verlassen� Rückseite Zurück zum vorherigen Menü� Lieferumfang 1 x SkyRC MC5000 Ladegerät 1 x Bedienungsanleitung 1 x Netzkabel - 18 -...
  • Seite 21: Konformitätserklärung

    KONFORMITÄTSERKLÄRUNG Das MC5000 erfüllt alle relevanten und obligatorischen CE-Richtlinien und FCC Teil 15 Abschnitt B� Prüfnormen Titel Ergebnis Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche EN 60335-1 Konform Zwecke - Teil 1: Allgemeine Anforderungen Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche...
  • Seite 22: Entsorgung

    Entsorgung Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht mit dem normalen Hausmüll entsorgt werden darf� Stattdessen liegt es in Ihrer Verantwortung, Elektro- und Elektronik-Altgeräte (EEE) zu entsorgen, indem Sie sie bei einer ausgewiesenen Sammelstelle zum Recycling abgeben�...
  • Seite 23 - 21 -...
  • Seite 24 Die Bedienungsanleitung kann ohne vorherige Ankündigung geändert werden; die aktuelle Version finden Sie auf unserer Website! Hergestellt von SKYRC TECHNOLOGY CO., LTD. www.skyrc.com 03�2025 Vertrieb durch Conrad Electronic SE, Klaus-Conrad-Str� 1, D-92240 Hirschau - 22 -...
