Il'll.u=rk
0812024

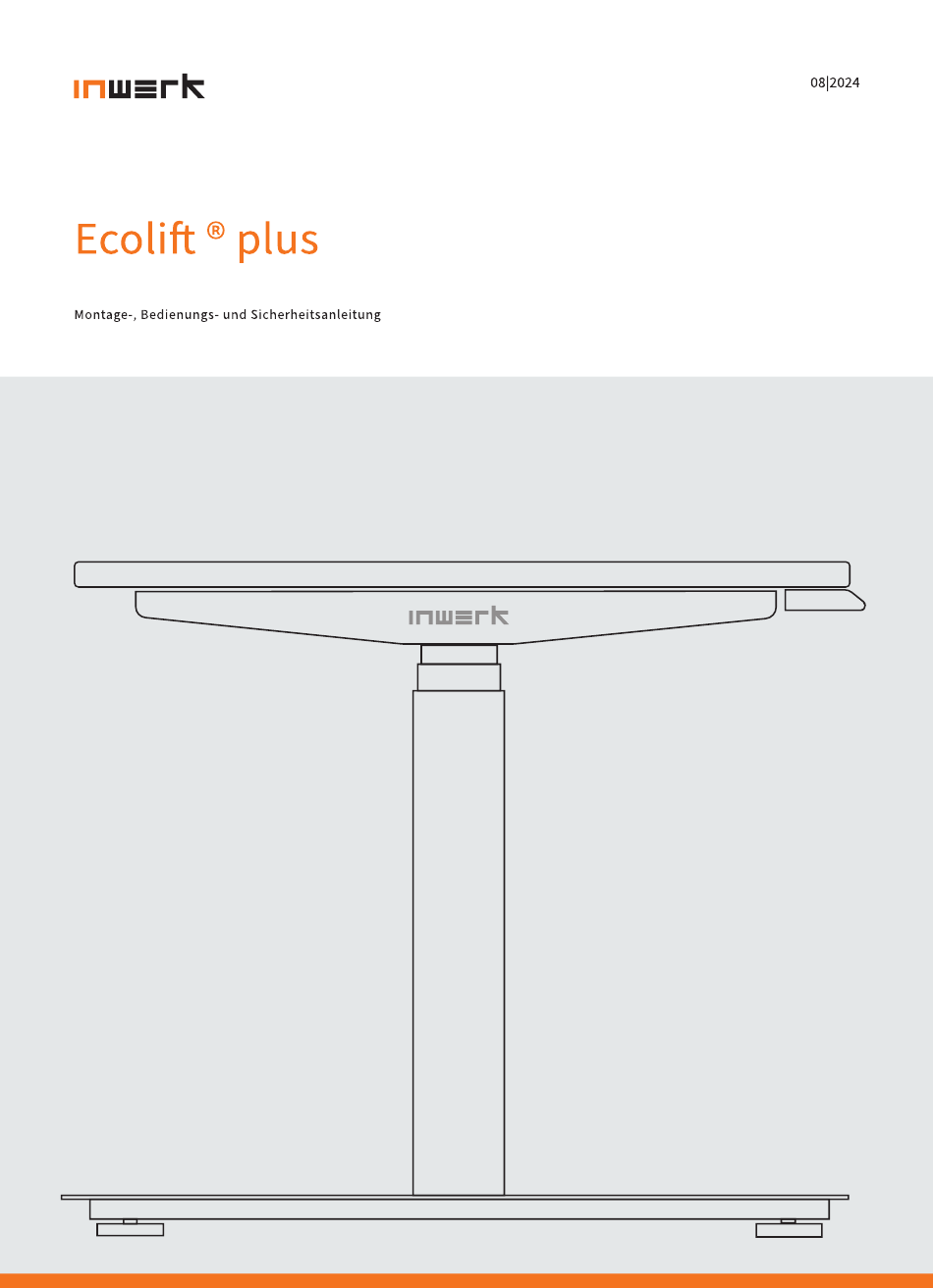

Ecolift @plus
Montage-,
Bedienungs-
und Sicherheitsanleitung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für inwerk Ecolift plus

Inhaltszusammenfassung für inwerk Ecolift plus

  • Seite 1 Il'll.u=rk 0812024 Ecolift @plus Montage-, Bedienungs- und Sicherheitsanleitung...

  • Seite 2: Unsachgemässeverwendung

    25 rnm zu jedem anderen Gegenstand sofern ungewöhnliche Vorkom mnisse wie fremde (Möbeln) und auch zu Wänden einzuhalten. Geräusche, Qualm, Rauch, usw. am Gestell entstehen sollten. Bitte den Inwerk-service kontaktieren UNSACHGEMÄSSEVERWENDUNG auf Anweisung am TischgestellÄnderungen vomehmen Oder Teile austauschen.

  • Seite 3: Abmessungen

    ABMESSUNGEN 1085-1800 TECHNISCHE SPEZIFIKATIONEN Anleitungsversion Ecolift' plus -08/2024 gaujahr ab 2024 Ursprungsland China System 3-stufig Material Stahl, Kunststoff, elektronische Bauteile Hub (max.} 65 cm Max.Traglast ohne Tischplatte 120 kg Max.Traglast inkl. Tischplatten 100 kg Eigengewicht (ohne Tisch platte) ± 30 kg Geschwindigkeit ±...

  • Seite 4: Kartoninhalt

    Kartoninhalt Bauteil Bauteil Menge Menge M8x14 Innensechskantschraube Rahmenprofil Fussausleger Kabelklipse Steuereinheit Hubsäule Rahmenprofil Spaxschraube Bedienteil M6x10 Maschinenschraube Seitenabdeckblech Rahmenprofil Anschlusskabel Stromzuführung M6x14 Maschinenschraube Verbindungskabel Steuereinheit/Bedienteil M6x10 Innensechskantschraube 4.8x20 Spaxschraube Bitte beachten: Zur Vereinfachung der Montage werden die Hubsäule mit den Rahmenprofilen lose vormontiert im Karton geliefert.
  • Seite 5 Montageschritte Lose vormontiert! Step 1: Die beiden Seitenabdeckbleche auf die Rahmenproflle schieben und verschrauben. Step 2: Die beiden Hubsäulen nacheinander hochklappen und in dem Rahmenprofil verschrauben. Starten Sie mit der rechten Hubsäule verschrauben Sie danach die linke Hubsäule. Step 3: Befestigen Sie final die Hubsäulen/Motorgehäuse und die Rahmenprofile.
  • Seite 6 Step 4: Verschrauben Sie die Fussausleger mit den Hubsäulen. Je Fussausleger werden 2 M8x14 Innensechskantschrauben benötigt. Step 5: Positionieren Sie das Gestell auf der Tischplatte richten es aus. Step 6: Verschrauben Sie die Tischplatte mit 7 Spaxschrauben (M4.8x20) und das Bedienteil mit 2 Spaxschrauben (M4.8x20).
  • Seite 7 Step 7: Ziehen Sie alle 8 Schrauben in den Rahmenprofile fest an. Step 8: Befestigen Sie die 4 Kabelklips im Rahmenprofil, verbinden Sie das Bedienteil mit der Steuerbox und stecken Sie das Stromkabel in die Steuereinheit. Spezifikationen Height Range 595 - 1245mm (without desktop) Base Width 1080mm min.

  • Seite 8: Bedienelement

    Bedienelement Gebrauch und Einstellungen Tischhöhe Memory Positionen Setting Down Stellen Sie sicher, dass keine Hindernisse das Verfahren der Tischhöhe behindern. Bitte beachten! Der Tisch sollte genügend Abstand zu Wänden haben. Reset nach Fehlermeldung Zeigt das Display einen Fehler Code (E07-E09) müssen Sie Tisch resetten.
  • Seite 9 Bedienelement Gebrauch und Einstellungen Höhenpositionen löschen Drücken Sie den „M" Button. Wenn das Display „S-" zeigt, lass Sie den „M" Button wieder IOS. Drücken Sie den „M" Button erneut für 2 s, das Display zeigt „555", die niedrigste und höchste Pres Tischposition sind gelöscht.
  • Seite 10 Bedienelement Gebrauch und Einstellungen Anti- Kollisions Sensivität einstellen Während Resets können Sie die Sensivität einstellen wenn das Display (RST blinkend) anzeigt. Dazu drücken Sie den Up-Button. „10.5" - sehr geringe Sensivität „10.6" - normale Sensivität „10.7" - hohe Sensivität Einstellen der Memory Positionen Drücken Sie den „M"...

  • Seite 11: Entsorgung

    Sie zuerst das Anschlusskabel abwärts. Säulerichtig verbunden Oderbeschädigtist. weiteren Maßnahmen. Reset SERVICE ENTSORGUNG TISCH AUSSER BETRIEB NEHMEN Bei störungen OderSicherheitsrisiken ist der Inwerk-Service zu kontaktieren unter Netzstecker aus der Steckdose ziehen. 02159 - 69 640 06409 - 6619 TISCH DEMONTIEREN ENTSORGEN...

  • Seite 12: Eg-Konformitätserklärung

    EG - KONFORMITÄTSERKLÄRUNG Hiermit erklären Inwerk GmbH We, the undersigned Krefelder str. 78-82 40670 Meerbusch Tel: 02159-69 640 -O inwerk-bueromoebel.de in eigenerVerantwortu ng, dass das nachstehende Gerät declare on one's own authority that the referred device below Geräteart: Steh-Sitz-Arbeitstisch Product:...
