- Seite 1 10|2021 Montage-, Bedienungs- und Sicherheitsanleitung JETZT ONLINE ANSEHEN...
-
Seite 2: Das Sollten Sie Wissen

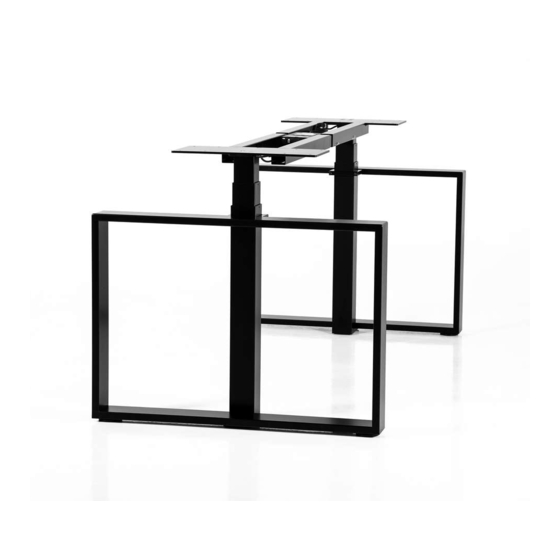

VIELEN DANK, DASS SIE SICH FÜR EINEN MASTERLIFT® ENTSCHIEDEN HABEN. BEDIENUNGSANLEITUNG ZUERST RESET Vor Inbetriebnahme muss der Tisch resettet werden. Drücken Sie den „Handschalter AB“ bis der Tisch in die unterste Position gefahren ist. Die Taste kurz loslassen, dann erneut gedrückt halten für mind. - Seite 3 LIEFERUMFANG Hubsäule inkl. Motor Benötigte Werkzeuge Fußausleger (Loop) • Kreuzschraubendreher PZ2 Plattenträger • Akkuschrauber (empfehlenswert) Innenrohr • Inbusschlüssel M6 Winkelblech Steuerung inkl. Kabel (2-Kanal) Montage mit 2 Personen empfehlenswert Handschalter Platten-Maximalmaß Nivelliergleiter Gummikappen für harte Böden • bei Verwendung als Schreibtisch: 2000 x 900 mm Metallbügel •...
- Seite 4 Lochplatte mit dem Fußausleger ver- schrauben. Hubsäule auf den Fußausleger auflegen. Metallbügel oben in Fußausleger M5x100 Je 2x einstecken. Mit zwei Schrauben anziehen. Die vier Schrauben am Säulenende mehr- fach über Kreuz festziehen. Nivelliergleiter eindrehen. Für harte Böden Gummikappen verwenden. M6x20 M6x20 M5x100...
- Seite 5 Die Justierschraube ist für Tischplatten ab 1800 x 800 mm sinnvoll. Damit wird die Form-Stabilität der Tischplatte erzielt. Justierschraube in der Mitte des Tisch- gestells auf der Seite des Handschalters einschrauben und das Winkelblech fixieren. M6x50 Linsenflach- kopfschraube Hubsäulen mit Steuereinheit verkabeln. Die Form der Stecker sichert die richtige Verkabelung.
-
Seite 6: Störungsbehebung
STÖRUNGSBEHEBUNG PROBLEM KONTROLLE MASSNAHME Tisch lässt sich nicht verfahren. Liegt der Anschluss an der Eventuell mit einem anderen korrekten Spannung an? Verbraucher, z. B. einer Lampe prüfen. Sind alle Anschlüsse korrekt? Alle Anschlüsse neu einstecken. Das Tischgestell läuft unregel- Visuelle Kontrolle (Verschraubung, Reset mäßig oder schaltet ab. -
Seite 7: Montage Von Zubehör
MONTAGE VON ZUBEHÖR PC-HALTER Breite des PCs beachten. Gurt durch einen der schmalen Schlitze im Plattenträger stecken und durch die quadratische Öffnung wieder nach vorne führen. PC einhängen und festziehen. Schaumstoffblock oben zwischen PC-Gehäuse + Plattenträger legen. Gurt auf gewünschte Länge kürzen. KABELMANAGER s. - Seite 8 WIR HELFEN IHNEN GERNE WEITER Senden Sie uns einfach eine E-Mail an service@inwerk.de Telefonisch erreichen Sie uns unter: +49 2159 69640-0. Prüfzertifikate Masterlift -Antrieb ® ISO 21016, EN 527-2, EN 527-3, EC DC 2004/108/EC, Low Voltage Directive 2006/95EC, UL 508 : 1999 R7.05, UL 1004 : 1994 R3.06, TÜV...
