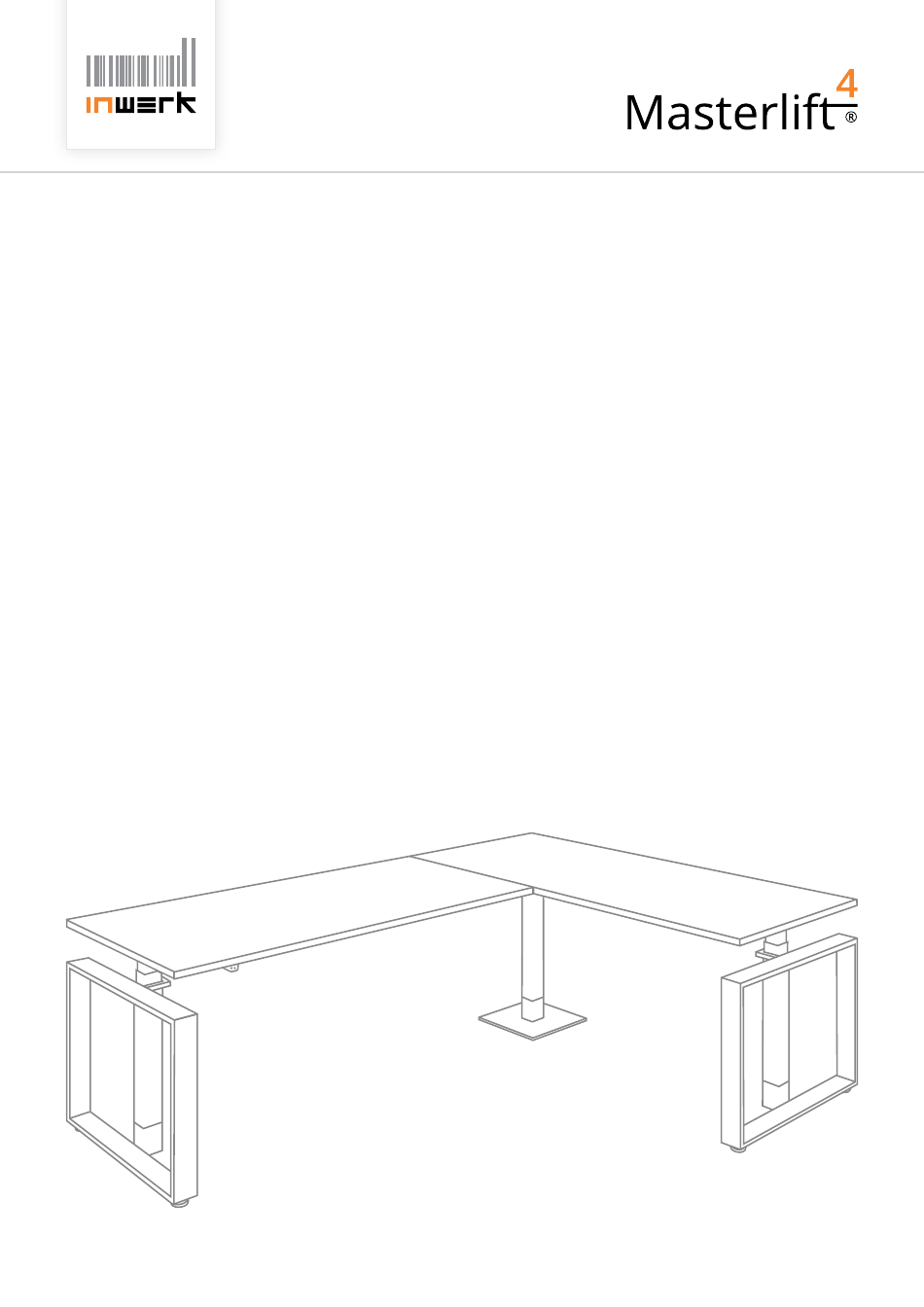

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für einen Masterlift entschieden haben. ® Masterlift 4 Eckschreibtisch ® Zur Montage des Masterlift 4 Eckschreibtisches bitte diese Montageanleitung benutzen. ®...
- Seite 2 BEDIENUNGSANLEITUNG Zuerst RESET Vor Inbetriebnahme muss der Tisch resettet werden. RESET: „Ab-Taste“ kurz Tisch fährt nach oben. Tisch fährt nach unten. drücken. Dann gedrückt halten, bis sich der Tisch nicht mehr bewegt. Ihr neuer Masterlift ist jetzt betriebsbereit. Das sollten Sie wissen •...
- Seite 3 MONTAGEANLEITUNG Lieferumfang Ergänzungspaket: Benötigte Werkzeuge: 1x Hubsäule inkl. Motor Kreuzschraubendreher, 1x Steuerung 3-Kanal Akkuschrauber, 1x Kabel lang Inbusschlüssel M6 und/oder Ratsche 1x Distanzrohr 70x70x85 1x Bodenplatte 1x Kopfplatte 1x Ausleger kurz 1x Ausleger lang 1x Kabelkanal kurz 2x Plattenverbinder Empfehlung: - 2 Personen - Decken/Teppich als Unterlage - Akkuschrauber mit Innensechskant...
- Seite 4 MONTAGEVARIANTE 1 Anbau rechts Bitte vor der Montage die jeweils gewünschte Tischplattenausrichtung (rechter/linker Anbau) und den Plattenstoß beachten. Die Ecksäule laut nachstehender Zeichnung montieren. 1600/1800 Ecksäule lang Kabeltraverse lang MONTAGEVARIANTE 1 Anbau links 1600/1800 Ecksäule lang Kabeltraverse lang...
- Seite 5 MONTAGEVARIANTE 2 Anbau rechts 1600/1800 Kabeltraverse kurz Ecksäule kurz MONTAGEVARIANTE 2 Anbau links 1600/1800 Ecksäule Kabeltraverse kurz kurz...
- Seite 6 Vor Montage bitte die Beispiel für MONTAGEVARIANTE 1 Anbau rechts gewünschte Tischaufstellung prüfen. Kopfplatte mit den Auslegern gemäß gewünschter Montage- variante verschrauben. Ausleger kurz Ausleger lang 8x Senkkopfschraube M6x16 Hubsäule mit Distanzrohr und Bodenplatte verschrauben. Kopfplatte Kopfplatte mit montierten Auslegern mit der Hubsäule verschrauben.
- Seite 7 Säulen vorsichtig auf das Seitenteil auflegen. Kabel wie in Abbildung ausrichten. Metallbügel oben in Rahmen einstecken. Mit zwei Schrauben handfest anziehen. Jetzt die vier Schrauben am Säulenende festziehen. Nivellierfüße eindrehen. Für harte Böden Gummikappen aufstecken. je Seite je Seite 2x Zylinder- 4x Senkkopf- kopfschraube schraube...
- Seite 8 Zweite Tischplatte vorsichtig auf den Boden legen und das Seitenteil auf der Tischplatte ausrichten und verschrauben. Maßskizze beachten. je Seite 10x Senkkopfkreuzschlitz- schraube 5x25 Ecksäule nach ausgewählter Montagevariante ausrichten und verschrauben. Kurzen Kabelkanal auflegen und zuerst mit den Auslegern danach mit der Tischplatte verschrauben .
- Seite 9 Tisch mit montierter Ecksäule vorsichtig aufstellen. Nicht über Ecksäule kippen. Zweiten Tisch aufstellen und anschieben. Ausrichten. Tischplatten miteinander verschrauben. 8x Senkkopfkreuzschlitz- schraube 5x20...
- Seite 10 Kabelkanal unter dem Ansatz- tisch montieren. Zuerst seitliche schwarze Schrauben möglichst weit außen eindrehen Dann mit Tischplatte verschrauben 8x Zylinderkopfschraube M6x10 mit Unterlegscheibe 6,4x18 10x Linsenkopfkreuzschlitz- schraube 5x20 Handschalter Auf/Ab an der gewünschten Position fest- schrauben. 2x Linsenkopfkreuzschlitz- schraube 4x20 Tisch mit 2 Personen ausrichten.
- Seite 11 Verkabeln Steuereinheit Hubsäule 3 Stromkabel Hubsäule 1 LINAK ErgoGuide Hubsäule 2 Auf/Ab Schalter - 240V~ Steuereinheit Hubsäule 3 Auf/Ab Schalter Kabel lang Hubsäule 1 Hubsäulen und Steuereinheit verkabeln. Die Form der Stecker ermöglicht die richtige Verkabelung. Vor Inbetriebnahme: RESET! (siehe erste Seite)
-
Seite 12: Störungsbehebung
Maßnahmen. richtig verbunden oder beschädigt ist. Reset Wir helfen Ihnen gerne weiter! Senden Sie uns einfach eine E-Mail an service@inwerk.de. Telefonisch erreichen Sie uns unter: +49 2159 69640-0. Prüfzertifikate Masterlift -Antrieb ® ISO 21016, EN 527-2, EN 527-3, EC DC 2004/108/EC, Low Voltage Directive 2006/95EC, UL 508 : 1999 R7.05, UL 1004 : 1994 R3.06, TÜV...
