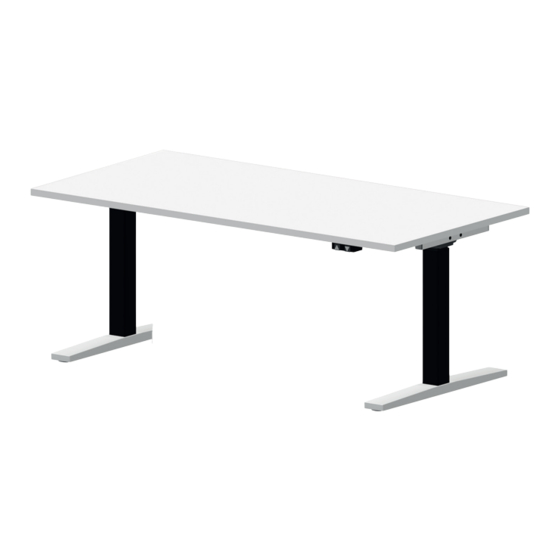

- Seite 1 MONTAGE- UND BEDIENUNGSANLEITUNG Vielen Dank, dass Sie sich für einen Imperio Lift entschieden haben. ®...
- Seite 2 BEDIENUNGSANLEITUNG für Quadratrohr-Hubsäule Zuerst RESET Vor Inbetriebnahme muss der Tisch resettet werden. Bitte vor dem RESET unbedingt die Steckverbindungen der Hubsäulen prüfen. RESET: • Beide Taster am Handschalter für ca. 6 s gleichzeitig gedrückt halten • Das Gestell fährt langsam nach unten und wieder etwas nach oben Wenn das RESET, wie oben beschrieben, erfolgreich war, dann ist Ihr neuer Imperio Lift ®...
- Seite 3 MONTAGEANLEITUNG Lieferumfang: 2x Hubsäule inkl. Motor 2x Fußausleger mit 4 Stück Nivellierfüßen 2x Plattenträger (parallel zur kurzen Tischkante) 4x Plattenträger (parallel zur langen Tischkante) 2x Teleskopschienen U-Profil 1x Handschalter (up/down) 1x Steuerbox 5x Kabelhalter 4x Abdeckkappen rund 4x Abdeckkappen quadratisch 24x Montage-Einsteckhülsen 1x HexBit Benötigte Werkzeuge: Kreuzschraubendreher PZ2...
- Seite 4 Übersicht:...
- Seite 5 Hubsäule vorsichtig wie abgebildet auf dem Boden abstellen. Fußausleger auflegen und mit den Schrauben mehrfach über Kreuz festziehen. Nivellierfüße eindrehen je Hubsäule 4x Zylinderkopfschrauben M6x15 Damit die Schrauben nicht in die Profile fallen, die Montage-Einsteckhülsen verwen- den. Plattenträger vor Kopf an der Hubsäule anschrauben, dafür den beiliegenden HexBit verwenden. Bei der bodenliegenden Montage zeigen die kleinen Löcher in den Profilen zum Fußboden. Abdeckkappen rund und quadratisch aufstecken.
- Seite 6 Das Hubsäulenpaar zueinander stellen und mit den U-förmigen Teleskopschienen fest verbinden. Die Mindesteinschubtiefe der Teleskopschienen bis zur 1. Markierung darf nicht unterschritten werden. Bei Verwendung eines Verlängerungs- Adapters diesen bitte nach beiliegender Anleitung montieren. je Hubsäule 4x Madenschraube M10x25 4x Montage-Einsteckhülsen Tischplatte auf den Fußboden legen.
-
Seite 7: Störungsbehebung
Der Handschalter ist zu fest an der Tisch- nur hoch oder nur runter. Handschalter? platte fixiert. Bitte die beiden Schrauben wieder etwas lösen. Reset durchführen Störung tritt weiterhin auf, Inwerk- Service kontaktieren Das Tischgestell hält an und Überlastung? Reduzieren Sie die Belastung, max. Trag- lässt sich nur noch nach unten kraft 75 Kg, und versuchen Sie es erneut. - Seite 8 Wir helfen Ihnen gerne weiter! Senden Sie uns einfach eine E-Mail an service@inwerk.de. Telefonisch erreichen Sie uns unter: +49 2159 69640-0. Prüfzertifikate Imperio Lift ® TÜV Rheinland: Desk Table Product Test, Report 15088213/SHF/01-02, ANSI/BIFMA X5.5:2014 TÜV Süd: EN 55014-1:2006/A2:2011, EN 55014-2:1997/A2:2008, EN 61000-3-2:2014, EN 61000-3-3:2013 TÜV Süd: EN 61558-2-16:2009/A1:2013 and EN 61558-1:2005/A1:2009...
