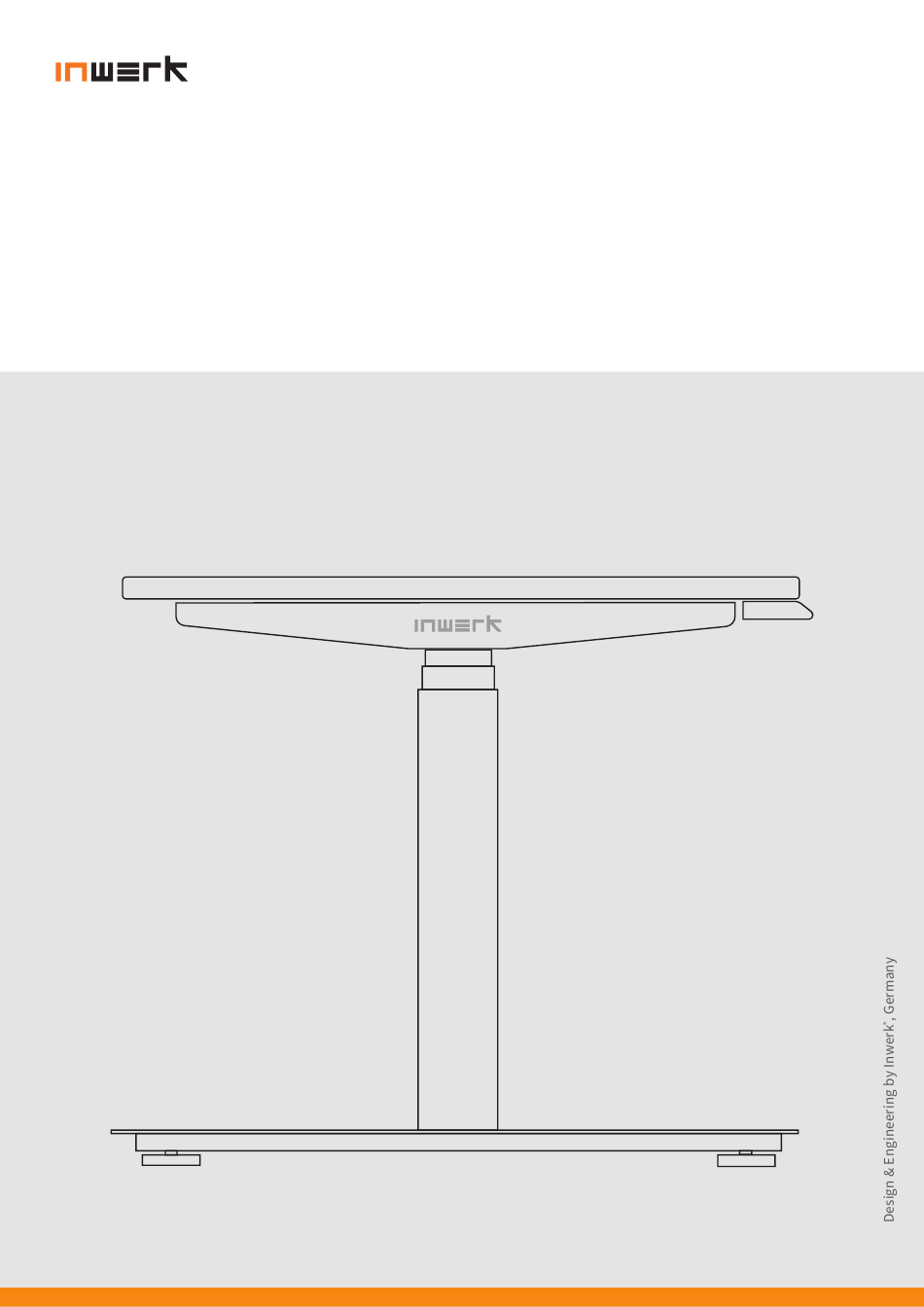

- Seite 1 01|2025 Ecolift plus ® Montage-, Bedienungs- und Sicherheitsanleitung...
-
Seite 2: Allgemeine Hinweise
Geräte, die sich auf dem Tisch befinden, einrechnen. Qualm, Rauch, usw. am Gestell entstehen sollten. Es ist unbedingt der seitliche Sicherheitsabstand von min. Bitte den Inwerk-Service kontaktieren und nur auf 25 mm zu jedem anderen Gegenstand (Möbeln) und auch Anweisung am Tischgestell Änderungen vornehmen zu Wänden einzuhalten. -
Seite 3: Entsorgung
SERVICE ENTSORGUNG TISCH AUSSER BETRIEB NEHMEN Bei Störungen oder Sicherheitsrisiken ist der Inwerk-Service zu kontaktieren unter Netzstecker aus der Steckdose ziehen. 02159 - 69 640 - 0 oder 06409 – 6619 - 0 TISCH DEMONTIEREN UND ENTSORGEN Bitte Kaufdatum sowie die Montage- und... -
Seite 4: Lieferumfang
LIEFERUMFANG Bauteil Menge Bauteil Menge M8x14 Innensechskantschraube Rahmenprofil 1 Fussausleger Kabelklipse Hubsäule Steuereinheit 4,0x16 Holzschraube Rahmenprofil Bedienteil M6x10 Maschinenschraube Seitenabdeckblech Rahmenprofil 2 M6x14 Maschinenschraube Anschlusskabel Stromzuführung M6x10 Innensechskantschraube Verbindungskabel Bedienteil 4,8x20 Holzschraube Bitte beachten: Zur Vereinfachung der Montage werden die Hubsäulen mit den Rahmenprofile lose vormontiert im Karton geliefert. - Seite 5 MONTAGEANLEITUNG Step 1: Die beiden Seitenabdeckbleche auf die Rahmenprofile schieben und mit je 2 Maschinenschrauben (M6x14) verschrauben. Lose vormontiert! Step 2: Die beiden Hubsäulen nacheinander hochklappen und in dem Rahmenprofil fest verschrauben. Starten Sie mit der rechten Hubsäule und verschrauben Sie danach die linke Hubsäule.
- Seite 6 Step 5: Positionieren Sie das Gestell auf der Tischplatte und richten es zentriert aus. Step 6: Verschrauben Sie die Tischplatte mit 7 Holzschrauben (4,8x20) und das Bedienteil mit 2 Holzschrauben (4,8x16). Step 7: Ziehen Sie alle 8 Maschienschrauben (M6x10) in den Rahmenprofilen fest an! Step 8: Befestigen Sie die 4 Kabelklips im Rahmenprofil, verbinden...
-
Seite 7: Bedienteil Gebrauch Und Einstellungen
BEDIENTEIL GEBRAUCH UND EINSTELLUNGEN Memory Positionen Tischhöhe Bitte beachten! Stellen Sie sicher, dass keine Hindernisse das Verfahren der Tischhöhe behindern. Der Tisch sollte genügend Abstand zu Wänden haben. Höhenpositionen löschen Drücken Sie den „M“ Button. Wenn das Display „S-“ zeigt, lassen Sie den „M“... -
Seite 8: Technische Spezifikation
STÖRUNGSBEHEBUNG PROBLEM KONTROLLE MASSNAHME Tisch lässt sich nicht verfahren. Liegt der Anschluss an der korrekten Eventuell mit einem anderen Spannung an? Sind alle Anschlüsse korrekt? Verbraucher, z. B. einer Lampe prüfen. Alle Anschlüsse neu einstecken. Das Tischgestell hält an und lässt Das Tischgestell ist möglicherweise Reduzieren Sie die Belastung und sich nur noch nach unten verfahren. -
Seite 9: Abmessungen
ABMESSUNGEN TYPENSCHILDER STEUERBOX HUBSÄULE BEDIENTEIL TISCHGESTELL Baujahr - Seriennummer... - Seite 12 WIR HELFEN IHNEN GERNE WEITER Senden Sie uns einfach eine E-Mail an service@inwerk.de Telefonisch erreichen Sie uns unter: +49 2159 69640-0. Prüfzertifikate Ecolift ® Plus...
