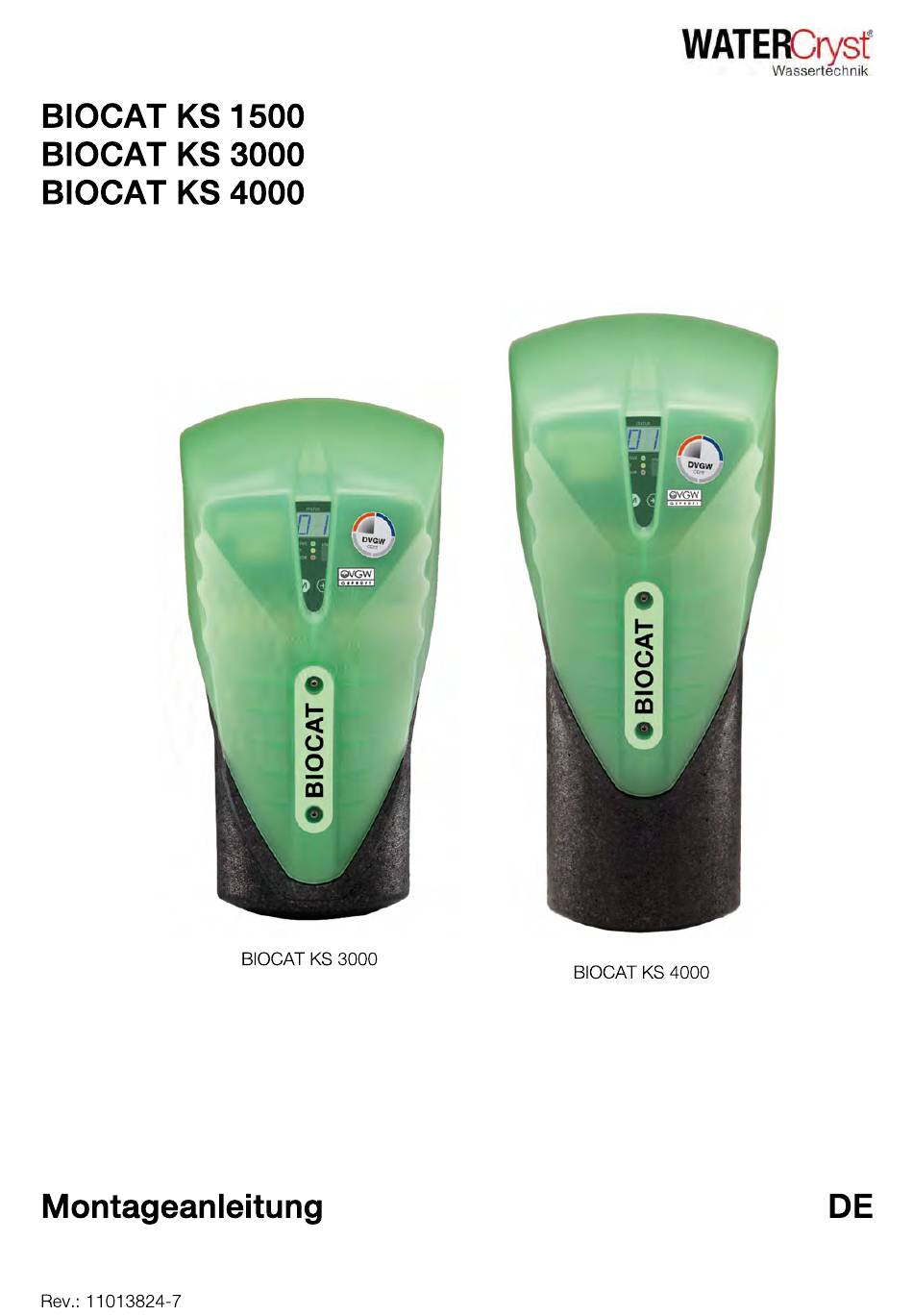

- Seite 1 WATERCyst Wassertechnjk BIOCAT KS 1500 BIOCAT KS 3000 BIOCAT KS 4000 BIOCAT KS 3000 BIOCAT KS 4000 Montageanleitung Rev.: 11013824-7...
- Seite 2 Die Montage ist gemäß den Unterlagen von WATERCryst und den zusätzlichen Unterlagen der Hersteller sowie unter Beachtung der vor Ort geltenden Vorschriften von einem Fachmann auszuführen. Vor Montage unbedingt beachten! 1988-200 Punkt 12.2: Anlage darf nur in frostfreien Räumen aufgestellt werden, in denen die Umgebungstemperatur von 250C nicht überschritten wird!
-
Seite 3: Lieferumfang
Lieferumfang 1: Beipack (bestehend aus EBA, Bypassventil & Dichtungen) 2: Gerätehaube 3: BIOCAT KS Gerät inkl. Isolierung Rev.: 11013824-7 3/16... - Seite 4 Einbaumaße Abmaße Einheit KS 1500 KS 3000 KS 4000 1" AG Anschlussdimension Einbaulän Höhe Breite Tiefe Anschlusstiefe 80 - 120 Anschlusshöhe min. min. 1 OOO Wartun sbereich [mm] min. min. Gewicht mit Wasser efüllt ca. 19,5 Anschlussdimension S ülleitun Abflussdimension 4/16 •...
- Seite 5 Einbauschema Variante A: Schutz der kompletten Trinkwasserinstallation Der Einbau erfolgt in die Kaltwasserzuleitung. (I) Wasserzähler; (2) Hauswasser-Station; (3) BIOCAT KS Kalkschutzgerät; (4) Freier Auslauf in Abfluss; (5) SCHUKO Steckdose; (6) Kaltwasserverteiler mit Kaltwassersteigleitungen; (7) Trinkwassererwärmer; (8) Warmwasserverteiler mit Warmwassersteigleitung; (9) Mischbatterie; (10) Gartenleitung Variante B: Schutz der gesamten Warmwasserinstallation (1) Wasserzähler;...
-
Seite 6: Vor Montage Beachten
Montage Vor Montage beachten: Ordnungsgemäß installierte Schuko- Steckdose vorsehen! Länge Netzkabel: 1.5m Abflussdimension min. DN50 bauseits vorsehen! 6/16 • 11013824-7... - Seite 7 Montagebügel befestigen BIOCAT KS 3000 2 760 BIOCAT KS 4000 1010 Montagebügel an tragfähiger Wand befestigen! Rev.: 7/16 1 1013824-7...
- Seite 8 (Auslieferungszustand) 8/16 • 11013824-7...
- Seite 9 Ventilkopf in Montagebügel einhängen und anschließen! DN25 (1" AG) Flussrichtung beachten! Rev.: 9/16 1 1013824-7...
- Seite 10 Für Einbau rechts nach links T-Stück um 1 800 drehen! Auf korrekte Position O-Ringe achten! 10/16 • 11013824-7...
- Seite 11 Temperaturbeständige Spülleitung (8000) bauseits herstellen! Dimension min. DN 15 RS-Volumenstrom Gerätetyp RS-Menge [L] RS-Temperatur* [OCI [Umin] KS 1500 / 3000 Ca. 80 KS 4000 *Rückspültemperatur beträgt kurzzeitig 800C. Nachher nimmt die Rückspültemperatur kontinuierlich ab. Wenn möglich Hebeanlagen vermeiden! Sofern eine Hebeanlage eingebunden wird, MUSS diese gemäß...
- Seite 12 Temperaturbeständige (800C) Spülleitung sowie Befestigungsmaterial Abflussdimension mindestens DN50! 12/16 • 11013824-7...
- Seite 13 Möglichkeiten Rückspülleitung Rückspülleitung in Abfluss (20mm Mindestabstand einhalten!). Rückspülleitung Rückstauebene nächstgelegenen Kanal. Max. 10 m Länge Max. 5m Höhenunterschied Rückspülleitung Wird in Hebeanlage geführt. Rückstauebene ACHTUNG: Volumenstrom 6 1/min RS Temperatur: ca. 800C Rev.: 13/16 1 1013824-7...
- Seite 14 Gerät nach Montage Anschlussleitungen bauseits nach 1988-200 isolieren! 14/16 Rev.: 11013824-7...
- Seite 15 Restmaterial nach Montage 1: Haube; 2: Netzkabel; 3: Befestigungsschrauben (Haube) Zur Inbetriebnahme siehe Bedienungsanleitung. Rev.: 11013824-7 15/16...
- Seite 16 WATERCryst Vandteknik Aps WATERCryst Birk Centerpark 40 - C/O Innovatorium A/S DK-7400 Herning gran vandteknik 89 88 07 63 denmark@watercryst.com, www.watercryst.dk WATERCryst Partner in Tschechien und der Slowakei DUCO Duco Tech CZ s.r.o. Opletalova 1417/25 110 OO Prag 1 Tech.
