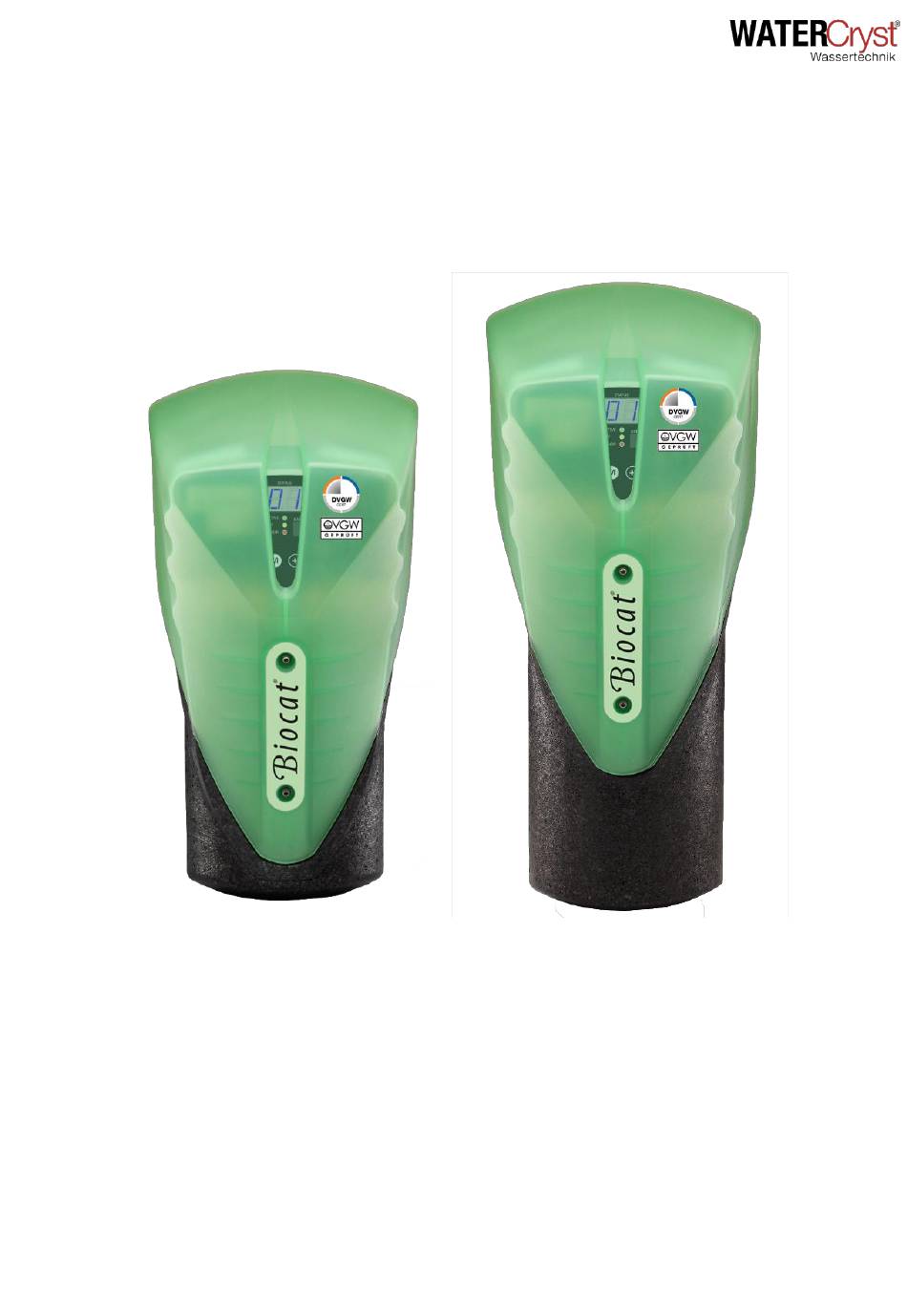

- Seite 1 BIOCAT KS 1500 BIOCAT KS 3000 BIOCAT KS 4000 BIOCAT KS 3000 BIOCAT KS 4000 Montageanleitung Rev.: 11013824-0...
- Seite 2 Die Montage ist gemäß den Unterlagen von WATERCRYST und den zusätzlichen Unterlagen der Hersteller sowie unter Beachtung der vor Ort geltenden Vorschriften von einem Fachmann auszuführen. Vor Montage unbedingt beachten! DIN 1988-200 Punkt 12.2: Anlage darf nur in frostfreien Räumen aufgestellt werden, in denen die Umgebungstemperatur von 25°C nicht überschritten wird!
- Seite 3 Lieferumfang 1: Beipack (bestehend aus EBA, Bypassventil & Dichtungen) 2: Gerätehaube 3: BIOCAT KS Gerät inkl. Isolierung Netzkabel wird nicht mitgeliefert. Rev.: 11013824-0 Seite 3 von 16...
- Seite 4 Einbaumaße Abmaße Einheit KS 1500 KS 3000 KS 4000 Anschlussdimension 25 (1“ AG) Einbaulänge [mm] Höhe [mm] Breite [mm] Tiefe [mm] 330-350 Anschlusstiefe [mm] 80-120 Anschlusshöhe [mm] Wartungsbereich [mm] min. 350 min. 500 Wartungsbereich [mm] min. 230 Gewicht mit Wasser gefüllt [kg] ca.
- Seite 5 Einbauschema Variante A: Schutz der kompletten Trinkwasserinstallation Der Einbau erfolgt in die Kaltwasserzuleitung. (1) Wasserzähler + Hauswasser-Station; (2) Entleerhahn; (3) BIOCAT KS Kalkschutzgerät; (4) Freier Auslauf in Abfluss; (5) SCHUKO Steckdose; (6) optional: Einbindung in die Gebäude-Leit-Technik mittels Meldekontakt; (7) Kaltwasserverteiler mit Kaltwassersteigleitungen; (8) Rückschlagventil; (9) Überdruckventil;...
-
Seite 6: Montage
Montage Vor Montage beachten: Ordnungsgemäß installierte Schuko- Steckdose vorsehen! Abflussdimension min. DN50 bauseits vorsehen! Seite 6 von 16 Rev.: 11013824-0... - Seite 7 Montagebügel befestigen Rev.: 11013824-0 Seite 7 von 16...
- Seite 8 (Auslieferungszustand) Seite 8 von 16 Rev.: 11013824-0...
- Seite 9 Ventilkopf in Montagebügel einhängen und anschließen! Flussrichtung beachten! Rev.: 11013824-0 Seite 9 von 16...
- Seite 10 Für Einbau von rechts nach links T-Stück und um 180° drehen! Auf korrekte Position der O-Ringe achten! Seite 10 von 16 Rev.: 11013824-0...
- Seite 11 Temperaturbeständige Spülleitung (80°C) bauseits herstellen! Dimension min. DN 15 Gerätetyp RS-Volumenstrom RS-Menge [L] RS-Temperatur* KS 1500 / 3000 11 l/min Ca. 80°C KS 4000 *Rückspültemperatur beträgt kurzzeitig 80°C. Nachher nimmt die Rückspültemperatur kontinuierlich ab. Wenn möglich Hebeanlagen vermeiden! Sofern eine Hebeanlage eingebunden wird, MUSS diese gemäß dem RS-Volumenstrom sowie der RS-Temperatur entsprechend ausgelegt sein! Rev.: 11013824-0 Seite 11 von 16...
- Seite 12 Temperaturbeständige (80°C) Spülleitung sowie Befestigungsmaterial Abflussdimension mindestens DN50! Seite 12 von 16 Rev.: 11013824-0...
- Seite 13 Möglichkeiten Rückspülleitung Rückspülleitung in Abfluss (20mm Mindestabstand einhalten!). Rückspülleitung in nächstgelegenen Kanal. Max. 10 m Länge Max. 5m Höhenunterschied Rückspülleitung wird in Hebeanlage geführt. ACHTUNG: Volumenstrom 11 L/min RS Temperatur: 80°C Rev.: 11013824-0 Seite 13 von 16...
- Seite 14 Gerät nach Montage Anschlussleitungen bauseits nach DIN 1988-200 isolieren! Seite 14 von 16 Rev.: 11013824-0...
- Seite 15 Restmaterial nach Montage 1: Haube; 2: Netzkabel; 3: Befestigungsschrauben (Haube) Zur Inbetriebnahme siehe Bedienungsanleitung. Rev.: 11013824-0 Seite 15 von 16...
- Seite 16 Montageanleitung BIOCAT KS 1500 / KS 3000 / KS 4000 Technische Änderungen, Satz- und Druckfehler vorbehalten. Anschrift / Stempel installierendes Unternehmen Watercryst Wassertechnik GmbH & Co. KG Elsa-Brandström-Str. 31, D 42781 Haan Teil. +49 2129 3475 -755 Niederlassung Österreich Messerschmittweg 26 A 6175 Kematen in Tirol Tel.
