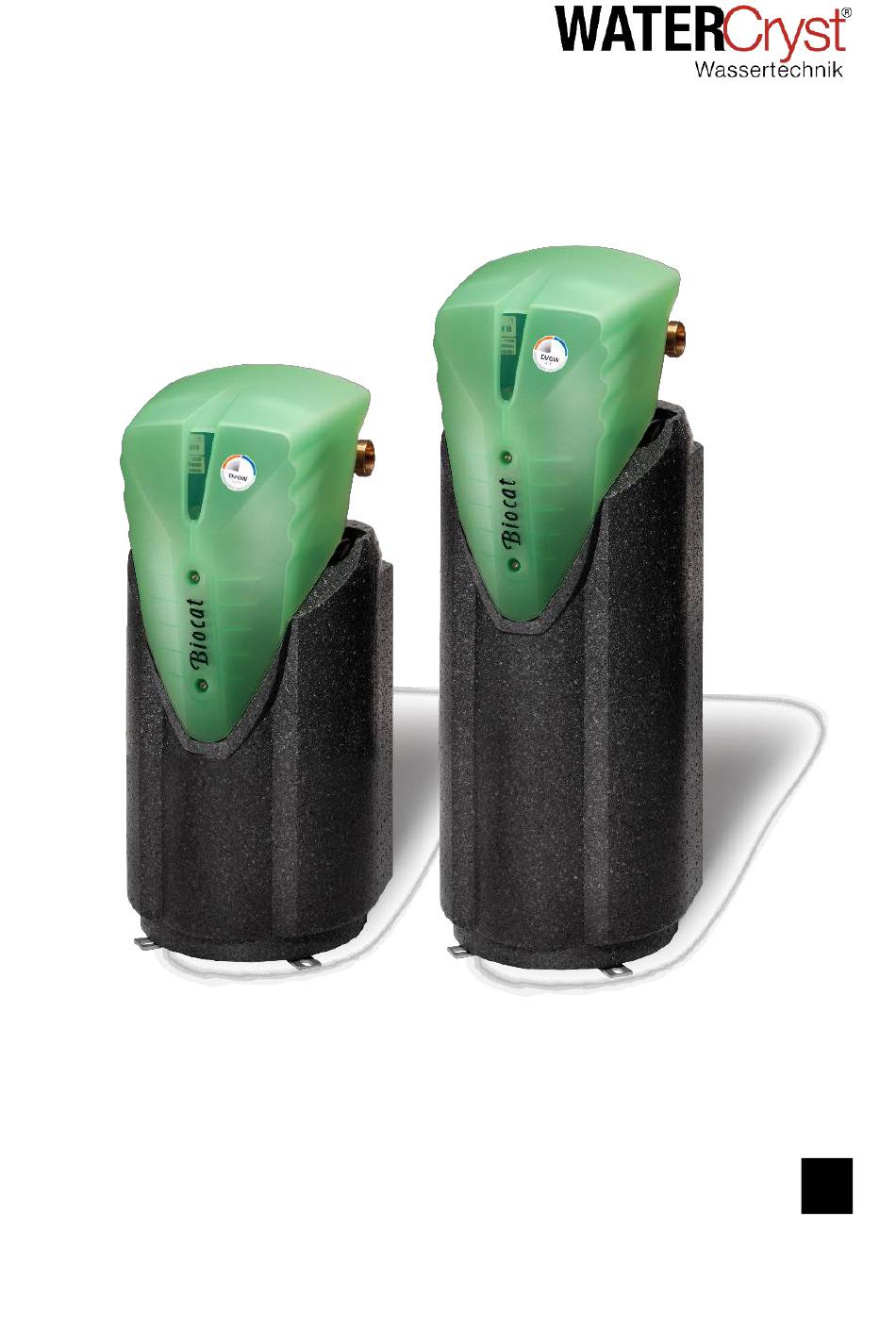

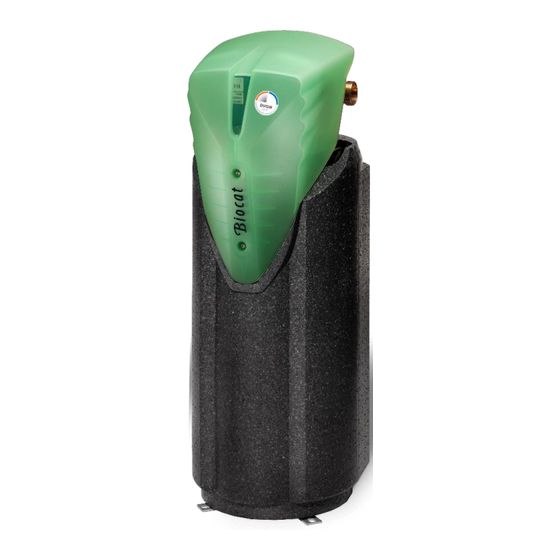

- Seite 1 Biocat KS 5000 S Biocat KS 5500 S Biocat KS 6500 S Biocat KS 7000 S KS 5000 S KS 7000 S Bedienungsanleitung FailSafe Rev.: 11013804-0...
- Seite 2 Seite 2 von 36 Rev.: 11013804-0...
- Seite 3 Vorwort Inhalt Vorwort ........................4 1 4 B 1 4 B S icherheitshinweise ...................... 4 1 5 B 1 5 B G ewährleistung ......................5 1 6 B 1 6 B S orgfaltspflicht des Betreibers ..................6 1 7 B 1 7 B S icherheitshinweise und Einbauvorbedingungen............7 1 8 B 1 8 B C E-Kennzeichnung ......................
- Seite 4 Dieses Symbol weist auf eine Maßnahme hin, die unbedingt zu beachten ist um eine ordnungsgemäße Montage und Inbetriebnahme sicherzustellen. WATERCRYST lehnt jede Haftung ab, wenn die Benutzer die Hinweise missachten, welche auf den Geräten markiert sind und/oder in der Betriebsanleitung stehen! Seite 4 von 36...
- Seite 5 Vorwort G ewährleistung 1 5 B 1 5 B Die Gewährleistung wird im Sinne unserer allgemeinen Verkaufs- und Lieferbedingungen nur dann übernommen, wenn: das Gerät von einem qualifizierten Fachinstallateur eingebaut wird, das Gerät entsprechend den Ausführungen dieser Betriebsanleitung verwendet wird, ...
- Seite 6 Vorwort S orgfaltspflicht des Betreibers 1 6 B 1 6 B Die Biocat Kalkschutz-Anlage wurde unter sorgfältiger Beachtung der einzuhaltenden harmonisierten Normen sowie weiterer technischer Spezifikationen konstruiert und gebaut. Die Anlage entspricht damit dem Stand der Technik und ermöglicht ein Höchstmaß an Sicherheit während aller Betriebszustände.
- Seite 7 Vorwort S icherheitshinweise und Einbauvorbedingungen 1 7 B 1 7 B Achtung ! Das Gerät in einwandfreiem Zustand bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen. Montage- und Bedienungsanleitung beachten. Störungen, welche die Sicherheit beeinträchtigen können, umgehend von einem Fachmann beseitigen lassen. ...
- Seite 8 Vorwort Netzstecker erst nach vollständiger Montage einstecken. Die Anlage darf keiner direkten Feuchtigkeit ausgesetzt werden. Insbesondere muss Tropfwasser von oben verhindert werden. Die Dichtheit und ordnungsgemäße Funktion der Anlage regelmäßig prüfen und die vorgeschriebenen Inspektions - und Wartungsintervalle sowie die dafür vorgesehenen Maßnahmen genauestens einhalten.
- Seite 9 Vorwort C E-Kennzeichnung 1 8 B 1 8 B Entsprechend der EU-Richtlinie 89/336/EEC und 73/23/EEC erklärt der Hersteller: WATERCRYST Wassertechnik GmbH & Co. KG Elsa Brandström-Straße 31 D- 42781 Haan Niederlassung Österreich Messerschmittweg 26 A-6175 Kematen in Tirol dass die Produkte Wasserbehandlungsgeräte...
- Seite 10 Trinkwasserinstallation von Ein- und Mehrfamilienhäusern, Krankenhäusern, Hotels, Schulen und anderen öffentlichen Gebäuden. Die Geräteauswahl und Größenbestimmung ist entsprechend der Planungsunterlagen und Auslegungsvorschriften von Watercryst vorzunehmen. Das Gerät ist nicht geeignet für: • technische Anlagen, bei denen eine Voll- oder Teilentsalzung notwendig, oder vom Hersteller vorgeschrieben ist.
- Seite 11 Produktbeschreibung Einbaubeispiel Biocat KS 5000 S in den Kaltwasseranschluss eines Mehrfamilienhauses, nach dem Wasserzähler, Filter und Druckregler. Eine andere, darüber hinausgehende Benutzung der Geräte gilt als NICHT bestimmungsgemäß! Für Schäden, die durch Nichtbeachtung dieser Betriebsanleitung, der geltenden Vorschriften oder einer nicht bestimmungsgemäßen Benutzung entstehen, übernimmt der Hersteller / Lieferant keine Haftung.
- Seite 12 F unktionsbeschreibung 2 0 B 2 0 B Die Funktion der Biocat Kalkschutzgeräte beruht auf der patentgeschützten WATERCRYST Katalysator Technologie. Diese belässt die wertvollen Mineralien im Trinkwasser und verändert seine natürliche Zusammensetzung nicht. Im Edelstahlbehälter (1) befindet sich eine lose Schüttung aus dem wirksamen, feinkörnigen, polymeren Katalysatorgranulat (2), darüber das spezifisch leichtere Filtergranulat (3) aus...
- Seite 13 Sobald Wassertropfen auf Fliesen, Armaturen oder Duschwänden verdunsten bleiben die Mineralien zurück und bilden entsprechende Rückstände. Pflegen und reinigen Sie daher Ihre Bad- und Sanitäreinrichtungen regelmäßig. Auf der Watercryst Homepage (www.watercryst.com) finden Sie dazu wichtige Hinweise sowie Tipps und Tricks. Rev.: 11013804-0 Seite 13 von 36...
- Seite 14 Steuer- und Überwachungsmodul 3 Steuer- und Überwachungsmodul Das Steuer- und Überwachungsmodul stellt folgende Funktionen bereit: Selbsttest und automatische Inbetriebnahme Funktionsüberwachung der Gerätekomponenten Positionskontrolle Mehrkammer-Kolbenschieber-Ventil Heizrelais und Heizstromüberwachung des TD-Moduls Temperaturüberwachung WT, TD und RS Motorfunktion für Antrieb Mehrkammer-Kolbenschieber-Ventil FailSafe (automatische Bypassschaltung bei Netzausfall) ...
- Seite 15 Steuer- und Überwachungsmodul Heizungs-, und Netzstecker Akku-Einschub für FailSafe Zweistelliges Display für Statusanzeige Betriebs-LED leuchtet bei fehlerfreiem Betrieb Service-LED leuchtet bei fälligem 5-Jahres-Service Fehler-LED leuchtet bei anstehender Störung „+“-Taster Menu „M“-Taster Rev.: 11013804-0 Seite 15 von 36...
- Seite 16 Lieferumfang und Geräteaufbau 4 Lieferumfang und Geräteaufbau Die Geräte werden montagefertig mit Abdeckhaube geliefert. Seite 16 von 36 Rev.: 11013804-0...
- Seite 17 Lieferumfang und Geräteaufbau Pos. Stk. Bauteil Beschreibung Abdeckhaube Kunststoffspritzteil aus transluzentem PP Spannschelle Dient zur Montage des Druckbehälters an der Ventileinheit Steuerung Elektronik mit Mikroprozessor und spritzwassergeschütztem Kunststoffgehäuse. Steuert und überwacht die Ventileinheit und die Durchführung der thermischen Desinfektion Ventilkopf mit Schieberset Kompaktes Kolbenventil aus hochwertigem Rotguss T- Anschluss Stück mit Überströmung...
- Seite 18 Schuko-Stecker Typ EF; 2,5m Kabellänge Max. [°C] Umgebungstemperatur Schutzklasse Schutzart Hinweis Die Auslegung der Biocat Kalkschutzgeräte muss prinzipiell nach den Planungsempfehlungen von Watercryst erfolgen. Die entsprechenden Unterlagen und Planungshinweise finden Sie in unseren Planerunterlagen. Seite 18 von 36 Rev.: 11013804-0...
- Seite 19 Einbaumaße 6 Einbaumaße KS 5000 S KS 5500 S KS 6500 S KS 7000 S Anschlussdimension 40 (1 1/2" IG) Gerätehöhe [mm] Gerätebreite [mm] Wandabstand [mm] min. 150 Einbautiefe [mm] max.640 Einbaulänge [mm] Anschlusshöhe [mm] 900±100 1060±100 Leergewicht [kg] 33,8 37,4 Gewicht wassergefüllt [kg]...
- Seite 20 Einbauschema 7 Einbauschema Der Einbau erfolgt in die Kaltwasserzuleitung. Variante A: Schutz der kompletten Trinkwasserinstallation (1) Wasserzähler + Hauswasser-Station; (2) Entleerhahn; (3) Biocat KS Kalkschutzgerät; (4) Freier Auslauf in Abfluss; (5) Rückspülleitung (temperaturbeständig 80°C); (6) SCHUKO Steckdose; (7) optional: Einbindung in die Gebäude-Leit-Technik mittels Meldekontakt;...
- Seite 21 Einbauschema Variante B: Schutz der gesamten Warmwasserinstallation (1) Wasserzähler + Hauswasser-Station; (2) Entleerhahn; (3) Biocat KS Kalkschutzgerät; (4) Freier Auslauf in Abfluss; (5) Rückspülleitung (temperaturbeständig 80°C); (6) SCHUKO Steckdose; (7) optional: Einbindung in die Gebäude-Leit-Technik mittels Meldekontakt; (8) Rückschlagventil; (9) Überdruckventil; (10) Wärmetauscher;...
- Seite 22 GLT-Meldekontakt (optionales Zubehör) 8 GLT-Meldekontakt (optionales Zubehör) Artikel Beschreibung Art. Nr. Stecker zur Einbindung der Biocat Kalkschutzanlage in die Gebäude-Leit-Technik GLT-Stecker inkl. (GLT) 12000122 Kabel L = 5m Details siehe: Elektrischer Anschluss GLT Potentialfreier Meldekontakt: max. 24V 1A max. 1mm² Bei Störungsfreiem Betrieb ist der Kontakt geschlossen.
- Seite 23 Betriebsmoden und Anzeigen 9 Betriebsmoden und Anzeigen Die Steuerelektronik signalisiert die jeweiligen Betriebszustände und Störungen über ein zweistelliges Display, 3 LED und einen akustischen Signalgeber (Summer). Display: - zeigt den aktuellen Betriebsmodus bzw. die Fehlernummer. Betriebszustandsleuchten: - grün „ACTIVE“ (störungsfreier Betrieb) - gelb „CAT“...
- Seite 24 Betriebsmoden und Anzeigen Meldekontakt (GLT) GLT-Signal: 1 Einbindung siehe Kap. 8 GLT-Meldekontakt Legende (optionales Zubehör) GLT-Signal: 1 Kontakt geschlossen GLT-Signal: 0 Kontakt offen Betriebszustände Grün / ACTIVE Wasserbehandlung aktiv Grün / ACTIVE Thermische Desinfektion aktiv Grün / ACTIVE Rückspülung aktiv Grün / ACTIVE Selfstest aktiv Grün / ACTIVE...
- Seite 25 Betriebsmoden und Anzeigen N ormalbetrieb – Wasserbehandlung 2 8 B 2 8 B Im Wasserbehandlungsbetrieb strömt das Wasser durch das Gerät und ein Teil der Härtebildner wird in kleinste Kalkkristalle umgewandelt, die dann vom Wasser in das Installationssystem getragen werden. Die Wasserbehandlung wird je nach Einstellung der elektronischen Steuerung alle 4 Tage (ECO-Modus;...
- Seite 26 Betriebsmoden und Anzeigen T hermische Desinfektion (TD) 2 9 B 2 9 B Die erste automatische TD wird immer 0:00 Uhr nach der Inbetriebnahme oder einer Spannungsunterbrechung ausgeführt. Nach dieser ersten TD werden je nach Einstellung in regelmäßigen Abständen von 4 Tagen im Eco Modus bzw.
- Seite 27 Betriebsmoden und Anzeigen 9.2.1 E instellen des Intervalls der thermischen Desinfektion (TD) 3 9 B 3 9 B Die erste Inbetriebnahme muss manuell gestartet werden. Das Gerät wird dabei automatisch mit Wasser befüllt: Drücken Sie die „M“-Taste für mehr als 6 Sekunden. Das Display schaltet automatisch um auf „d.1.“...
- Seite 28 Betriebsmoden und Anzeigen R ückspülbetrieb 3 0 B 3 0 B Nach Abschluss der TD wird das Heißwasser über die Spülleitung aus der Kartusche ausgespült. Das Kolbenventil fährt in die Stellung Rückspülung. Kaltes Wasser strömt in die Kartusche und verdrängt das heiße Wasser, das über die Spülleitung in den Abfluss gelangt.
- Seite 29 Betriebsmoden und Anzeigen S elftest 3 1 B 3 1 B Das Gerät wird dabei automatisch mit Wasser befüllt und überprüft alle wichtigen Funktionen: Ventilkolbenantrieb Positionsmelder Der Schieber wird in die Rückspülstellung gefahren, Gerät entlüftet automatisch Heizelement für thermische Desinfektion Dimensionierung des Abfluss prüfen! Es wird mehrmals gespült Nach dem Selftest wird automatisch eine TD...
- Seite 30 Betriebsmoden und Anzeigen S ervice 3 3 B 3 3 B Der anstehende Wechsel des Katalysatorgranulates wird durch Blinken der gelben Leuchtdiode in folgenden Kombinationen angezeigt: bei Betrieb: bei Fehler: Betriebsanzeige: Status 01-05 Status 20-82 Gelbe LED blinkt (SERVICE) Grüne LED fehlerfreier Betrieb.
- Seite 31 Artikelnummer Service-Set Biocat KS 5000 S 12000203 Service-Set Biocat KS 5500 S 12000206 Service-Set Biocat KS 6500 S 12000162 Service-Set Biocat KS 7000 S 12000163 Fehlermeldungen / Betriebsstörungen Ein Fehler bzw. eine Betriebsstörung liegt nur dann vor, wenn die rote LED dauernd leuchtet.
- Seite 32 Betriebsmoden und Anzeigen Störmeldungen RTC (Real Time Clock) defekt / Aus- und Wiedereinstecken, Kommunikation mit RTC nicht Inbetriebnahme (Siehe möglich Inbetriebnahmeanleitung) starten. Bei nochmaligem Fehler Werkskundendienst informieren WT-Pos nicht erreicht TD-Pos nicht erreicht Aus- und Wiedereinstecken, RS-Pos nicht erreicht Inbetriebnahme (Siehe Inbetriebnahmeanleitung) TD-Pos.
- Seite 33 TD-Fehler: Haltetemperatur unterschritten RS-Fehler: Kaltwassertemperatur Wasserversorgung überprüfen nicht erreicht Aus- und Wiedereinstecken, Inbetriebnahme (Siehe Inbetriebnahmeanleitung) starten. Bei nochmaligem Fehler Werkskundendienst informieren. Akku defekt! Akkuspannung unter Kein Akku vorhanden Werkskundendienst informieren. Akkuspannung unter 3V im FailsafeMode, Failsafe nicht möglich! Werkskundendienst: Nach Möglichkeit immer die Seriennummer des Gerätes angeben! Rev.: 11013804-0 Seite 33 von 36...
- Seite 34 Seite 34 von 36 Rev.: 11013804-0...
- Seite 35 Rev.: 11013804-0 Seite 35 von 36...
- Seite 36 Biocat KS 5000 S, 5500 S, KS 6500 S, KS 7000 S Technische Änderungen, Satz- und Druckfehler vorbehalten. Anschrift / Stempel installierendes Unternehmen Watercryst Wassertechnik GmbH & Co. KG Elsa-Brandström-Str. 31, D 42781 Haan Tel. +49 2129 3475 - 755 Niederlassung Österreich...
