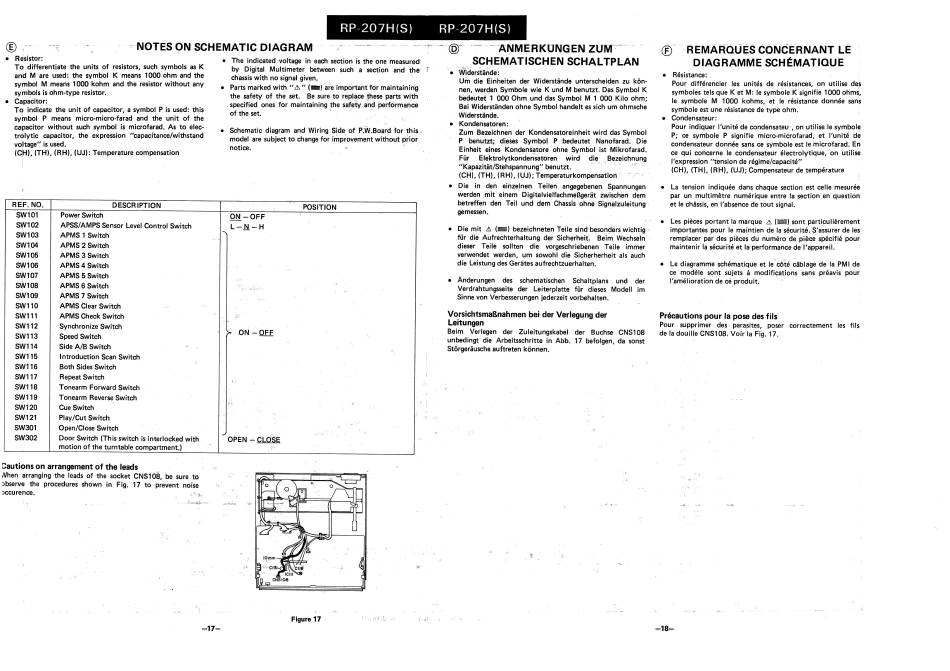

NOTES ON SCHEMATIC
• Resistor:
To differentiate the units of resistors, such symbols as K
and M are used: the symbol K means 1000 ohm and the
symbol M means 1000 kohm and the resistor without
symbols is ohm-type resistor.
• Capacitor:
To indicate the unit of capacitor, a symbol P is used: this
symbol P means micro-micro-farad and the unit of the
capacitor without such symbol is microfarad. As to elec-
trolytic capacitor, the expression "capacitance/withstand
voltage" is used.
(CH), (TH), (RH), (W): Temperature compensation
REF. NO.
DESCRIPTION
SW101 Power Switch
SW102 APSS/AMPS Sensor Level Control Switch
SW103 APMS 1 Switch
SW104 APMS 2 Switch
SW105 APMS 3 Switch
SW106
APMS 4 Switch
SW107 APMS 5 Switch
SW108 APMS 6 Switch
SW109
APMS 7 Switch
SWIIO APMS Clear Switch
swill APMS Check Switch
SW112 Synchronize Switch
SW113 Speed Switch
SW114 Side A/B Switch
SWI 15
I ntroduction Scan Switch
SW116 Both Sides Switch
SW117 Repeat Switch
SW118
Tonearm Forward Switch
SW119
Tonearm Reverse Switch
SW120 Cue Switch
SW121 Play/Cut Switch
SW301 Open/CIose Switch
SW302 Door Switch (This switch is interlocked
motion of the turntable compartment.)
Cautions on arrangement of the leads
Nhen arranging the leads of the socket CNS108, be sure to
)bserve the proceduresshown in Fig. 17 to prevent noise
)ccurence.
RP-207H(S)
DIAGRAM
The indicated voltage in each section is the one measured
by Digital Multimeter between such a section and the
chassis With no signal given.
any
Parts marked with "A " are important for maintaining
the safety of the set. Be sure to replace these parts with
specified ones for maintaining the safety and performance
of the set.
Schematic diagram and Wiring Side of P.W.Board for this
model are subject to change for improvement without prior
notice.
POSITION
Q.N —OFF
ON -QEE
with
OPEN
o
o
ICIII
CNS108
Figure 17
RP-207H(S)
ANMERKUNGEN ZUM

SCHEMATISCHEN

SCHALTPLAN
Widerstände:
Um die Einheiten der Widerstände unterscheiden
nen, werden Symbole wie K und M benutzt. Das Symbol K
bedeutet 1 000 Ohm und das Symbol M 1 000 Kilo ohm;
Bei Widerständen ohne Symbol handelt es sich um ohmsche
Widerstände.
Kondensatoren:
•
Zum Bezeichnen der Kondensatoreinheit Wird das Symbol
P benutzt; dieses Symbol P bedeutet Nanofarad.
Einheit eines Kondensatore ohne Symbol ist Mikrofarad.
Für Elektrolytkondensatoren Wird die Bezeichnung
"Kapazität/Stehspannung" benutzt.
(CH), (T H), (RH), (UJ); Temperaturkompensation
Die in den einzelnen Teilen angegebenen Spannungen
•
werden mit einem Digitalvielfachmeßgerät zwischen dem
betreffen den Teil und dem Chassis ohne Signalzuleitung
gemessen.
Die mit A (B) bezeichneten Teile sind besonderswichtig
für die Aufrechterhaltung der Sicherheit. Beim Wechseln
dieser Teile sollten die vorgeschriebenen Teile immer
verwendet werden, um sowohl die Sicherherheit als auch
die Leistung des Gerätes aufrechtzuerhalten.
Änderungen des schematischen Schaltplans und der
Verdrahtungsseite der Leiterplatte für dieses Modell
Sinne von Verbesserungen jederzeit vorbehalten.
Vorsichtsmaßnahmen bei der Verlegung der
Leitungen
Beim Verlegen der Zuleitungskabel der Buchse CNS108
unbedingt die Arbeitsschritte in Abb. 17 befolgen,
da sonst
Störgeräusche auftreten können.
@ REMARQUES CONCERNANT LE
DIAGRAMME SCHÉMATIQUE
Résistance:
•
zu kön-
Pour différencier les unités de résistances, on utilise des
symboles tels que K et M: Ie symbole K signifie 1000 ohms,
Ie symbole M 1000 kohms, et Ie résistance donnée sans
symbole est une résistance de type ohm.
Condensateur:
Pour indiquer I'unité de condensateuo, on utilise Ie symbole
P; ce symbole P signifie micro-microfarad,
Die
condensateur donnée sans ce symbole est Ie microfarad. En
ce qui concerne le condensateur électrolytique,
l'expression "tension de régime/capacité"
(CH), (TH), (RH), (W); Compensateur de température
La tension indiquée dans chaque section est celle mesurée
par un multimétre numérique entre Ia section en question
et Ie chåssis, en "absence de tout signal.
Les piéces portant la marque (Ä sont particuliårement
importantes pour le maintien de la sécurité. S'assurer de les
remplacer par des piéces du numéro de piece spécifié pour
maintenir la sécurité et Ia performance de l'appareil.
Le diagramme schématique et Ie cöté cåblage de Ia PMI de
ce modéle sont sujets å modifications sans préavis pour
l'amélioration de ce produit.
im
Précautions pour la pose des fils
Pour supprimer des parasites, poser correctement les fils
de la douille CNS108. Voir la Fig. 17.
et l'unité de
on utilise
