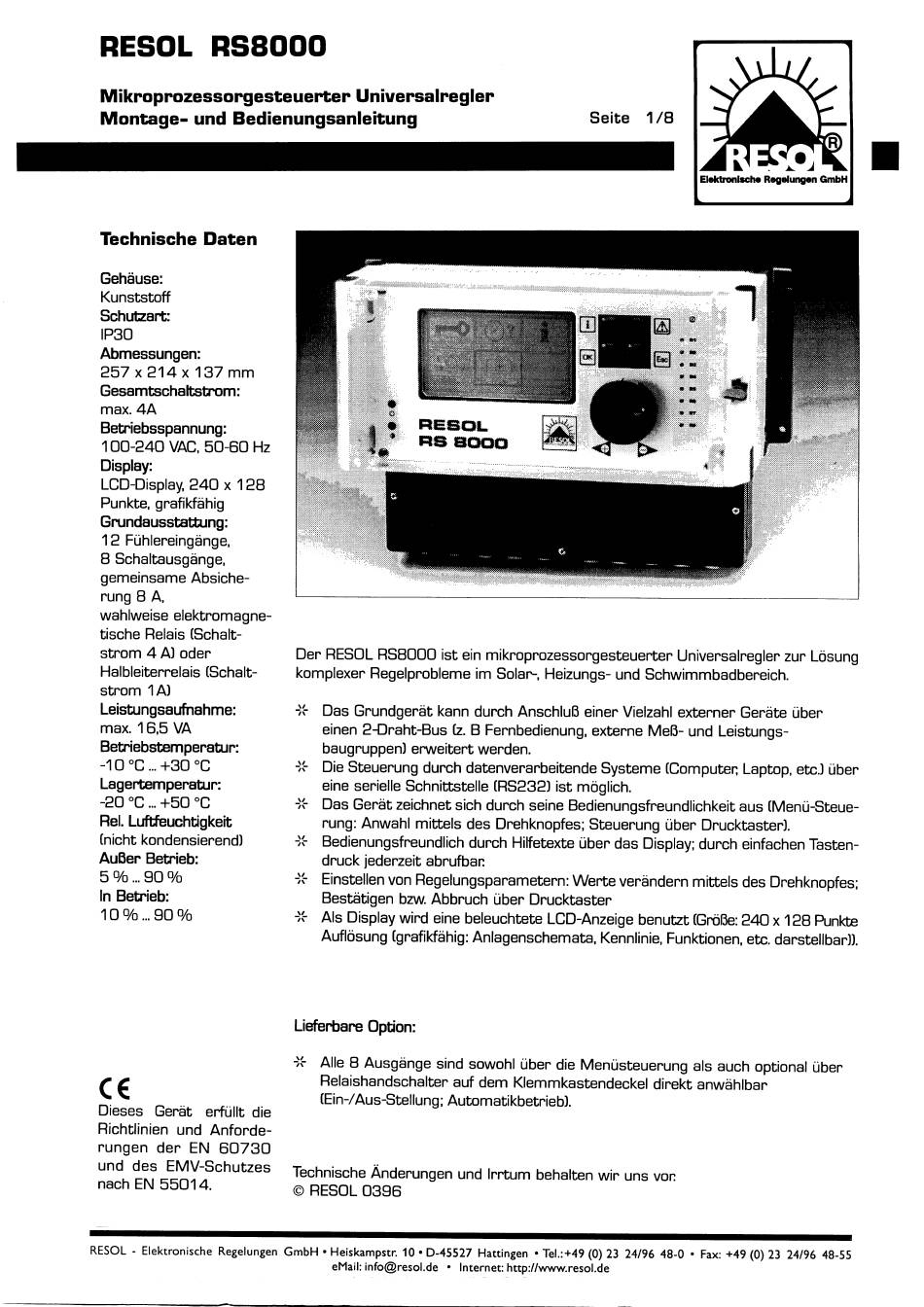

Resol RS8000 Montage- Und Bedienungsanleitung

RESOL RSBOOO
Mikroprozessorgesteuerter
Montage- und Bedienungsanleitung
Technische Daten
Gehäuse:
Kunststoff
Schuüart:
P30
Abmessungen:
257 x 214 x 137 mm
Gesamtschattsü•om:
max. 4A
Betriebsspannung:
100-240 VAC, 50-60 Hz
Display:
LCD-Display,240 x 12B
Punkte, grafikfähig
Grundausstatxung:
12 Fühlereingänge,
8 Schaltausgånge,
gemeinsame Absiche-
rung 8 A,
wahlweise elektromagne-
tische Relais (Schalt-
strom 4 A) Oder
Halbleiterrelais (Schalt-
strom IA)
Leistungsaufnahme:
max. 16,5 VA
Betriebstemperawr:
-10 oc +80 oc
Lagertemperawr:
-20 oc ... +50 oc
Rel. Luffeuchtigkeit
(nicht kondensierend)
Außer Betrieb:
5 % ... 90 %
In Beü•ieb:
10 % 90 %
Dieses Geråt erfüllt die
Richtlinien und Anforde-
rungen der EN 60730
unddesEMV- Schutzes
nach EN 55014.
RESO L - Elektronische Regelungen GmbH• Heiskampstr. 10• D-45527 Hattingen • Tel.:+49 ( O)23 24/9648-0• Fax: + 49(O) 2 3 24/9648-55
Universalregler
REBOL
8000
Der RESOLRSBOOO ist ein mikroprozessorgesteuerter Universalreglerzur Lösung
komplexer Regelprobleme im Solar-, Heizungs- und Schwimmbadbereich.
Das Grundgerät kann durch Anschluß einer Vielzahl externer Geräte über
einen 2-Draht-Bus (z.B Fernbedienung, e xterne Meß- und Leistungs-
baugruppen) erweitert werden.
Die Steuerung durch datenverarbeitendeSysteme (Computer,Laptop,etc.)über
eine serielle Schnittstelle (RS232) ist möglich.
Das Gerät zeichnet sich durch seine Bedienungsfreundlichkeit aus (Menü-Steue-
rung: Anwahl mittels des Drehknopfes;Steuerung über Drucktaster).
Bedienungsfreundlich durch Hilfetexteüber das Display;durch einfachenTasten-
druck jederzeit abrufbar.
Einstellen vonRegelungsparametern: Werte veråndernmittelsdesDrehknopfes:
Bestätigen bzw.Abbruch über Drucktaster
Als DisplayWirdeine beleuchteteLCD-Anzeigebenutzt (Größe: 240 x 128 Punkte
Auflösung(grafikfähig:Anlagenschemata,Kennlinie,Funktionen, e tc. darstellbar)).
Lieferbare Option:
-'k Alle8 Ausgänge sindsowohl ü berdieMenüsteuerung alsauchoptional ü ber
Relaishandschalter auf dem Klemmkastendeckel direkt anwählbar
(Ein-/Aus-Stellung; Automatikbetrieb).
Technische Änderungen und Irrtum behalten wiruns vor.
O RESOL 0396
