Tafelfunktionen FA2

FA2 mit manueller Tafelaufrichtung
• entriegeln Sie die Obertafel unter Betätigung der Sicherung am Spannhebel
• entsichern Sie die Aufrichtstange und stellen Sie die Obertafel mit der Aufrichtstange senkrecht
• verriegeln Sie die Aufrichtstange am Rahmen

FA2 mit automatischer Tafelaufrichtung

• betätigen Sie die Taste "TAFEL AUF" bis die Obertafel senkrecht steht und der Motor abgeschaltet hat
• zum Einklappen betätigen Sie die Taste „TAFEL AB" bis die Tafel fest auf den Auflagegummis liegt
• die Ladefläche der FA L darf bei abgekuppeltem Zugfahrzeug nur mit herabgelassenen und verriegelten
hinteren Stützen beladen werden
Das gilt auch für das Öffnen der Laderampe
WARNUNG!
Vergewissern Sie sich vor jeder Bewegung der Obertafel davon, dass die Stützen ausgefahren,
eingerastet und verriegelt sind.
Bei Sicherungsanlagen mit manueller Aufrichtung der Obertafel muss die FA wie in der Betriebsanleitung be-
schrieben vollständig aufgerichtet werden, bevor die Funktionen der Fernbedienung aktiviert werden können.
Vergewissern Sie sich vor jeder Bewegung der Obertafel davon, dass die Stützen ausgefahren, eingerastet
und verriegelt sind.
Bei Sicherungsanlagen mit manueller Aufrichtung der Obertafel muss die FA wie in der Betriebsanleitung be-
schrieben vollständig aufgerichtet werden, bevor die Funktionen der Fernbedienung aktiviert werden können.
Alle Tafelbewegungen werden automatisch beendet, wenn die jeweilige Endposition erreicht ist
(Näherungsschalter), oder die entsprechende Taste der Fernbedienung losgelassen wird (Tot-
mannschaltung).
14

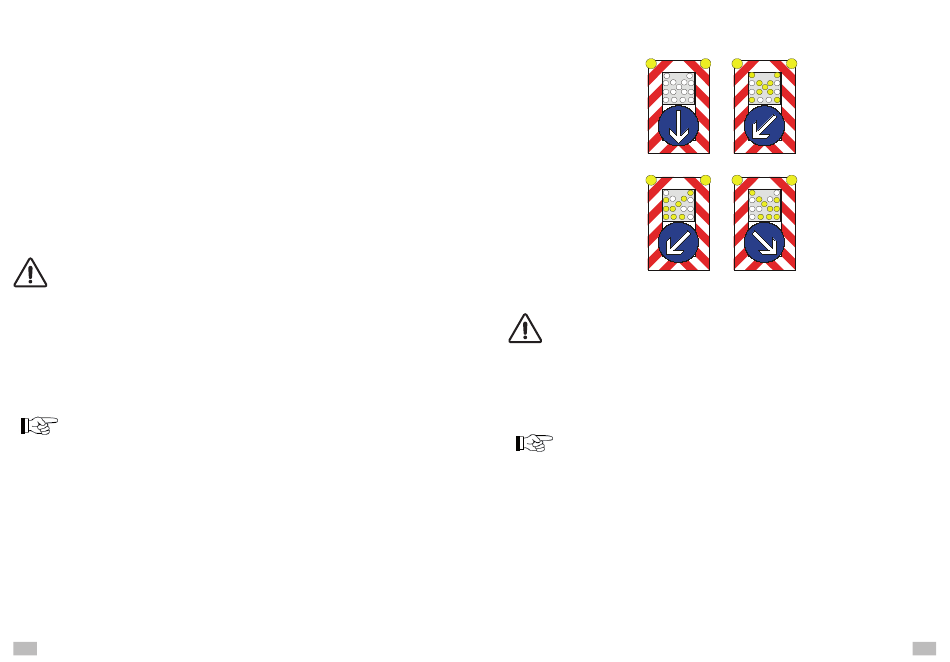

Tafelbilder FA2 (Standard)
Grundstellung
Links
WARNUNG!
Beim Einschalten und Ausschalten über die Fernbedienung sowie beim Absenken (manuell oder
elektrisch) der Tafel wird der Drehpfeil, unabhängig von der Tafelposition, grundsätzlich in die
Mitte bzw. Pfeil nach unten gefahren.
Beim Wiedereinschalten muss das gewünschte Leuchtbild und damit die Drehpfeilstellung vom
Nutzer über die Fernbedienung ausgewählt werden.
Wird das System über den Hauptschalter ausgeschaltet, so wird beim erneuten Einschalten das
vorher eingestellte Leuchtbild aktiviert. Das System daher immer zuerst über die Fernbedienung
ausschalten danach, falls erwünscht, über den Hauptschalter
Die Steuerung von FA2 unterstützt die Funktion "Drehpfeil folgen", d.h. im Falle eines Defektes
am Drehpfeil, kann dieser (je nach verbauten Stellmotor) per Hand in die gewünschte Position
gebracht werden. Die Steuerung gibt kurz eine akustische Fehlermeldung aus. Danach folgt das
Leuchtbild dem Drehpfeil bzw. da entsprechende Leuchtbild wird aktiviert.
Optionales Zubehör (Fernbedienungen)
Fernbedienung LED
Die FA2 Steuerung kann auch mit anderen Fernbedienungen aus dem Programm der FA1 betrieben werden.
Diese gibt es in verschiedenen Varianten.
LED Fernbedienung mit Kabel:
LED Fernbedienung mit Kabel/Funk Anbindung:
Standspur
Rechts
!
Artikel 21153-0003
Artikel 21154-0003
