Produkt-Kurzbeschreibung; Technische Daten; Bedienung; Fernbedienung - Horizont Fa2 Originalbetriebsanleitung

Produkt-Kurzbeschreibung

Die Fahrbare Absperrtafel ist für stationären und mobilen Einsatz auf Schnellstraßen, Bundes- und Landstra-
ßen und im innerstädtischen Bereich geeignet. Dabei sind die einschlägigen Vorschriften zu beachten: RSA,
TL-Warnleuchten, StVO
Der Leuchtpfeil ist mit LED Scheinwerfern ausgestattet. Die Fahrbare Absperrtafel wird, je nach Aufbau in drei
Ausführungen ausgeliefert: mit elektrischer Aufrichtung, manuellen Aufrichtung oder Festmontage.
Die Bedienung erfolgt über eine externe Fernbedienung. Das Gerät ist universell in 12Volt oder 24V Bord-
netzen einsetzbar. LED-Scheinwerferüberwachung, Nachtabsenkung der Scheinwerfer und Tiefentladeschutz
sind integriert. Die Scheinwerferüberwachung zeigt einen Ausfall im Signalbild, je nach Fehlerfall, durch das
Aufleuchten gelber oder roten LED in der Fernbedienung an.
Die Nachtabsenkung reduziert die Leuchtkraft des Signalbildes in Abhängigkeit von der Umgebungshelligkeit
(Blendschutz).
Der Tiefentladeschutz schaltet das Gerät bei entladenem Akku ab (Akkuschutz).
Die Hauptsteuerung befindet sich im Steuerkasten. Alle Anschlüsse sind mit der Hauptsteuerung über Feder-
leisten verbunden, mit Ausnahme des Hebemotors und der Versorgung.
Die Leiterplatte kann nach Lösen der Befestigungsschrauben, Abziehen der Federleisten, Lösen der Motorlei-
tungen und Versorgungsleitung entnommen werden.

Technische Daten

nom. Betriebsspannung .................................................................................12/24 V
max. Betriebsspannung .................................................................................30 VDC
min. Betriebsspannung ..................................................................................10 VDC
max. Motorstrom ...........................................................................................25A
Anzahl der Leuchten-Kanäle (max.) ................................................................16
Ausgänge für Zusatzscheinwerfer ..................................................................2 (max. à 6 A)
automatische Leuchtpfeil-Abschaltung (Tiefentladeschutz) ...........................bei 10 V
Sicherung fahrzeugseitig vorsehen ................................................................min. 25 A
Funkfernbedienung
Sendefrequenz ..............................................................................................2,4 - 2,48 GHz
Sendeleistung ................................................................................................10 mW
Betriebszeiten der Sicherungsanlage mit 1 x 180 Ah / 12 V Akku (ca. Angaben bei vollgeladenem Akku)
Funktion LINKS / RECHTS / KREUZ
mit LED - Zusatzscheinwerfer
8
(kurzzeitig, bei Hebe-
Senk-Vorrichtung )
Tag Nacht
100 h 250 h

Bedienung

Die gesamte Bedienung erfolgt mit Hilfe der Fernbedienung.
- Schalten Sie die Fernbedienung ein
- falls vorhanden, lösen Sie die Verriegelung der Tafelaufrichtung
( dies ist nur bei manueller Verriegelung und elektrom. Aufrichtung notwendig )
- Wählen Sie auf der Fernbedienung die gewünschte Funktion.
- Das grüne Blinken oder Leuchten der Kontroll-LED zeigt die ordnungsgemäße Funktion an.
Die Funktionen PFEIL LINKS, PFEIL RECHTS und KREUZ sind nur bei voll aufgerichteter Tafel aktivierbar.
Auf der Fernbedienung muß die Anzeige TAFEL AUF leuchten (außer bei Festmontage).
Bei nur teilaufgerichteter Tafel sind, falls vorhanden, nur die Zusatzscheinwerfer aktiv.
Alternativ kann die Tafel mittels der Tasten PFEIL LINKS, PFEIL RECHTS und KREUZ aufgerichtet werden.
Sobald die Position erreicht ist, wird das gewählte Leuchtbild aktiviert.

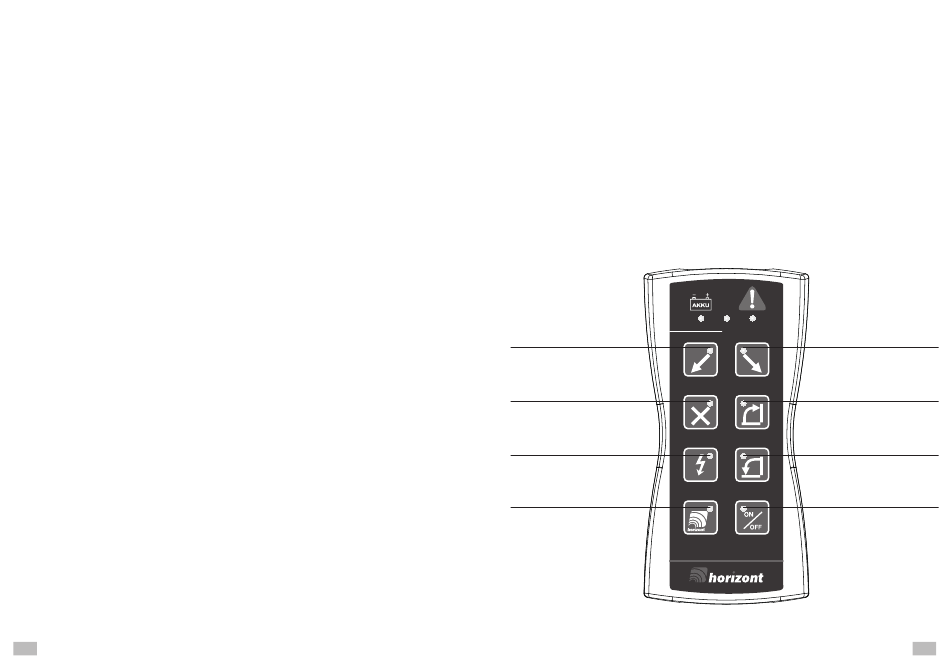

Fernbedienung

PFEIL LINKS (5)
KREUZ (6)
ZUSATZ-
SCHEINWERFER (7)
SONDER-
FUNKTION (8)
Die LEDs der Fernbedienung werden abhängig der Umgebungshelligkeit gedimmt. Ab einer bestimmten Um-
gebungshelligkeit werden zusätzlich die Tasten (Umriss und Symbole) hintegrungbeleuchtet.
