Anschlußreihenfolge der Scheinwerfer
FA2 - 15 Scheinwerfer Anschlussreihenfolge der Scheinwerfer Hardware
(Scheinwerfer > Steuerung )
Blitz
links
Abbildung der Anschlussreihenfolge der Scheinwerfer bei Fernbedienung 21157 (LCD)
Bei der LCD Fernbedienung werden die Scheinwerfer mit anderen Bezeichnungen angezeigt.
So bildet z.B. der R13 auf der Fernbedienung den Scheinwerfer Nr.1 ab, der L2 den Scheinwerfer Nr.2, usw.
28
Blitz
rechts

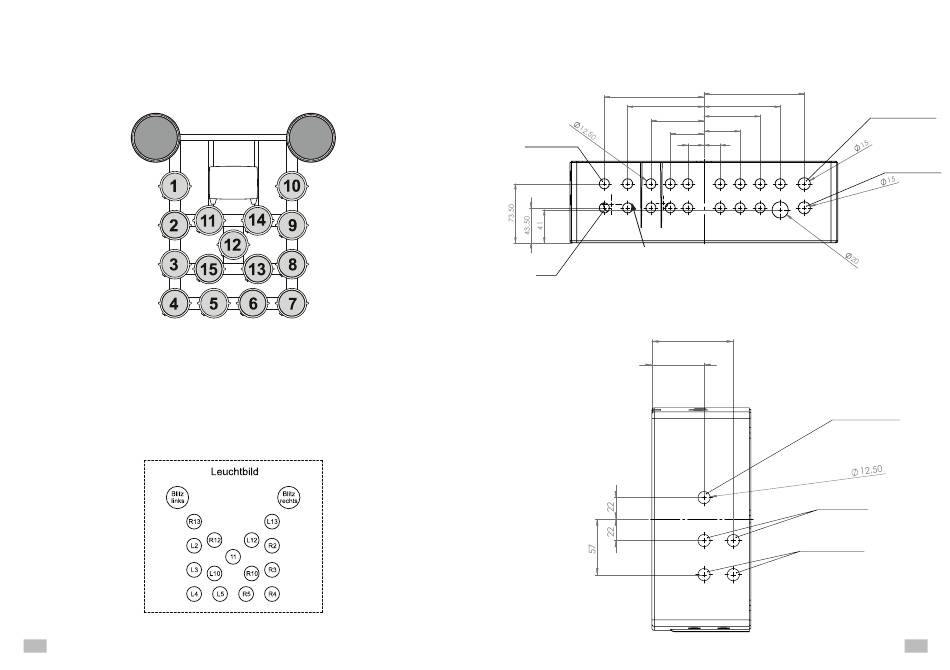

Anschlussplan Gehäuse FA2
( Ansicht von unten )
124
95
66
42
Arbeitsleuchte
9
10
11
1
2
3
Durchführung Scheinwerfer
RS2000PLUS Nr.1
Hupe
( Ansicht von der Seite )
83,50
53,50
125
95
70
45
20
20
12
13
14
15
8
4
5
6
7
Fernbedienung
Weitwarner
Weitwarner
Endlagesensor
Endlagesensor
Motor Aufrichtung
Motor Drehpfeil
