Auswechseln der Hauptleiterplatte
- Stromversorgung abklemmen (zuerst den Minus- und dann den Plus-Pol),
- Gehäuse öffnen, Stromversorgungs-Kabel lösen (durch Abziehen der Flachstecker)
- Federleisten auf der Leiterplatte abziehen und Motoren abklemmen.Dabei ist darauf zu achten, dass die
Hauptplatine keine mechanische Belastung erfährt. Gegebenenfalls durch festhalten der Platine, Gegendruck
an der Position herstellen
- Befestigungsschrauben der Leiterplatte lösen und Steuerplatine entnehmen
- Der Einbau erfolgt in umgekehrter Reihenfolge.
Defekte Leiterplatten, Fernbedienungen etc. sind mit einer kurzen Fehlerbeschreibung frei an folgende
horizont group gmbh
Anschrift zu schicken:
Division gerätewerk
Reparaturabteilung
Homberger Weg 4-6
34497 Korbach, GERMANY

Funktionen aktivieren und deaktivieren

Verschiedene Funktionen der Hauptleiterplatte lassen sich durch Hinzufügen oder Entfernen von Drahtbrücken
ein- bzw. ausschalten.

Betrieb ohne LED-Zusatzscheinwerfer

Beim Betrieb ohne Blitz-Zusatzscheinwerfer ist der Eingang „Status rechts" und „PWM" miteinander (Draht-
brücke) zu verbinden.
Hierdurch erkennt die Steuerung nach dem Einschalten, ob Zusatzscheinwerfer angeschlossen sind und
angesteuert werden sollen. Die dritte LED auf der Hauptsteuerung leuchtet dann dauerhaft.
Eventuell vorhandene Kabeldurchführungen für Blitz-Zusatzscheinwerfer sind gegen eindringendes
Wasser abzudichten.
Zusatzscheinwerfer
MS340 Plus
+
GND
PWM
PWM
status rechts
STATUS
+
+
GND
PWM
status links
STATUS
Steuerung
24

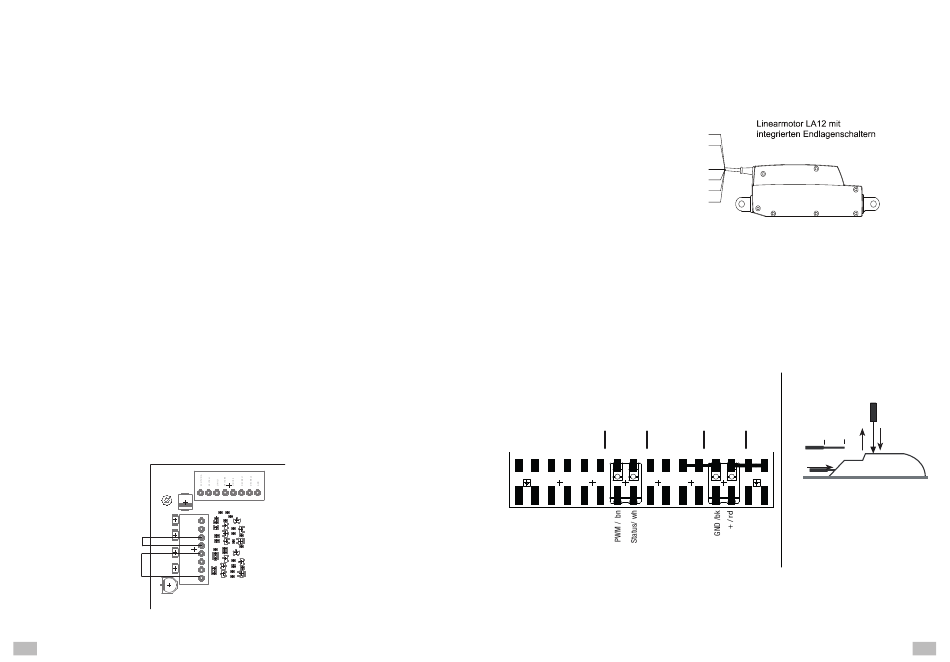

Betrieb mit Drehpfeilset
Die Fahrbare Absperrtafel wird mit einem Drehpfeil betrieben.
Anschlussbelegung des Drehpfeilmotors
+motor - braun (bn)
-motor - blau (bu)
gem. Masse - weiß (wh)
Sensor eingefahren - gelb (ye)
Sensor Mitte - grün (gn)
Sensor ausgefahren - rot
Anschlusspläne
RS2000 PLUS 4D TO
MS340 PLUS 4D TO
Klemme 9 +10
(rd)
Kleiner
Schraubendreher
0,5 - 0,75mm
2
Klemme 3 + 4
8
3
Versorgung
-
+
2
Anschlussklemme
Die abisolierte, verdrillte
Litze wird so weit in die
Klemme gesteckt, dass
die Isolierung ans Klem-
mengehäuse reicht!
1
