Optionales Zubehör (Fernbedienungen)

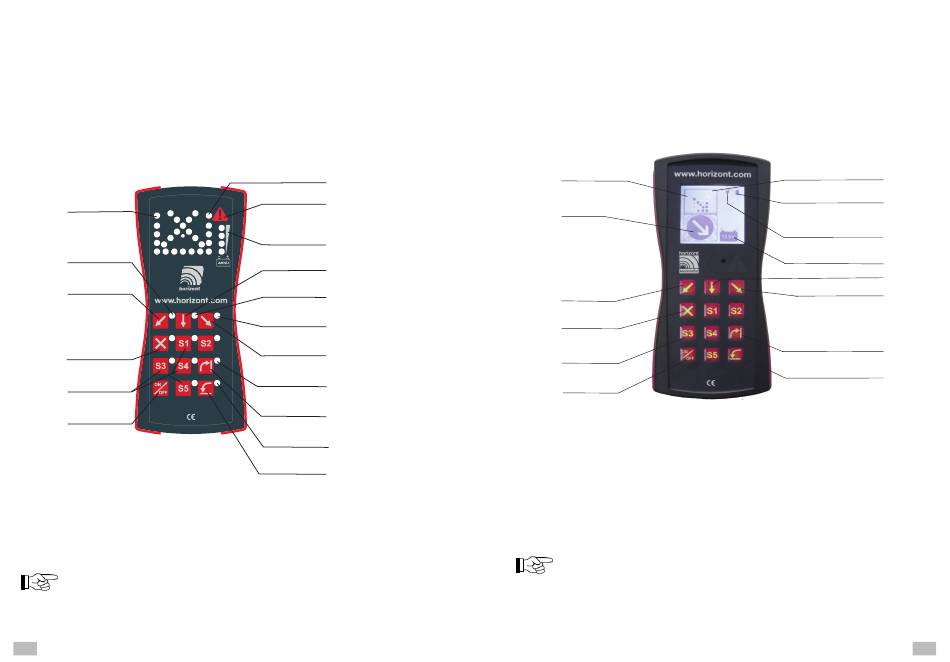

Fernbedienung LED
Die FA2 Steuerung kann auch mit anderen Fernbedienungen aus dem Programm der FA1 betrieben werden.
Diese gibt es in verschiedenen Varianten.
LED Fernbedienung mit Kabel:
LED Fernbedienung mit Kabel/Funk Anbindung:
Blitzkontrolle
links
Anzeige
Drehpfeil links
Taste
PFEIL LINKS
Taste
KREUZ
Arbeits-
leuchte
Taste
ON / OFF
Die defekten Leuchten werden auf der Fernbedienung eins zu eins abgebildet.
Die Arbeitsleuchte wird über S3 geschaltet (optional kann die Arbeitsleuchte auch über S1 geschaltet werden).
für die Fernbedienung wird ein Kabelsatz mit der Artikelnummer 820472-1 benötigt!
Für die Durchführung im Steuergehäuse muss die Bohrung auf die Größe einer
PG11-Verschraubung aufgebohrt und mit einer PG11-Verschraubung versehen werden.
20
Artikel 21153-0003
Artikel 21154-0003
Blitzkontrolle
rechts
Fehleranzeige
Akku-
Ladezustands-
Anzeige
Taste
PFEIL MITTE
Anzeige
Drehpfeil mitte
Anzeige
Drehpfeil rechts
Taste
PFEIL RECHTS
Anzeige
TAFEL OBEN
Taste
TAFEL AUF
Anzeige
TAFEL UNTEN
Taste
TAFEL AB
LCD Fernbedienung
Mit Kabel / Funk Anbindung: Artikel 21157-08-0002
Hauptbildschirm
nzeige Leuchtpfeil
A
Anzeige Drehpfeil
Fehleranzeige
(Klartextmeldung bei
autretenden Fehlern, nicht
dargestellt!)
aste Pfeil Links
T
Taste Kreuz
Arbeitsleuchte
Taste ON/OFF
EIN/AUS
Akustische und optische Fehlermeldung beim Einschalten beachten.
Die defekten Leuchten werden auf der Fernbedienung eins zu eins abgebildet.
Die Arbeitsleuchte wird über S3 geschaltet (optional kann die Arbeitsleuchte auch über S1 geschaltet werden).
für die Fernbedienung wird ein Kabelsatz mit der Artikelnummer 820472-1 benötigt!
Für die Durchführung im Steuergehäuse muss die Bohrung auf die Größe einer
PG11-Verschraubung aufgebohrt und mit einer PG11-Verschraubung versehen werden.
Blitzkontrolle
Akku Fernbedienung
Verbindungsstatus
Funk / Kabel
(hier Kabelbetrieb)
Akku Ladezustand für Be-
trieb der Absperrtafel
Taste Pfeil Mitte
Taste Pfeil Rechts
Taste Tafel AUF
Taste Tafel AB
